Прослушка без "жучка"

[drpalpatine]

reflection signal --> maybe have phase + frequence modulation with amplitude modulation
--> so use demodulation scheme (eg. quadrature demodulator) --> extract all the components

+ PIL/FLL
example
reflection signal carrier frequency --> 100 MHz
modulated by 10kHz sine wave with amplitude mod depth --> 0.1. frequency mod depth --> 1khz
PLL/FLL --> loop bandwidth 1khz to track carrier frequency+phase and generate reference signal that is phase locked/frequency locked))



[gliderexpert]

Wow. Cool! You are God in signal processing )
I found some interesting book, from 1979 year - "RF noise from oxidised contact junctions", I want scan it and maybe translate to English. But my english is too bad (



[drpalpatine]

Wow. Cool! You are God in signal processing )
I found some interesting book, from 1979 year - "RF noise from oxidised contact junctions", I want scan it and maybe translate to English. But my english is too bad (

+
thanks you donot know about such book --> very rare to find such specific books in noise reduction because of oxide films, junctions

will check)
please add to the literature thread inside the noise reduction section

now i find from google search --> "Noise in Solid State Devices and Circuits"
look like he has chapter in oxide films/junctions
not much new literature
i personally now reading some chapters not related to oxide layers in "Noise in Nanoscale Semiconductor Devices" 2020 --> there are some chapters for oxides --> please check



[srakotan]

Интересно было почитать, но какая практическая польза от этого? (не в упрек)
Просто интересно, как это можно применить в реальном мире и какая ситуация должна предшествовать

Ну чисто с технической точки зрения, польза очевидна, - вполне эффективный метод прослушки, используемый с пользой того или иного дела где-то и кем-то. Для себя наверное можно также как использовать это с пользой.



[drpalpatine]

i donot like such thread sitting silent inside dark --> he ate my sleep sometimes after i read him
have you think such can use him oxide as such sensing material? --> example a pressure sensor (anyone sensitive to mechanical stress in essence)
he is ceramic+cool strength to weight ratio + corrosion resistance + nice in harsh environment

i immediately recall such a simple technique --> thin film of Al oxide deposit on different substrates himself (chemical vapor deposition or sputtering is simple or you can use such atomic layer deposition) --> sensing elements

i perform some calculations for such a poly crystalline Al oxide film --> there was such a small change inside capacitance --> but suppose we will amplify him --> we can use such signal conditioning --> such resonant circuit...
with low noise level + 298K --> he might detect pressure changes with nice accuracy

a cool idea is to use such a MEMS integration --> we will integrate oxide films into MEMS --> less size + weight
--> you will get such high sensitivity + power is low ( this is not just a function of size of sensor + signal processing circuits direct inside the device+) + speed response
--> and of course everything is compatible --> integrate circuits

for example --> we can use silicon for substrate --> he is compatible with standard semiconductor process techniques + stable platform for sensing element
--> you can use glass/flexible materials --> but depends

for atomic layer deposition -->
--> we will use solvent/plasma cleaning or chemical etching himself to rub the substrate
--> load him inside ALD chamber --> in general he can be such vacuum chamber + multiple ports for introduce of precursor gases
--> 1 precursor gas cycle --> we will use such a metal organic compound --> example we can take him --> trimethylaluminium --> he will react with substrate surface --> deposit single layer
--> we will purge chamber
--> 2 precursor gas cycle --> we will general use such gas with oxygen (example we can take ozone/water vapor himself) inside our chamber --> oxygen with Al --> oxide
--> purge 2x
--> repeat 1+2 cycles for thickness requirement with purge+
--> we will remove the substrate)))
then we can make with patterning+etching+electrode deposit --> sensing element for our MEMS pressure sensor


if you want such broad frequency response + high temperature operation + harsh environment --> piezoelectric resonators --> we couple film mechanical properties + such with resonator electric properties --> detect directly with electric signals --> cool sensitivity++
--> even such resonators you will get such a cool q-factor+ low noise from the resonators
--> of course we will attach all such things with impedance + frequency + time domain analysis
for high frequencies --> you can use such resonators with optimal design -->
SAW --> there is low power consumption + compatible with wireless communication systems
BAW --> there is high q factor + low noise than SAW himself + there is nice temperature stability


of course for surface area you can use such --> nanoporous Al oxide
such structure can also function with various molecules/nanoparticles--> it is possible to create such selective sensors --> different analytes)
Al oxide is biocompatible))
even inside medicine --> function with antibodies/enzymes... --> you will have such biosensors for biomarkers/pathogens


in essence --> idea himself is big dinosaurs and more dinosaurs can be finding with this idea even inside medicine/mechanics/sensing...+ --> gliderexpert should make such money --> instead he open source( --> but finally top guy))++



[gliderexpert]

i donot like such thread sitting silent inside dark --> he ate my sleep sometimes after i read him
have you think such can use him oxide as such sensing material? --> example a pressure sensor (anyone sensitive to mechanical stress in essence)

There is much bigger idea ))

See here:

RED lines/circles - oxide junction. There is thin film of oxide / rust with variable capacitance/resistance .
GREEN lines - dipole antennas !!!

1)Apply some vibration/noise (human speech) to this high-tech hardware )) And you will get small changes of oxide junction resistance .

2)Apply sine RF signal to dipole - and receive modulated reflected signal! This is fucking radio microphone! )

3)How many this ghost radiomicrophones you have in home? ))



[Locale]

Я вообще вот такую историю читал)
habr.com/ru/companies/pult/articles/509022/



[gliderexpert]

Я вообще вот такую историю читал)
habr.com/ru/companies/pult/articles/509022/

Да, это тоже работает. Идея в том, что можно собрать информацию (полезный сигнал) из нескольких источников. Например
1) Модуляция света от лампочки. Сигнал шумный, речь понять нельзя
2) Модуляция лазерного луча отраженного от стекла офиса. Сигнал тоже шумный.
3) Пассивные радиомикрофоны, описанные в этой теме. Тоже шумный сигнал.

Но - если мы обработаем сразу 3 этих записи даже просто сложив сигналы по амплитуде - шумы будут вычитаться, а полезный сигнал - суммироваться. Profit.



[Locale]

Да, это тоже работает. Идея в том, что можно собрать информацию (полезный сигнал) из нескольких источников. Например
1) Модуляция света от лампочки. Сигнал шумный, речь понять нельзя
2) Модуляция лазерного луча отраженного от стекла офиса. Сигнал тоже шумный.
3) Пассивные радиомикрофоны, описанные в этой теме. Тоже шумный сигнал.

Но - если мы обработаем сразу 3 этих записи даже просто сложив сигналы по амплитуде - шумы будут вычитаться, а полезный сигнал - суммироваться. Profit.

Тоже была же ситуация в посольстве сша в ссср) Подарили дети пионеры герб орла))) А там "не активный жучек" И слушали посла очень долгое время из дома на против посольства) Вот гении были.



[gliderexpert]

Да и сейчас есть - покатайтись с анализатором спектра рядом с посольствами и "почтовыми ящиками", в некоторых местах уровни напряженности поля просто удивительные - явно "светят" чем-то мощностью в сотни ватт- киловатты, и это явно не БСки сотовой связи или что-то подобное, на их сигналы я уже насмотрелся, не оно )



[Locale]

Да и сейчас есть - покатайтись с анализатором спектра рядом с посольствами и "почтовыми ящиками", в некоторых местах уровни напряженности поля просто удивительные - явно "светят" чем-то мощностью в сотни ватт- киловатты, и это явно не БСки сотовой связи или что-то подобное, на их сигналы я уже насмотрелся, не оно )

Ага) Бро но для того времени, это было что-то)



[gliderexpert]

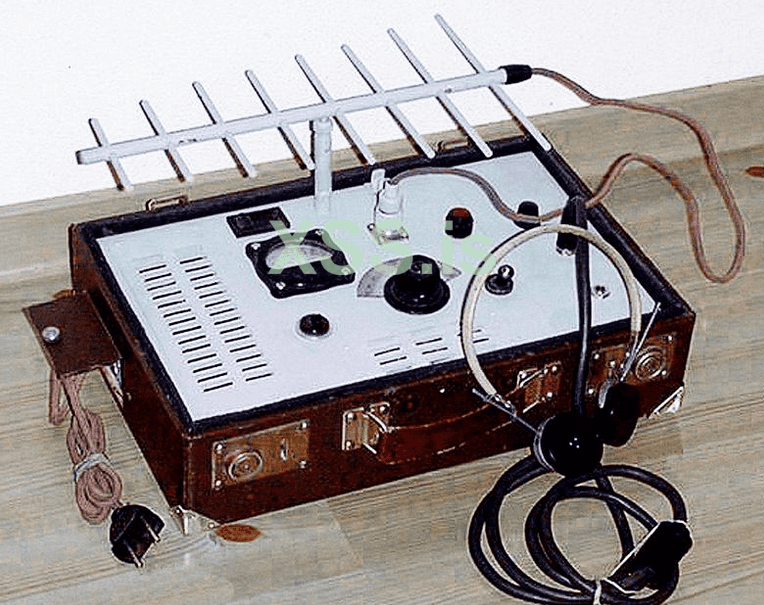

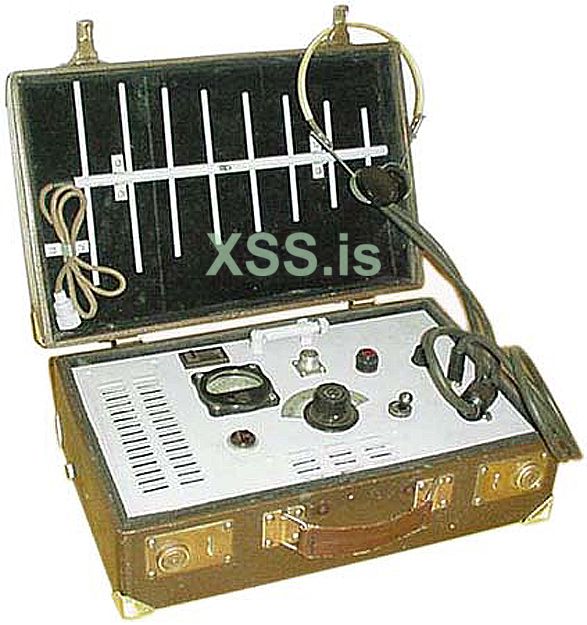

кстати, в интернете полно фоток "Златоуста", самого жучка. А вот у меня в личной коллекции есть фотографии самого комплекса, при помощи которого получали отраженный от жучка сигнал:

Чуть попозже частоту прикину, по размеру антенны.

Есть еще одна легенда, что был "орел" #2, limited edition. Легенда тоже из открытых источников, но чем я их открыл - не скажу )
Глаз "второго" орла был сделан из рубиновой бусинки, находящейся на конце булавки, при помощи которой бусинка крепилась к деревянной основе. Собственно, бусинка - это прозрачная сфера, уголковый отражатель оптического диапазона, ее облучали лазером, принимали отраженный сигнал - и измеряли вибрацию, вызванную акустическими колебаниями.



[drpalpatine]

i think this will time for neural networks for signal processing
hopeful such a pretrained model inside public + one shot learning for this experiment
anyone with such links to public models or papers --> who knows what?

3)How many this ghost radio microphones you have in home? ))

Тоже была же ситуация в посольстве сша в ссср) Подарили дети пионеры герб орла))) А там "не активный жучек" И слушали посла очень долгое время из дома на против посольства) Вот гении были.=

now i will throw out all such devices inside house --> will sit with such fucking cool top graphene refrigerators + carbon nanotubes toaster

There is another legend that there was an "eagle" #2, limited edition. The legend is also from open sources, but I won’t say how I discovered them)
The eye of the "second" eagle was made from a ruby bead located at the end of a pin, with which the bead was attached to a wooden base. Actually, the bead is a transparent sphere, a corner reflector of the optical range, it was irradiated with a laser, the reflected signal was received - and the vibration caused by acoustic vibrations was measured.

))



[Dread Pirate Roberts]

There is much bigger idea ))

See here:
Посмотреть вложение 57008

RED lines/circles - oxide junction. There is thin film of oxide / rust with variable capacitance/resistance .
GREEN lines - dipole antennas !!!

1)Apply some vibration/noise (human speech) to this high-tech hardware )) And you will get small changes of oxide junction resistance .

2)Apply sine RF signal to dipole - and receive modulated reflected signal! This is fucking radio microphone! )

3)How many this ghost radiomicrophones you have in home? ))

как страшно жить.



[Doodle]

очень интересная инфа для мысли
