Очень мало людей, используют традиционную радиосвязь.
Все технические устройства которые применяються для негласного получения, снятия и передачи информации мы будем называть просто: "жучок".
В данной статье, мы разберем:
Проименовал его как устройство "Прослушка-1".
Для его сборки нам понадобяться такие радиоэлементы.
Для создания антенны(на схеме катушка L2):
1. Провод сечением 0.5 мм, 20-30 см;
2. Оправка диаметром 2мм.
Можно использовать зубочистку или обыкновенную спичку. Главное, дабы материал был диэлектриком(не проводил ток, говоря проще).
Мотать 70-80 витков.
Для создания самого передатчика, нам понадобиться:
1. Макетная плата(стеклотекстолитовая, размерами где то 40*20 мм, можно и больше, это на функциональность не влияет).
2. Дроссель, он же аксиальная индуктивность с параметрами 100nH(нано-Генри) 0.7A d-3 L-7 .3.
3. Транзистор n-p-n(биполярный) BFR93A.
Если не найдёте, можно заменить его на 2SC2351, NE85639R , MMBR911L.
Для прогульщиков физики, которые "не шарят", данная статья в помощь:
что такое биполярный транзистор?
4. Батерея CR2032(1 шт) с держателем.
5. Конденсатор на 1000 нФ(нано-Фарад, в магазинах пишут nF) и 4.7 пФ(пико-Фарад).
6. Монтажный провод(подойдёт любой).
7. Микрофон KPCM-6BP.
8. Любой светодиод на 3 вольта, не обязательно, ибо позволяет демаскировать
Приобрести детали можно на любом радиорынке или на сайтах онлайн-магазинов(включая ali, ebay), цена вопроса: 3-5 долларов.

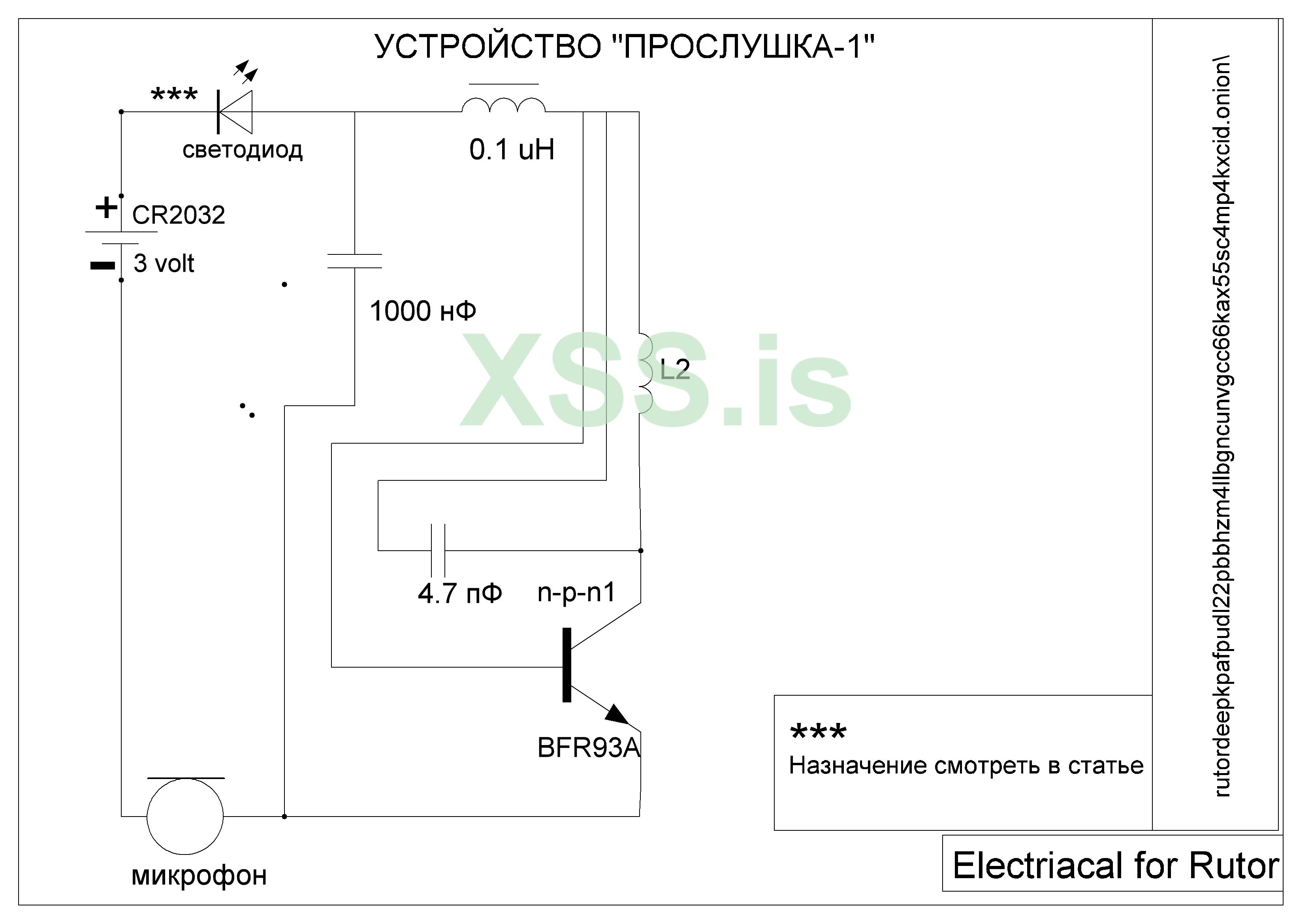

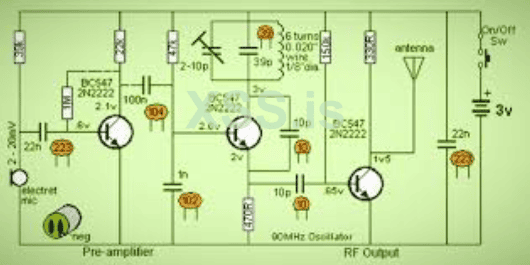

Схема данной поделки такова:
у тех у кого не отображаеться часть линий, т.е. дорожек: откройте изображение на весь экран.

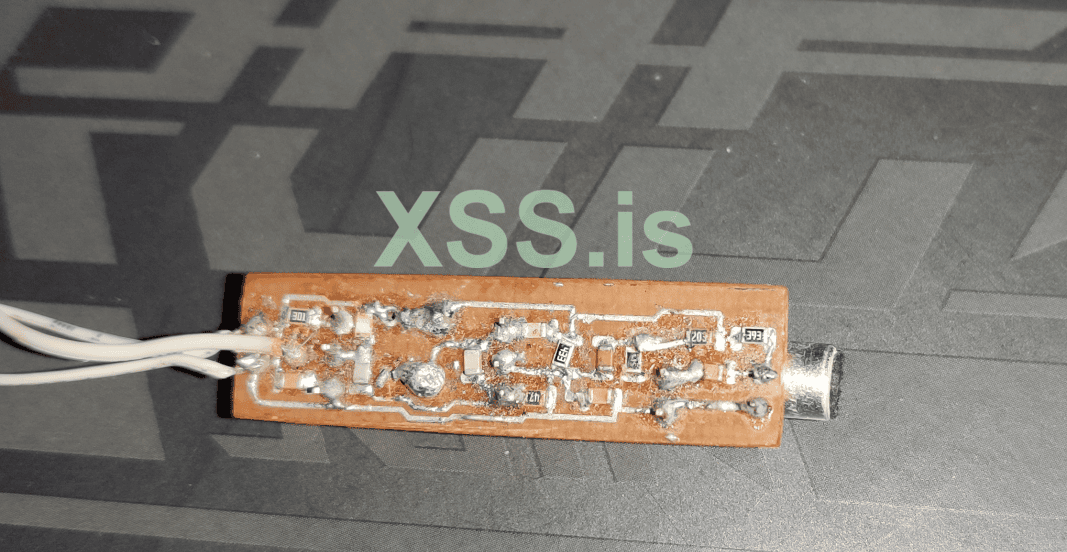

Крепим на макетную плату элементы и соединяем их выводы согласно схемы.
Плюс микрофона подключён через 1000 нФ конденсатор!
Насчёт маскировки.

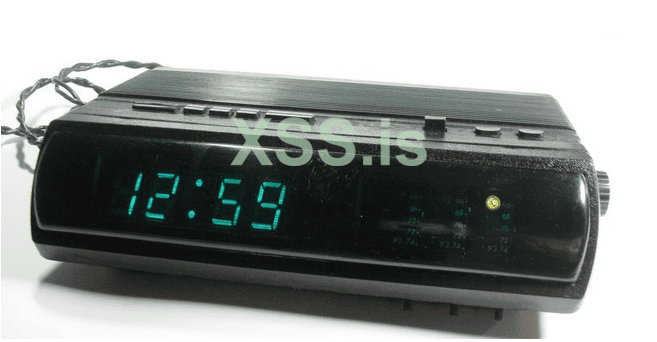

Прятать устройство желательно в какое либо нейтральное устройство/вещь, которая/которое визуально не примечательно.
Не рекомендуеться прятать подобные устройства в акустическую технику, а также в устройство с высоким уровнем электромагнитного излучения.
Приём сигнала возможен на любой радиоприёмник в режиме частотной модуляции(FM).
Частота подбираеться экспериментальным путём.
Длительность работы такого устройства составляет не менее 400 часов, ввиду маломощности данной схемы.
Если будут вопросы по сборке: welcome to ЛС, помогу бесплатно.
Но!

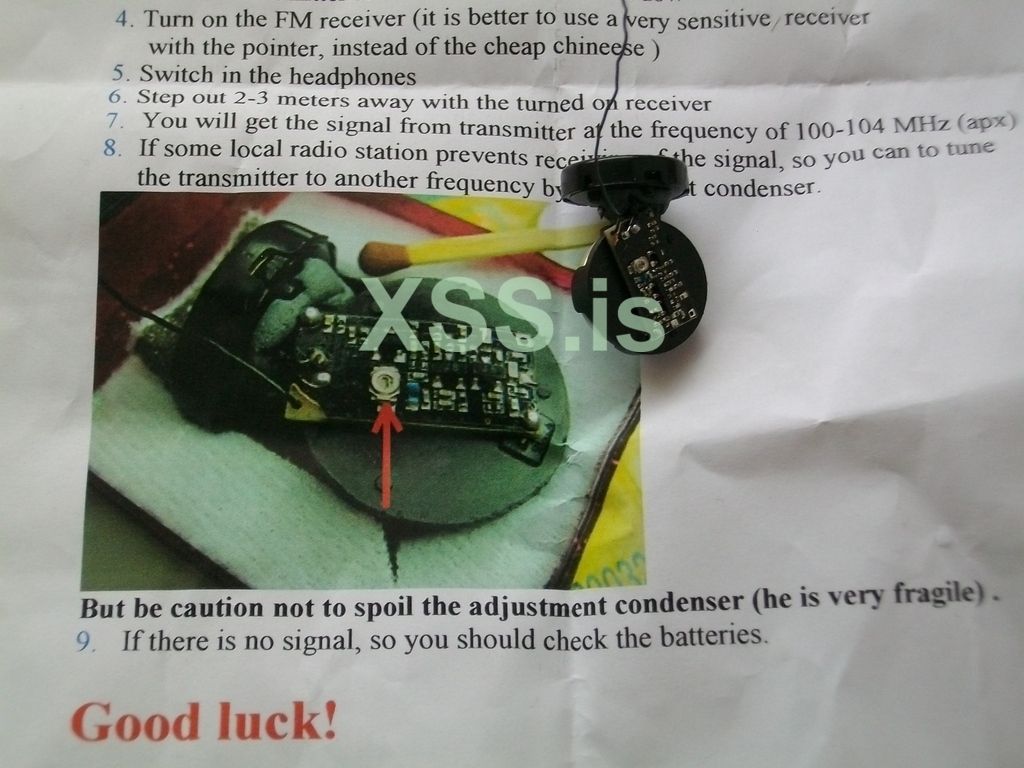

Если нет желания собирать подобную конструкцию самому "с нуля" и мотать катушку вручную(тот еще геммор), советую приобрести вот такой набор:
https://m.aliexpress.ru/item/33025436706.html
Собираеться за пару вечеров, в роли антенны здесь выступает обычный кабель припаянный одним кончиком к соотвествующему выводу(на плате обычно имеет обозначение "ANT").
Часть 2. Основные методики выявления прослушивающих устройств.
1. Визуальная инспекция.
Тщательно осматриваем розетки, распределительные коробки, светильники, наличие посторонних предметов и устройств подключенных к электросети.
Для осмотра труднодоступных мест, можно использовать технический usb эндоскоп.
2. Приминение технических средств.
Перед такими проверками, включаем везде режим "в самолете" и отключаем все радиоустройства.
Самый простой: SDR.
Подключаем SDR к Android смартфону(через USB-OTG), устанавливаем приложение SDR touch и драйвер.

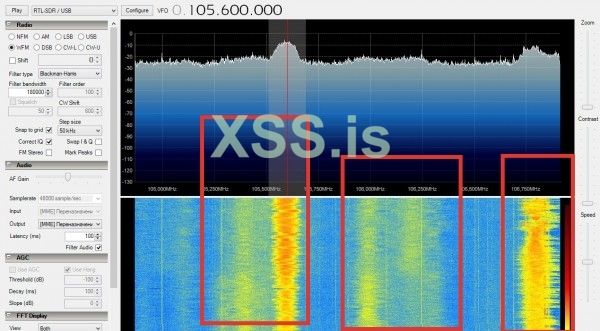

Открываем SDR touch и начинаем плавно менять частоту, путём выполнения свайпов экрана. Также смотрим на спектрограмму, там где есть передача, мы можем созерцать вот такую картину:
В обведенных красным местах, есть передача и нужно обязательно послушать что именно там вещаеться.
Подробнее про SDR здесь: http://sdrtouch.com/ .
Но иногда возможностей SDR недостаточно и тогда приходиться применять т.н. "нелинейные локаторы".
Помните! Они не разделяют электронику на подслушивающую и нет, они реагируют на компоненты электросхемы: полупроводники(а они есть в любых устройствах).
Локатор просто посылает зондирующий радиосигнал, то есть ВЧ (высокочастотную) волну, и проверяет наличие отраженных сигналов.
Если переизлученные сигналы будут обнаружены, значит в зоне излучения локатора имеется электроника с полупроводниковыми элементами.
Пользователю просто остается только проверить, не является ли эта электроника закладным устройством("жучком").
Для поиска "жучков", советую использовать локаторы, с частотами
2400Мгц — 3600Мгц, поиск лучше выполнять в непрерывном режиме(в импульсном режиме не всегда можно обнаружить устройство).
