Статья Hackrf one. Перехват и емуляция радиосигналов

[Gufi]

Мечтаете открыть соседский гараж? Или перехватить gsm трафик?
Или словить сигнал со спутника?
Не проблема! Ведь сегодня у нас на обзоре Hackrf one - железка для для работы с радиосигналами!
У нас версия Portapack h2 , заказанная с алика.
Сегодня мы рассмотрим две главные функции девайса: перехват (сохранение) сигнала и его емуляция.

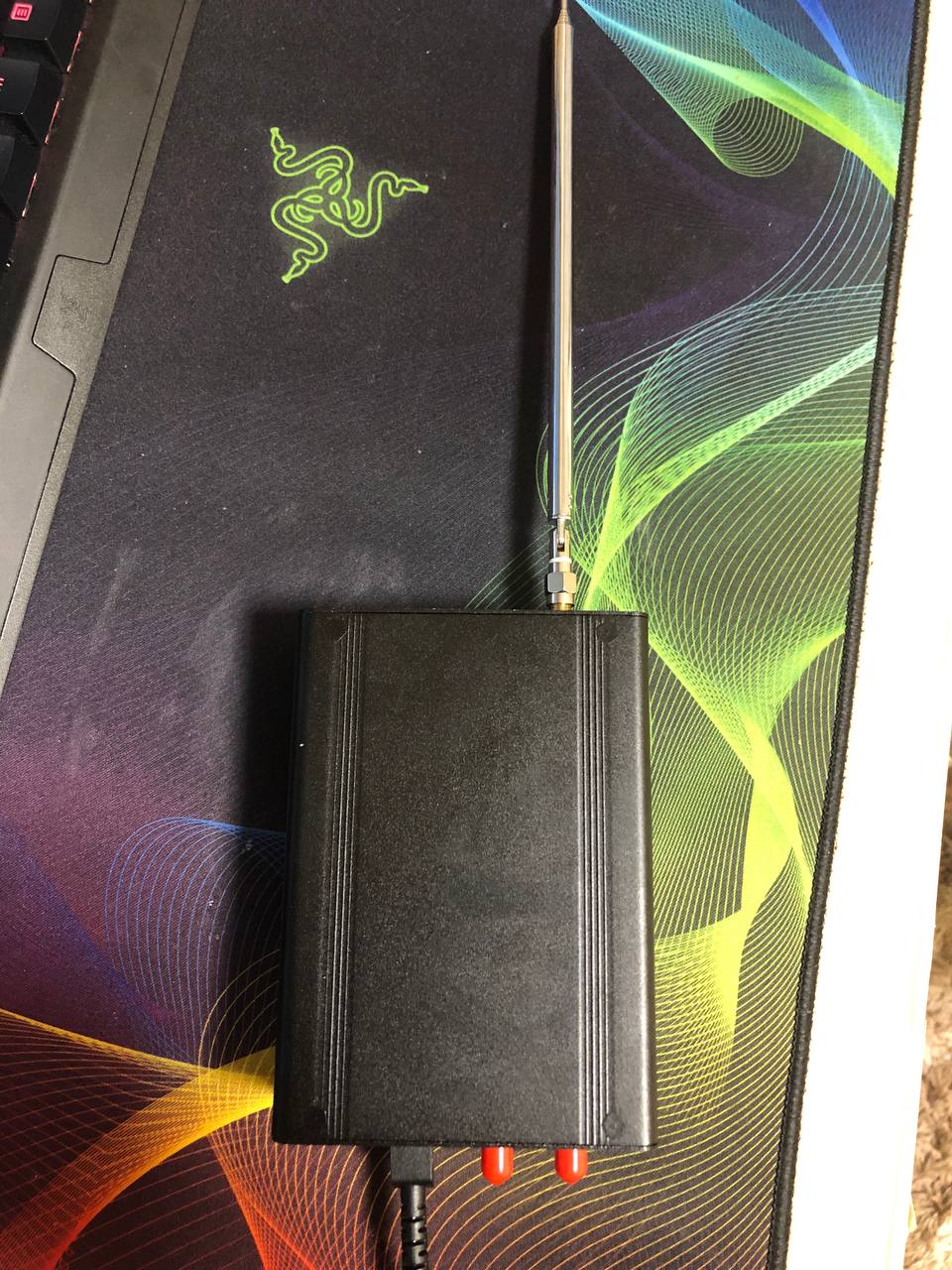

Внешний вид девайса​

В комплекте с portapack была антенна и кабель microusb. «хрен вам а не инструкция в комплекте » сказали нам китайцы)
У девайса железный корпус , сенсорный екран (китайцы наебали на качество, сенсор очень плохо работает.)Крестовина посередине , для управлениям прошивкой , кнопка dfu и reset , три разных выхода под антенны (главный выход вверху , туда закручиваем антенну), вход под sd карту (обязательно вставить туда карту перед сохранением сигнала) и порт micro usb для подачи питалова и саязи с пк.

Обзор прошивки​

Внимание!
Перед включением девайса , обязательно прикрутите антенну , иначе есть риск спалить плату!
Сперва прикрутите антенну , потом уже подавайте питалово!
На нашем девайсе версия прошивки Portapak|HAVOC local - 79baef7 , стабильная и удобная прошивка.

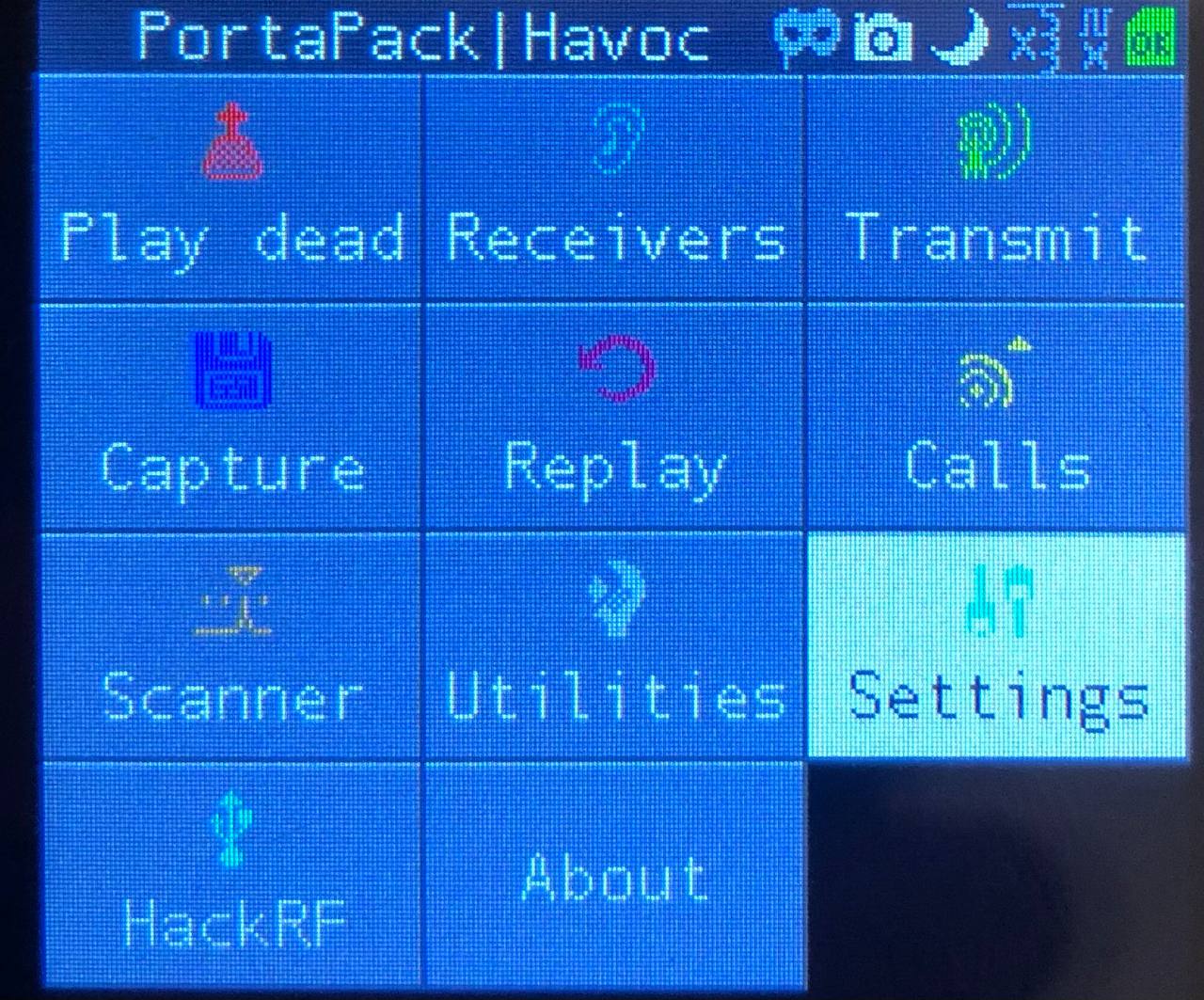

В главном меню мы видим пункты:
Play dead
Receivers
Transmit
Capture
Replay
Calls
Scanner
Utilities
Settings
Hackrf mode

Сегодня мы будем юзать пункты:

Calls - для определения частоты сигнала
Capture - для перехвата (сохранения сигнала)
Replay - для емуляции (повтора) сохраненного сигнала
(Hackrf mode для подключения к пк)

(На гитхабе вы сможете найти много кастомных прошивок.)

Подключение к пк​

При первом подключении ничего не случиться , чтобы девайс отобразился на пк нужно установить драйвер.
Для установки драйвера:
1.Подключаем девайс к пк
2.На portapack выбираем Hackrf mode
3.Скачиваем Zadig
4.Запускаем программу и ставим все драйвера.

Перехват и емуляция сигнала с помощью Universal Radio Hacker ​

URH (Universal Radio Hacker) - программа для работы с хакрф через пк. Ее плюс в том что здесь удобный интерфейс, три главных инструмента , работают очень понятно. Плюс инструмент для анализа сохраненого сигнала.

Скачать: Universal Radio Hacker

Запускаем программу

(сорян за качество)

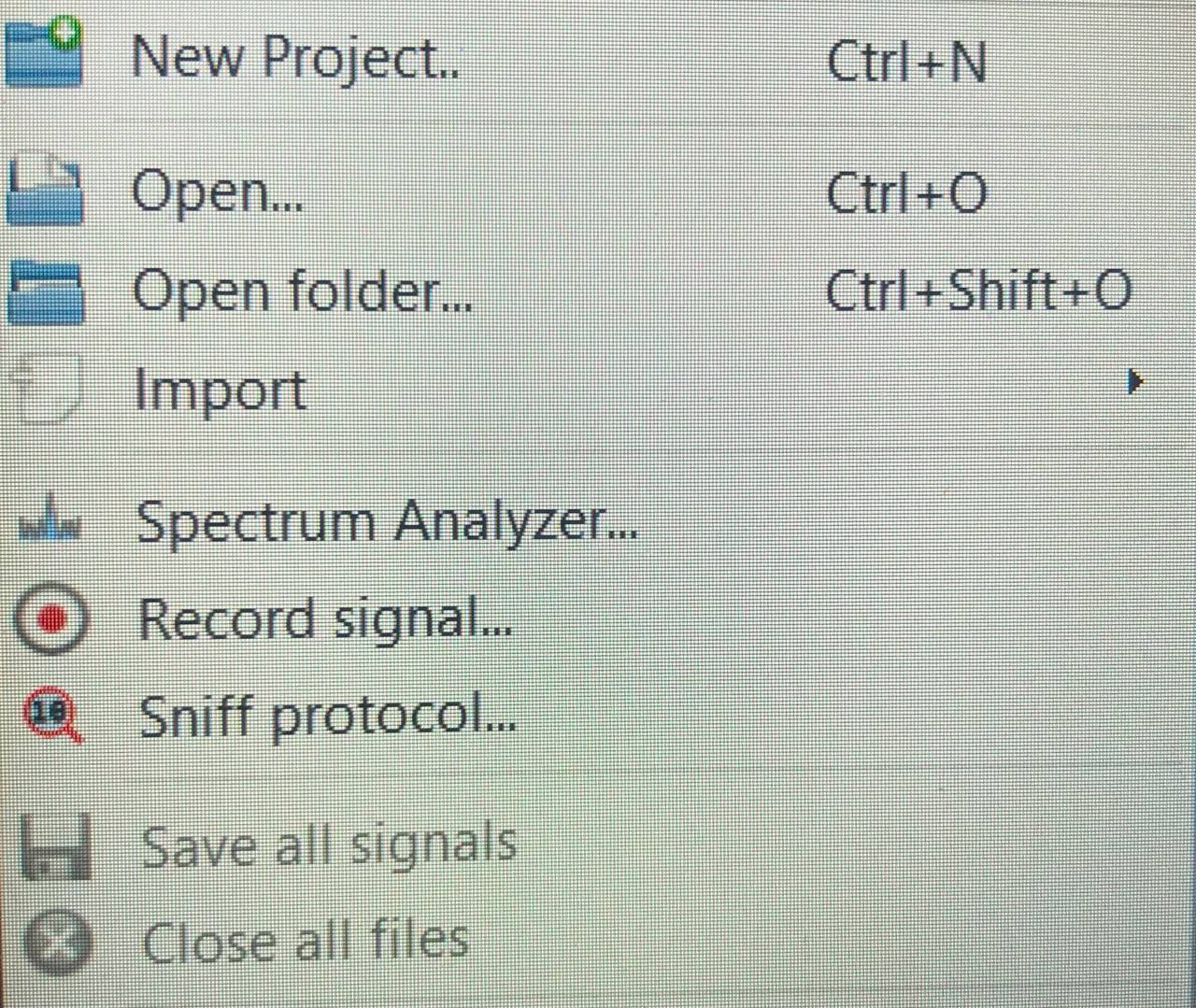

Здесь мы видим главное меню , нажимаем на меню , видим три главных пункта :

Spectrum analysis - пункт для определения частоты сигнала.

Record signal - запись (перехват) сигнала.

Open file - емуляция сохраненного сигнала (после сохранения сигнал сохраняется в файл , в пункте Open file , мы вибираем наш файл в который сохранили сигнал , и еммулируем)


Начнем! будем перехватывать сигнал от пульта.

Подключаем девайс к пк и вводим его в режим hackrf mode



1.Выбираем в главном меню Spectrum analysis для определения частоты сигнала пульта

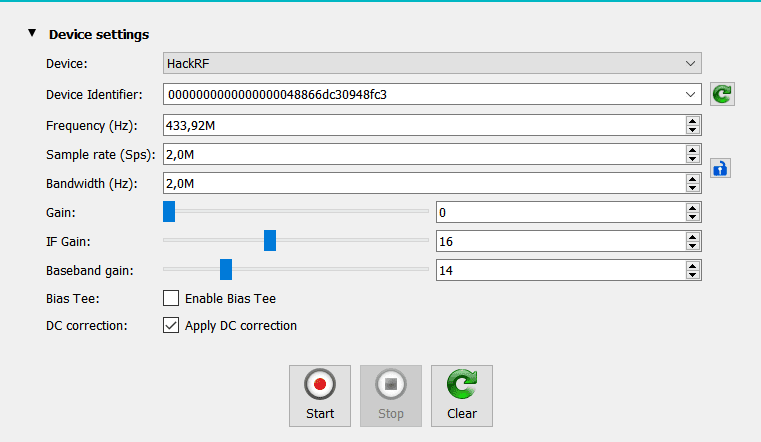

здесь выбираем HackRF

и нажимаем

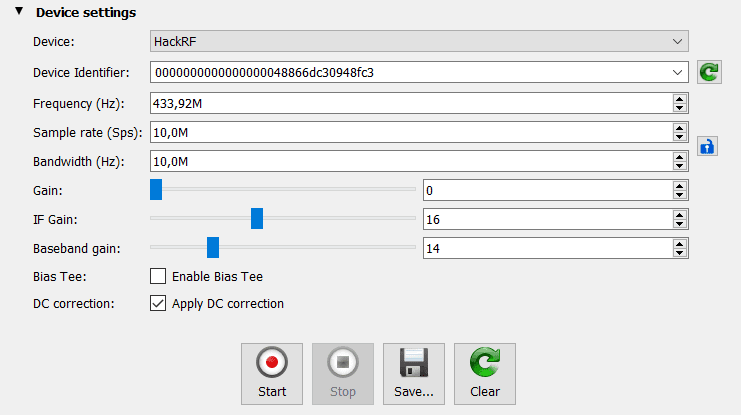

пульт у нас работает на семействе частот 433mHz , в Frequency выбираем 433.0M
Sample rate и Bandwidth делаем по 20.
Нажимаем Start

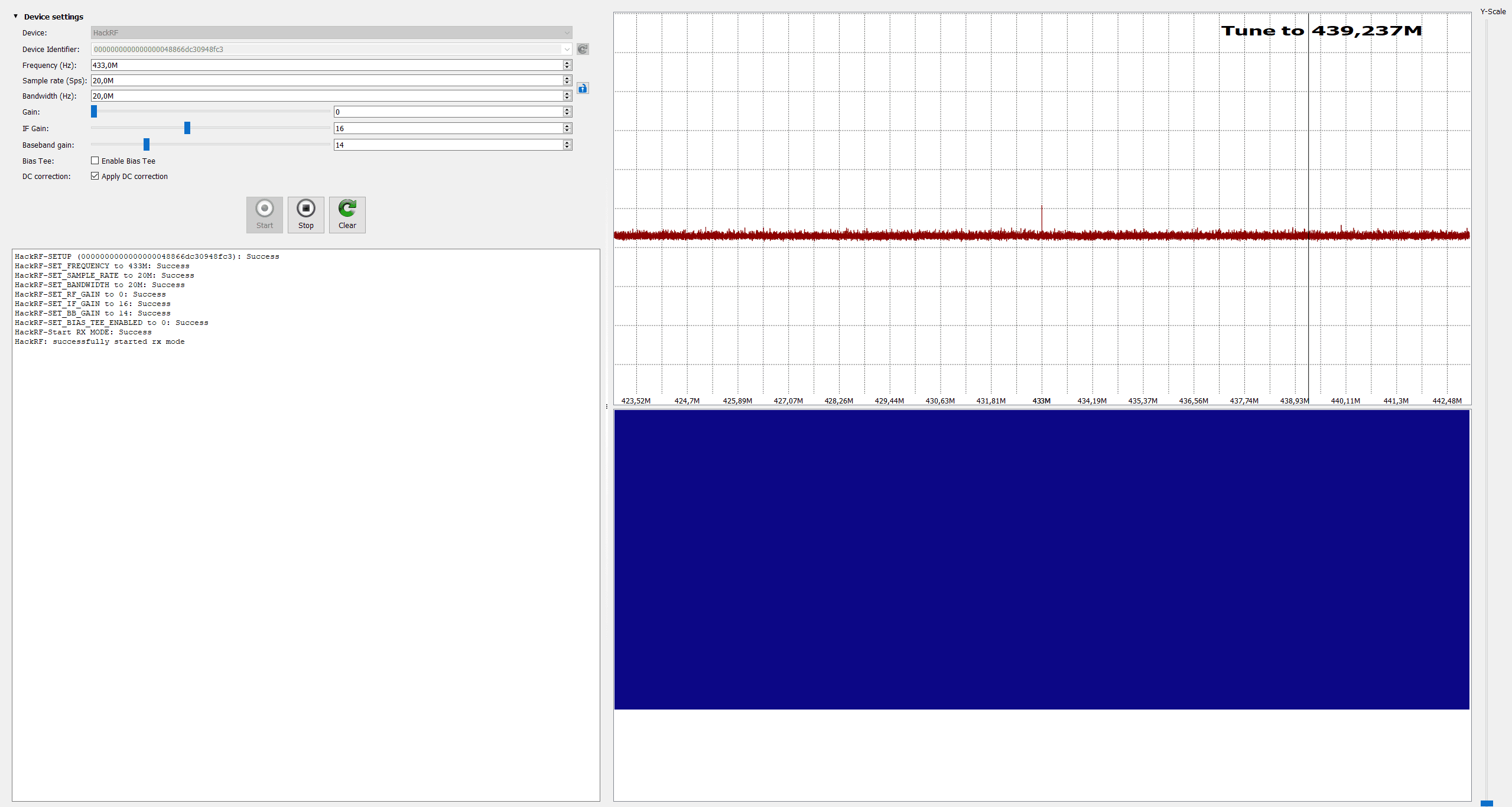

Как видим у нас началось сканирование входящих сигналов

теперь нажмем кнопку на пульте , видим что на графе отобразился сигнал , наводим на полоску и кликаем.

2. Выбираем в главном меню Record signal для записи сигнала

нажимаем start и снова нажимаем кнопку на пульте , как видим сигнал записался , жмем stop и save (сохраняем сигнал в файл)

3.Емулируем сохраненный сигнал. Пункт open file

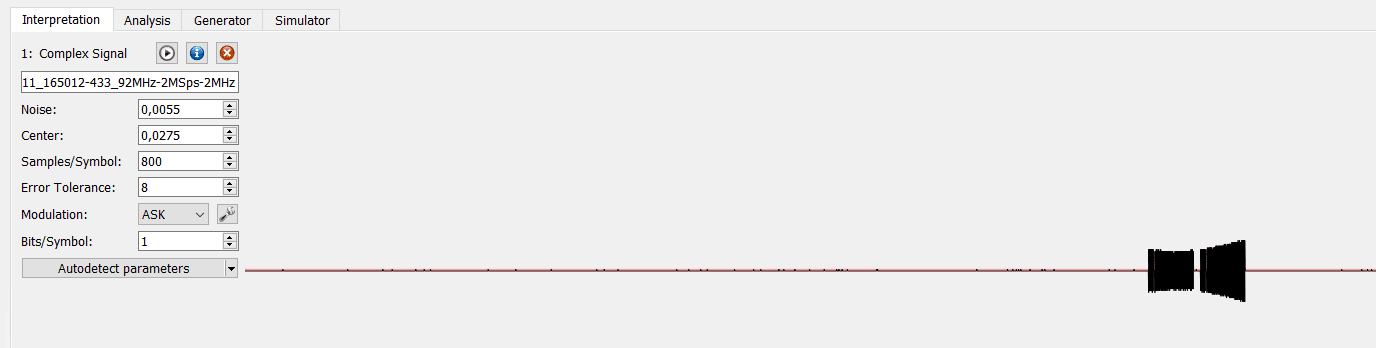

вот наш сохраненный сигнал , теперь нажимаем на play. Готово мы перехватили и емулировали сигнал!

Перехват и емуляция сигнала с помощью Portapack​

1. Определяем частоту сигнала:

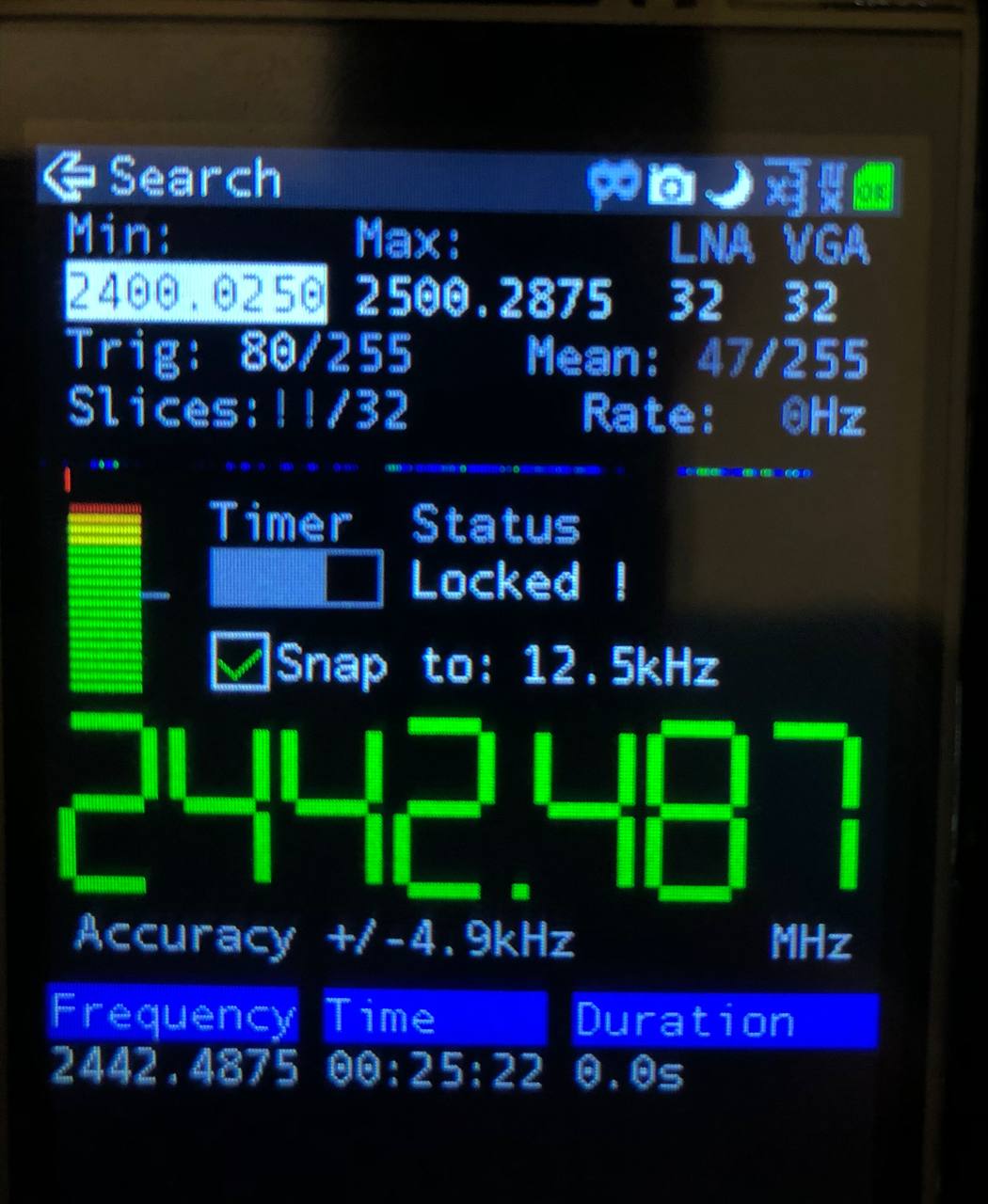

В меню переходим в calls

в значении min выставляем минимальное значение сигнала а в max максимальное
при нажатие на кнопку пульта мы увидим частоту сигнала.

2. Запись сигнала:
вставляем sd карту

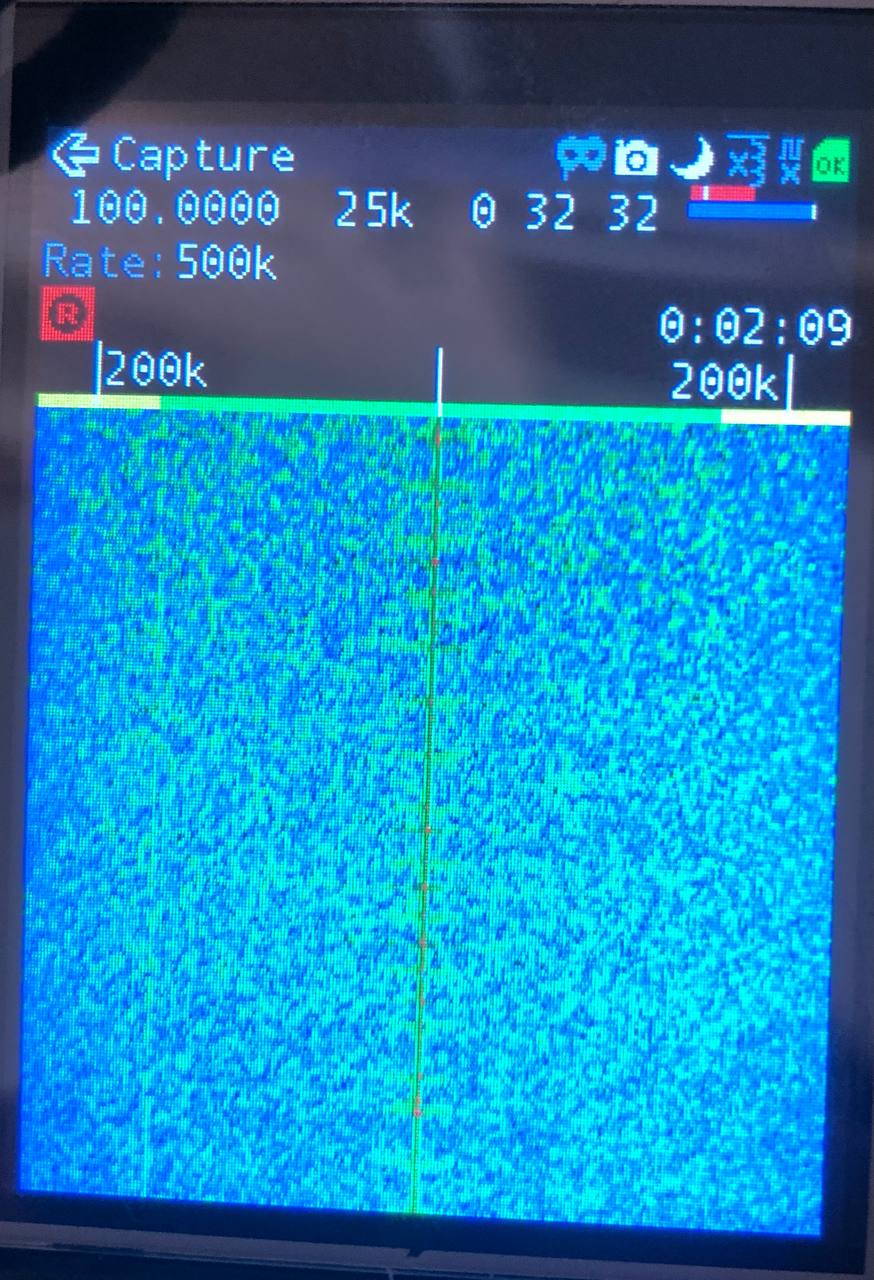

в меню переходим в capture

выбираем частоту и для записи нажимаем красную. кнопку R.
после записи сигнал сохраниться на sd карту.

3. Емуляция сигнала:
в меню переходим в replay.
нажимаем open file , открываем файл и нажимаем play

Готово! в итоге мы перехватили сигнал от ворот , девайс умеет очень многое. Спасибо за внимание! (статья написана на коленке не судите строго)



[foxsox]

Can it capture drone connection to be able to take control over it ???



[swap3r]

Can it capture drone connection to be able to take control over it ???

only for some cheap toy dronez as more complicated dronez uses encryption



[foxsox]

only for some cheap toy dronez as more complicated dronez uses encryption

Yes for encrypted what would you suggest ? It's my recent study topic. I have bought a DJI mini 3 that im currently waiting on to see if it's possible with it but besides that what would you suggest if you have any idea.



[swap3r]

Have no idea for dji dronez



[tenac1ous]

Что бы перехватить GSM сигнал, одного HackRF недостаточно, в любом мы даже если перехват получится, весь трафик будет зашифрован что абсолютно делает эту идею бесполезной, для игр з сотовыми сетями нужны как минимум full duplex SDRs, такие как блейдрф либо же лаймсдр, и принцип работы будет на поднятии своей базовой станции на основе этих железяк



[pushingp]

Мечтаете открыть соседский гараж? Или перехватить gsm трафик?
Или словить сигнал со спутника?
Не проблема! Ведь сегодня у нас на обзоре Hackrf one - железка для для работы с радиосигналами!
У нас версия Portapack h2 , заказанная с алика.
Сегодня мы рассмотрим две главные функции девайса: перехват (сохранение) сигнала и его емуляция.

Внешний вид девайса​

Посмотреть вложение 50463 Посмотреть вложение 50464

В комплекте с portapack была антенна и кабель microusb. «хрен вам а не инструкция в комплекте » сказали нам китайцы)
У девайса железный корпус , сенсорный екран (китайцы наебали на качество, сенсор очень плохо работает.)Крестовина посередине , для управлениям прошивкой , кнопка dfu и reset , три разных выхода под антенны (главный выход вверху , туда закручиваем антенну), вход под sd карту (обязательно вставить туда карту перед сохранением сигнала) и порт micro usb для подачи питалова и саязи с пк.

Обзор прошивки​

Внимание!
Перед включением девайса , обязательно прикрутите антенну , иначе есть риск спалить плату!
Сперва прикрутите антенну , потом уже подавайте питалово!
На нашем девайсе версия прошивки Portapak|HAVOC local - 79baef7 , стабильная и удобная прошивка.

Посмотреть вложение 50462

В главном меню мы видим пункты:
Play dead
Receivers
Transmit
Capture
Replay
Calls
Scanner
Utilities
Settings
Hackrf mode

Сегодня мы будем юзать пункты:

Calls - для определения частоты сигнала
Capture - для перехвата (сохранения сигнала)
Replay - для емуляции (повтора) сохраненного сигнала
(Hackrf mode для подключения к пк)

(На гитхабе вы сможете найти много кастомных прошивок.)

Подключение к пк​

При первом подключении ничего не случиться , чтобы девайс отобразился на пк нужно установить драйвер.
Для установки драйвера:
1.Подключаем девайс к пк
2.На portapack выбираем Hackrf mode
3.Скачиваем Zadig
4.Запускаем программу и ставим все драйвера.

Перехват и емуляция сигнала с помощью Universal Radio Hacker ​

URH (Universal Radio Hacker) - программа для работы с хакрф через пк. Ее плюс в том что здесь удобный интерфейс, три главных инструмента , работают очень понятно. Плюс инструмент для анализа сохраненого сигнала.

Скачать: Universal Radio Hacker

Запускаем программу
Посмотреть вложение 50453 (сорян за качество)

Здесь мы видим главное меню , нажимаем на меню , видим три главных пункта :

Spectrum analysis - пункт для определения частоты сигнала.

Record signal - запись (перехват) сигнала.

Open file - емуляция сохраненного сигнала (после сохранения сигнал сохраняется в файл , в пункте Open file , мы вибираем наш файл в который сохранили сигнал , и еммулируем)


Начнем! будем перехватывать сигнал от пульта.

Подключаем девайс к пк и вводим его в режим hackrf mode



1.Выбираем в главном меню Spectrum analysis для определения частоты сигнала пульта

Посмотреть вложение 50454

Посмотреть вложение 50456
здесь выбираем HackRF

и нажимаем
Посмотреть вложение 50457

пульт у нас работает на семействе частот 433mHz , в Frequency выбираем 433.0M
Sample rate и Bandwidth делаем по 20.
Нажимаем Start

Как видим у нас началось сканирование входящих сигналов
Посмотреть вложение 50458

теперь нажмем кнопку на пульте , видим что на графе отобразился сигнал , наводим на полоску и кликаем.

2. Выбираем в главном меню Record signal для записи сигнала
Посмотреть вложение 50460
нажимаем start и снова нажимаем кнопку на пульте , как видим сигнал записался , жмем stop и save (сохраняем сигнал в файл)

3.Емулируем сохраненный сигнал. Пункт open file
Посмотреть вложение 50461

вот наш сохраненный сигнал , теперь нажимаем на play. Готово мы перехватили и емулировали сигнал!

Перехват и емуляция сигнала с помощью Portapack​

1. Определяем частоту сигнала:
В меню переходим в calls
Посмотреть вложение 50466
в значении min выставляем минимальное значение сигнала а в max максимальное
при нажатие на кнопку пульта мы увидим частоту сигнала.

2. Запись сигнала:
вставляем sd карту
в меню переходим в capture
Посмотреть вложение 50467
выбираем частоту и для записи нажимаем красную. кнопку R.
после записи сигнал сохраниться на sd карту.

3. Емуляция сигнала:
в меню переходим в replay.
нажимаем open file , открываем файл и нажимаем play

Готово! в итоге мы перехватили сигнал от ворот , девайс умеет очень многое. Спасибо за внимание! (статья написана на коленке не судите строго)

Интересная статья , знаком с автором по тг
Парень понимающий
(Я каппа)



[pumpnbass]

Игрушка занимательная, на досуг возьму себе) Спасибо)



[gliderexpert]

Что бы перехватить GSM сигнал, одного HackRF недостаточно, в любом мы даже если перехват получится, весь трафик будет зашифрован что абсолютно делает эту идею бесполезной, для игр з сотовыми сетями нужны как минимум full duplex SDRs, такие как блейдрф либо же лаймсдр, и принцип работы будет на поднятии своей базовой станции на основе этих железяк

До сих пор есть некоторое количество телефонов, которые работают в стандарте 2g - нет проблем записать их обмен и расшифровать.
Для этого даже hackrf не обязателен, в диапазоне 900мгц можно вообще rtl-sdr стоимостью 5$ использовать. Так же hackrf можно использовать в качестве передающей части устройства для редиректа телефонов с lte на 2g. Так что устройство довольно полезное за его деньги.

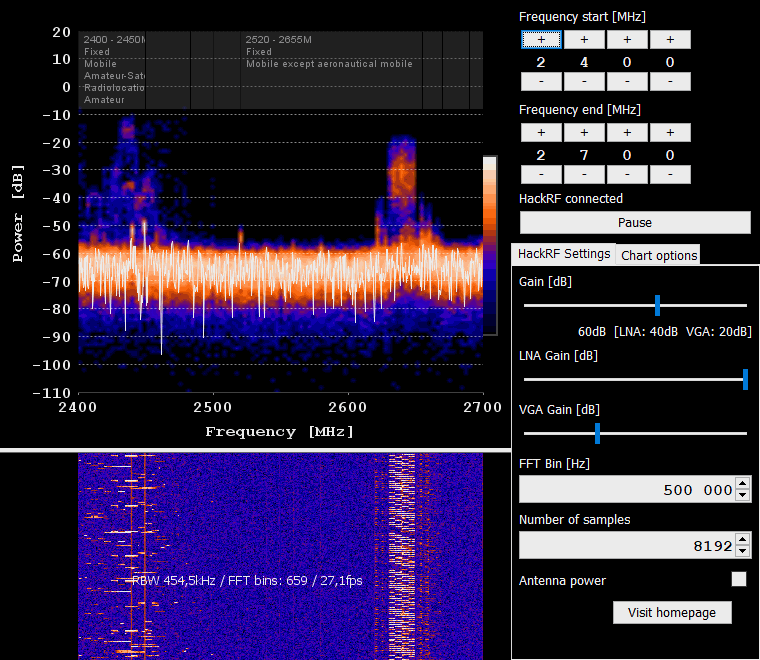

Кстати рекомендую под HackRF вот этот софт https://github.com/pavsa/hackrf-spectrum-analyzer

Очень удобный и простой анализатор спектра - довольно часто сам его использую, когда нужно что-то быстро посмотреть (без количественных измерений), мне это удобнее чем лазить по менюшкам Rohde&Schwarz'а настраивая все его rbw/vbw/span/ и прочие параметры.
Для количественных измерений не подходит. Просто показометр, работает ли передатчик, и на какой частоте.



[tenac1ous]

До сих пор есть некоторое количество телефонов, которые работают в стандарте 2g - нет проблем записать их обмен и расшифровать.
Для этого даже hackrf не обязателен, в диапазоне 900мгц можно вообще rtl-sdr стоимостью 5$ использовать. Так же hackrf можно использовать в качестве передающей части устройства для редиректа телефонов с lte на 2g. Так что устройство довольно полезное за его деньги.

Кстати рекомендую под HackRF вот этот софт https://github.com/pavsa/hackrf-spectrum-analyzer

Очень удобный и простой анализатор спектра - довольно часто сам его использую, когда нужно что-то быстро посмотреть (без количественных измерений), мне это удобнее чем лазить по менюшкам Rohde&Schwarz'а настраивая все его rbw/vbw/span/ и прочие параметры.
Для количественных измерений не подходит. Просто показометр, работает ли передатчик, и на какой частоте.

Ну в теории да, есть ещё телефоны, даже более скажу есть страны где 2g все ещё является стандартом, но все же в большинстве по всему миру лидирует сейчас 3g/LTE. У меня у самого что HackRF что limesdr (для HackRF на ПК у меня GNU radio), обе игрушки хороши и в умелых руках много чего можно сделать, я даже думал сделать статью на форуме по созданию своей LTE базовой станции, но лень пока, да и боюсь не много людей оценят из-за того что реализация довольно непростая, начиная от поиска нужного оборудования, заканчивая настройкой подходящего софта



[gliderexpert]

Ну в теории да, есть ещё телефоны, даже более скажу есть страны где 2g все ещё является стандартом, но все же в большинстве по всему миру лидирует сейчас 3g/LTE.

Это без разницы, любой телефон поддерживает режим 2g и даже если оператор работает на 4g - почти всегда можно заставить телефон перейти на сеть 2g.

я даже думал сделать статью на форуме по созданию своей LTE базовой станции, но лень пока, да и боюсь не много людей оценят из-за того что реализация довольно непростая, начиная от поиска нужного оборудования, заканчивая настройкой подходящего софта

А что там сложного - srsRAN + usrp/lime , тестовые симки с известными OP-ключами покупаются на алиэкспрессе и вперед... На современной убунте вообще из apt репозиториев софт в пару команд из серии "apt-get install..." ставится.



[tenac1ous]

Это без разницы, любой телефон поддерживает режим 2g и даже если оператор работает на 4g - почти всегда можно заставить телефон перейти на сеть 2g.



А что там сложного - srsRAN + usrp/lime , тестовые симки с известными OP-ключами покупаются на алиэкспрессе и вперед... На современной убунте вообще из apt репозиториев софт в пару команд из серии "apt-get install..." ставится.

ну для тех людей которые умеют работать з этой сфкрой ничего сложного нет, для большинтсва просто тут барьер в виде того что в основном железо под такие проекты стоит не мало



[gliderexpert]

ну для тех людей которые умеют работать з этой сфкрой ничего сложного нет, для большинтсва просто тут барьер в виде того что в основном железо под такие проекты стоит не мало

Если человек имеет базу знаний - позволяющую начать работу с таким железом - как правило, у него уже есть доход и деньги на покупку новых средств разработки.



[kaspersky]

Что бы перехватить GSM сигнал, одного HackRF недостаточно, в любом мы даже если перехват получится, весь трафик будет зашифрован что абсолютно делает эту идею бесполезной, для игр з сотовыми сетями нужны как минимум full duplex SDRs, такие как блейдрф либо же лаймсдр, и принцип работы будет на поднятии своей базовой станции на основе этих железяк

базовую станцию Вы можете поднять и на моторолках с перепаянными фильтрами (чтобы поиграться)-для серьезной работы(например вытряски кошельков) нужны совсем другие знания ,и дело тут не только в деньгах на железяки,тема работы в GSM сетях очень интересная



[kaspersky]

Это без разницы, любой телефон поддерживает режим 2g и даже если оператор работает на 4g - почти всегда можно заставить телефон перейти на сеть 2g.



А что там сложного - srsRAN + usrp/lime , тестовые симки с известными OP-ключами покупаются на алиэкспрессе и вперед... На современной убунте вообще из apt репозиториев софт в пару команд из серии "apt-get install..." ставится.

и 2g еще долго-долго будет существовать со своими дырами,а телефону ничего не мешает дать по голове глушением диапазона,тут вопрос практики,к примеру телефон не один вокруг,глушить диапазон надолго-палево,нужна золотая середина



[tenac1ous]

базовую станцию Вы можете поднять и на моторолках с перепаянными фильтрами (чтобы поиграться)-для серьезной работы(например вытряски кошельков) нужны совсем другие знания ,и дело тут не только в деньгах на железяки,тема работы в GSM сетях очень интересная

Да я шарю, на с118 делал, з малинкой, не спорю что при желании можно бюджетно собрать бтс, даже тот же лаймсдр проект даёт полно дуплексные платы за не так уж много денег, GSM и в целом вся сотовая движуха как по мне одна из самых интересных вещей в хакинге как таковом, тут нельзя просто скачать скрипт з гита и бац - все работает, тут нужен именно комплексный подход, плюс скилы умения искать инфу, а по поводу глушения всех частот кроме 2g, то некоторые прошареные типы уже научились заходить в настройки и ставить режим LTE/3g only, но все же в любом случае это меньшинство



[gliderexpert]

и 2g еще долго-долго будет существовать со своими дырами,а телефону ничего не мешает дать по голове глушением диапазона,тут вопрос практики,к примеру телефон не один вокруг,глушить диапазон надолго-палево,нужна золотая середина

Все правильно, только глушить нужно грамотно т.к. 4ж и 2ж на одних и тех же частотах работают.

прошареные типы уже научились заходить в настройки и ставить режим LTE/3g only, но все же в любом случае это меньшинство

в современных андроидах такой опции нет ) 3G only встречается, но он так же уязвим как и 2G, а для голосового коннекта с 4g телефон в любом случае падает через csfb на 2g т.к. volte поддерживают далеко не все телефоны и не все операторы.



[kaspersky]

Выходит полностью пассивный мгновенный перехват без глушения диапазона не возможен?Если вести речь только о перехвате смс трафика?С мгновенной расшифровкой(время как говорится-деньги).Уверен,что кто-то из коллег собирал что-то подобное и тестировал.

Например к продаже часто предлагается что-то подобное:

Система перехвата GSM "IB0401" работает с любым типом кодирования, включая алгоритмы A5/1 и A5/2. Режим работы оффлайн, полностью пассивная система перехвата, дешифровки, обработки и мониторинга GSM сигналов.

диапазон частот системы GSM (850, 900, 1800, 1900MHz).

Как раз пассивные перехватчики представляют особенный интерес в силу того,что их тяжелее обнаружить
За эти ящички просят сотку грина,сдается мне что там много деталек с алиэкспресс)



[Dread Pirate Roberts]

в современных андроидах такой опции нет )

*#*#4636#*#* -> Phone Information -> Set Preferred Network Type -> LTE Only || LTE/WCDMA || WCDMA Only
это не оно?

3G only встречается, но он так же уязвим как и 2G

подробнее, пожалуйста.



[swap3r]

Выходит полностью пассивный мгновенный перехват без глушения диапазона не возможен?Если вести речь только о перехвате смс трафика?С мгновенной расшифровкой(время как говорится-деньги).Уверен,что кто-то из коллег собирал что-то подобное и тестировал.

......

диапазон частот системы GSM (850, 900, 1800, 1900MHz).
....

Вы сами ответили на свой вопрос )
пассивный перехват возможен более-менее (только) для указанных Вами технологий (возможно, что есть другие пассивные методы перехвата, но они в большинстве случаев доступны для какого-то очень узкого количества людей).
если в указанной Вами точке пространства у оператора существует только GSM покрытие (как у Вас написано), то все супер и все будет работать.
Но, жизнь не так проста. Обычно, у оператора в одной точке 2G, 3G, 4G покрытие, в 3G и 4G пассивным перехватом перехватить не получится, поэтому, абонента нужно скинуть в 2G сетку, что, фактически равно использованию глушилки, или умного даунгрейдера в 2G типа того, что разрабатывает господин gliderexpert
Поэтому, все-таки, скорее всего, глушить придется
