В этой серии статей я опишу свои попытки модификации прошивки ЭБУ электронного усилителя руля (EPS) от Volkswagen Golf Mk6 2010 года. Эта рулевая рейка, вероятно, присутствует на всех автомобилях платформы VW PQ, начиная с 2008 года и по настоящее время. Автомобили с платформы PQ46 производятся до сих пор (например, Pasat NMS 2022 года). Это, вероятно, означает, что это один из самых производимых модулей EPS в этой области.
Несмотря на то, что стойка была представлена еще в 2008 году, поддержка Lane Keep Assist (LKAS) или Heading Control Assist (HCA) в терминологии VW уже присутствует. Это позволяет использовать этот автомобиль с openpilot, системой помощи водителю с открытым исходным кодом. К сожалению, команды рулевого управления не принимаются после 6 минут непрерывной работы или на скорости ниже 50 км/ч. В этот момент необходимо отключить руль на целую секунду. Я считаю, что эти меры контрпродуктивны и ставят под угрозу безопасность, когда уже имеется надлежащая система контроля водителя на основе камер. Поэтому я хотел внести некоторые изменения в прошивку, работающую на этом EPS, чтобы отключить их.
весь код, написанный для связи с ECU и, в конечном итоге, его перепрошивки, является открытым исходным кодом и может быть найден здесь: https://github.com/pd0wm/pq-flasher .
Получение деталей
Первым шагом к взлому ЭБУ будет получение одного (или нескольких) данного ЭБУ. Для этого нам необходимо получить номер детали. Если ЭБУ находится в доступном месте, номер детали обычно можно считать с модуля. Если ЭБУ находится глубоко внутри автомобиля, возможно, вы сможете найти его на сайте производителя запчастей или на Ebay.
В качестве альтернативы, если вы хотите быть уверенным на 100%, вы можете использовать диагностический прибор для опроса ЭБУ по CAN. Обычно он может напрямую сообщить вам номер детали. В данном случае был использован последний способ, и номер детали:

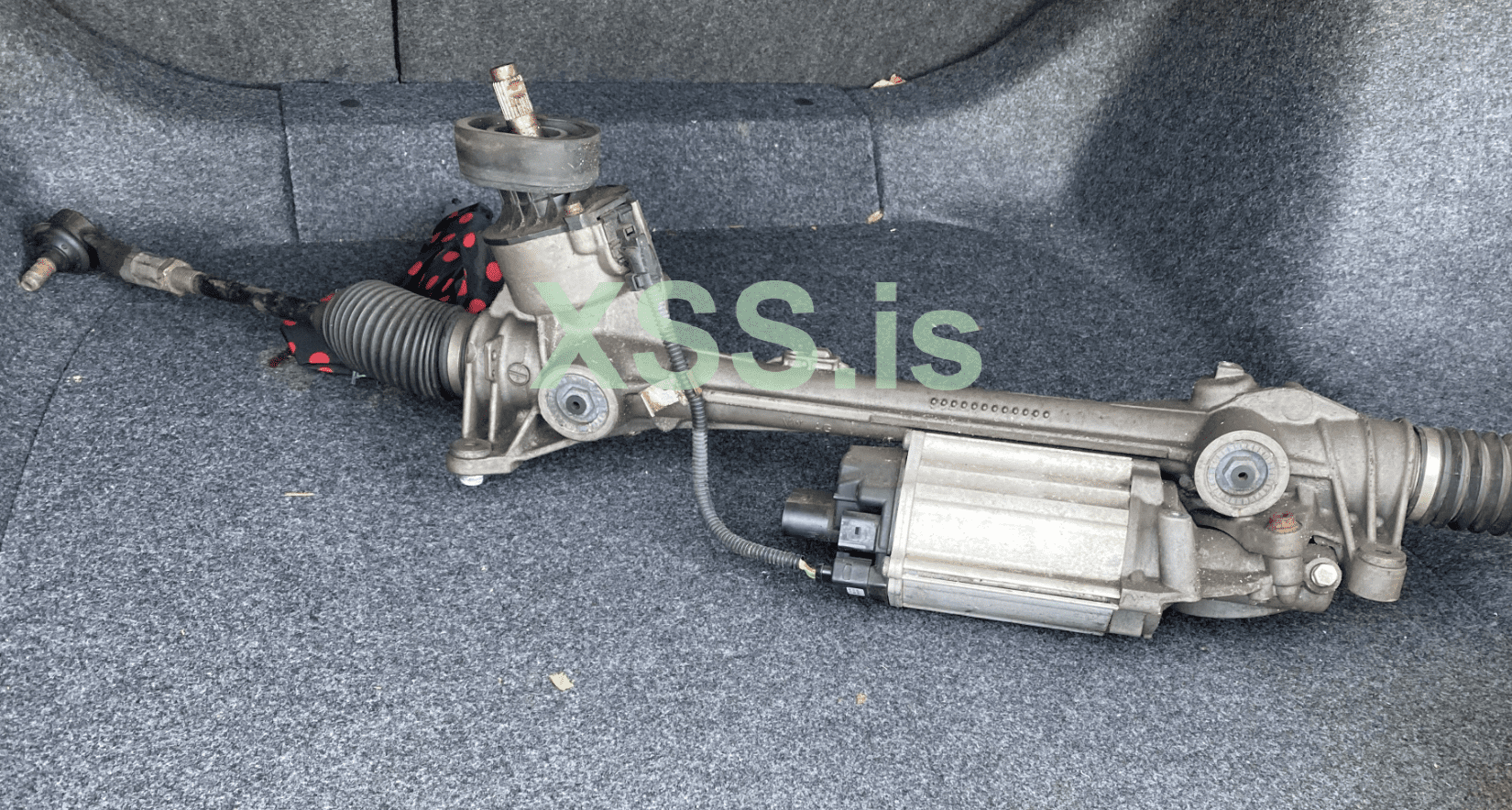

Имея на руках номер детали, мы можем искать запчасти из вторых рук. Чем старше и проданнее автомобиль, тем проще и дешевле это будет сделать. В зависимости от вашего местоположения вам, возможно, придется искать на нескольких сайтах. В США мне больше всего повезло с Ebay и LKQ Online. В Европе доставка может сделать Ebay дороже, чем поиск на местном рынке. Просто набрав в Гугле номер детали, можно найти несколько результатов. Для этого проекта я нашел одну деталь на сайте onderdelenlijn.nl и забрал ее в нескольких минутах езды от моего дома. Я заплатил всего 100 евро за всю стойку, поскольку это такая распространенная деталь. Для более современных автомобилей вы можете заплатить до $200-$500 в зависимости от типа ЭБУ.
Разборка
Теперь, когда у нас есть дубликат интересующего нас ЭБУ, мы можем рассмотреть его поближе. Наша первая цель - запустить его и поговорить с ним по CAN, чтобы убедиться, что он все еще работает. Во-вторых, мы хотим подключить отладчик к микроконтроллеру внутри, чтобы посмотреть, сможем ли мы извлечь прошивку в случае, если доступ к отладке не был отключен.
Для подключения к ЭБУ нам необходимо найти распиновку разъема. Обычно это можно получить с помощью оригинальной схемы. Большинство производителей автомобилей предлагают подписку на все свои руководства и схемы, обычно с дешевым вариантом на 1 день (например, Toyota TIS, Honda Techinfo и VW Erwin). Премиум-подписки обычно также поставляются с оригинальным диагностическим программным обеспечением, которое можно использовать с любым J2534-ключом, таким как panda или Tactrix.
В данном случае, после подключения к панде и запуска простого инструмента дампа, мы получили хороший CAN-трафик. Мы можем сопоставить его с соответствующим файлом Golf DBC и подтвердить, что это действительно сообщения, отправленные EPS (Lenkwinkel_1, Lenkhilfe_3, Lenkhilfe_1 и Lenkhilfe_2).
DBC: https://github.com/commaai/opendbc/blob/master/vw_golf_mk4.dbc

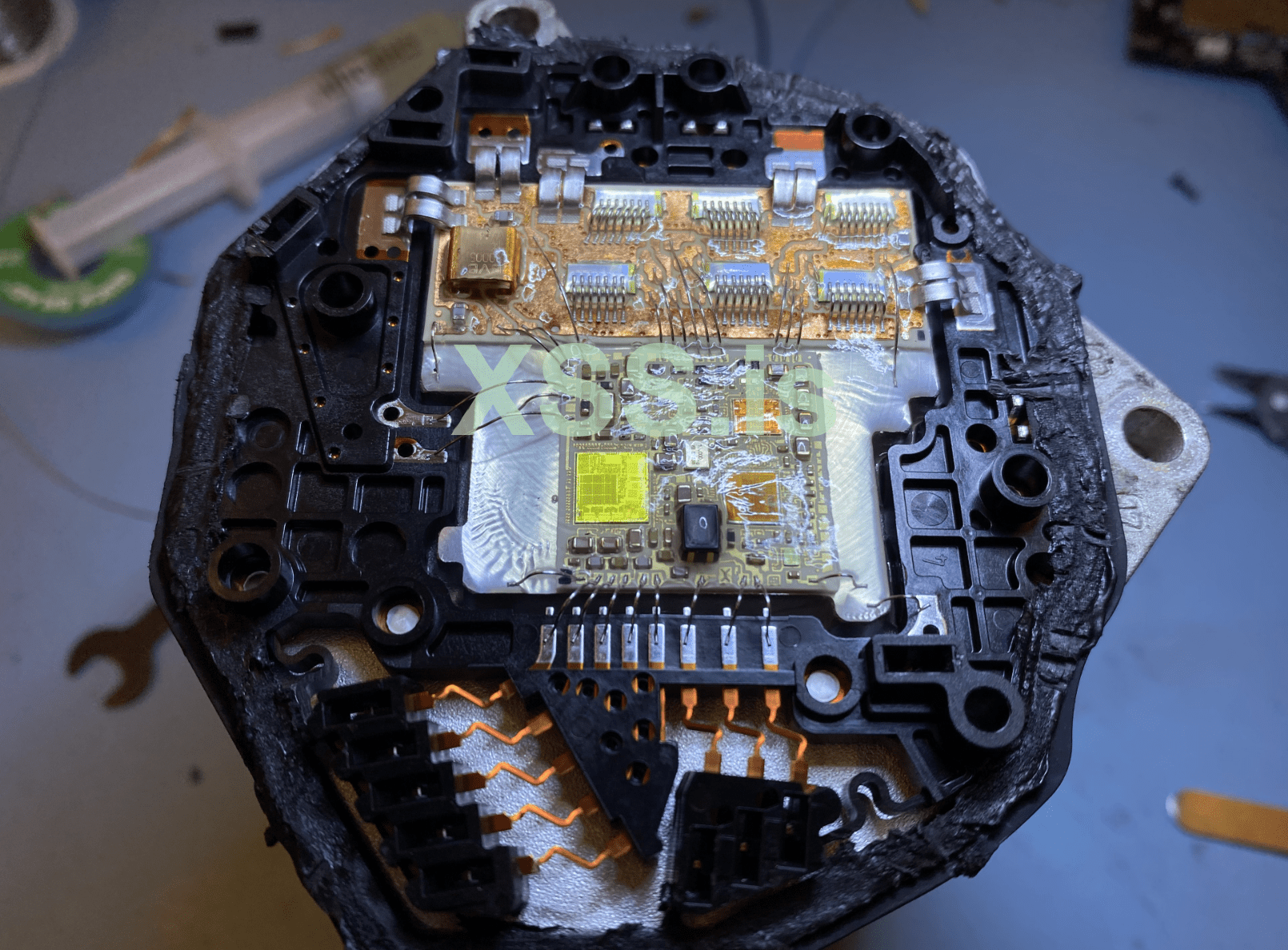

Похоже, что электроника изготовлена с использованием голых матриц, прикрепленных к какой-то подложке, вероятно, для снижения стоимости и повышения надежности при высоких температурах. Плата состоит из двух частей, маломощной части с процессором и приемопередатчиками CAN, и высокомощной части с 6 МОП-транзисторами, образующими трехфазный H-мост.
Чтобы узнать больше об этом ЭБУ, мы должны провести дополнительные исследования с помощью доступного интерфейса CAN.
Обычно соединения, необходимые для подключения отладчика, открыты с помощью незаполненного пинхедера или оголенных площадок, разбросанных по печатной плате. Используя спецификацию и мультиметр, можно выяснить, как подключить отладчик.
Если микроконтроллер выполнен в корпусе BGA и контакты не оголены, можно использовать JTAGULATOR для "перебора" распиновки отладчика. Если это не принесет результатов, можно пожертвовать другим ЭБУ, выпаяв компонент BGA.
Поскольку у нас уже есть ЭБУ, подключенный к компьютеру с помощью панды, мы можем попытаться выяснить, можем ли мы общаться с ним по одному из стандартных диагностических протоколов, таких как UDS или его предшественник KWP2000. UDS/KWP2000 имеют много полезных "конечных точек", включая чтение памяти, так что это будет хорошим местом для начала.
Мы можем начать с запуска небольшого скрипта сканирования. Он отправит команду UDS "Tester Present" на наиболее часто используемые адреса диагностики (0x700 - 0x7ff, 0x18da00f1 - 0x18dafff1). Однако это не принесло никаких результатов. Это означает, что UDS/KWP2000 не используется, по крайней мере, не используется стандартный транспорт ISO-TP.
Поскольку сообщения CAN могут содержать только 8 байт, обычно между протоколом диагностики и необработанными сообщениями CAN используется транспортный уровень для передачи больших кусков данных. Большинство ЭБУ используют протокол ISO-TP, который использует первый байт в каждом сообщении для указания счетчика последовательности и того, последуют ли еще сообщения. Он также содержит некоторое управление потоком для случаев, когда принимающий ЭБУ еще не готов к приему. Для диагностики в диапазоне 0x7XX ответы обычно отправляются по адресу TX + 0x8, для сообщений в диапазоне 0x18daXXf1 последние два байта адреса меняются местами.

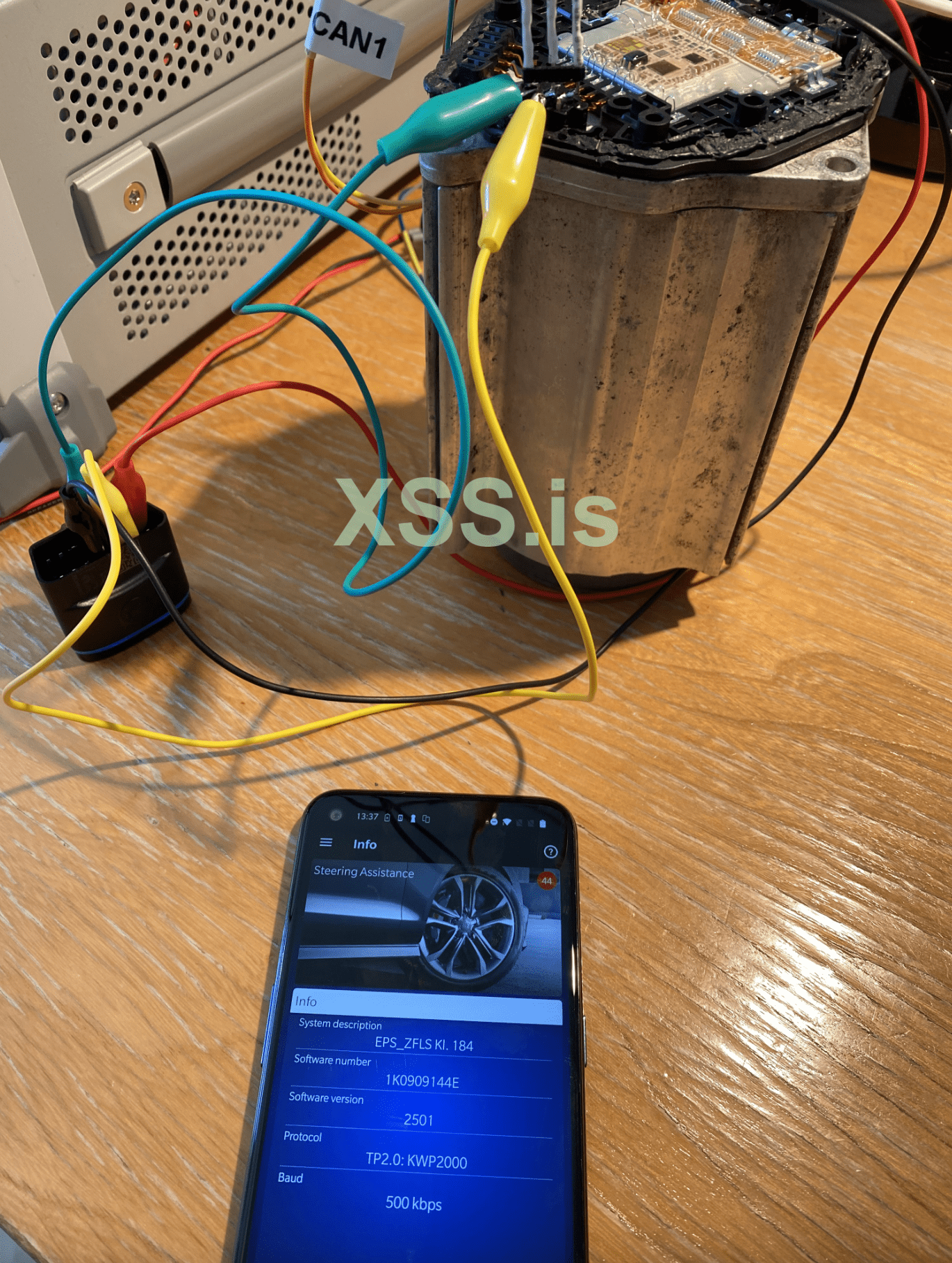

В этот момент я решил подключить коммерческий диагностический донгл VW, который использует приложение Android для общения с ЭБУ, чтобы посмотреть, что это даст. После того, как я убедил донгл подключиться (несмотря на то, что большая часть автомобиля не присутствовала на шине CAN), он смог показать некоторую диагностическую информацию об ЭБУ.
Volkswagen Transport Protocol 2.0 (TP 2.0)
Теперь, когда есть некоторая связь, я использовал панду для прослушивания трафика CAN. Это дало нам следующий трафик:
Вы можете увидеть обмен одним сообщением на парах
Мы видим, как открывается канал с модулем 0x9. Затем мы видим
Теперь, когда мы знаем, какой протокол используется, я могу написать свою собственную реализацию на Python. Этот репозиторий GitHub содержит весь код, использованный в этом проекте, на случай, если у вас на столе тоже есть ecu и вы хотите поиграть с ним дома. Я реализовал транспортный уровень TP 2.0 и некоторые полезные сервисы KWP2000. Это будет использовано в последующих частях для проведения дополнительной диагностики и, в конечном итоге, перепрошивки ЭБУ.
Пожалуйста, дождитесь следующей части!
Несмотря на то, что стойка была представлена еще в 2008 году, поддержка Lane Keep Assist (LKAS) или Heading Control Assist (HCA) в терминологии VW уже присутствует. Это позволяет использовать этот автомобиль с openpilot, системой помощи водителю с открытым исходным кодом. К сожалению, команды рулевого управления не принимаются после 6 минут непрерывной работы или на скорости ниже 50 км/ч. В этот момент необходимо отключить руль на целую секунду. Я считаю, что эти меры контрпродуктивны и ставят под угрозу безопасность, когда уже имеется надлежащая система контроля водителя на основе камер. Поэтому я хотел внести некоторые изменения в прошивку, работающую на этом EPS, чтобы отключить их.
весь код, написанный для связи с ECU и, в конечном итоге, его перепрошивки, является открытым исходным кодом и может быть найден здесь: https://github.com/pd0wm/pq-flasher .
Получение деталей
Первым шагом к взлому ЭБУ будет получение одного (или нескольких) данного ЭБУ. Для этого нам необходимо получить номер детали. Если ЭБУ находится в доступном месте, номер детали обычно можно считать с модуля. Если ЭБУ находится глубоко внутри автомобиля, возможно, вы сможете найти его на сайте производителя запчастей или на Ebay.
В качестве альтернативы, если вы хотите быть уверенным на 100%, вы можете использовать диагностический прибор для опроса ЭБУ по CAN. Обычно он может напрямую сообщить вам номер детали. В данном случае был использован последний способ, и номер детали:
1K0909144E.Имея на руках номер детали, мы можем искать запчасти из вторых рук. Чем старше и проданнее автомобиль, тем проще и дешевле это будет сделать. В зависимости от вашего местоположения вам, возможно, придется искать на нескольких сайтах. В США мне больше всего повезло с Ebay и LKQ Online. В Европе доставка может сделать Ebay дороже, чем поиск на местном рынке. Просто набрав в Гугле номер детали, можно найти несколько результатов. Для этого проекта я нашел одну деталь на сайте onderdelenlijn.nl и забрал ее в нескольких минутах езды от моего дома. Я заплатил всего 100 евро за всю стойку, поскольку это такая распространенная деталь. Для более современных автомобилей вы можете заплатить до $200-$500 в зависимости от типа ЭБУ.
Разборка
Теперь, когда у нас есть дубликат интересующего нас ЭБУ, мы можем рассмотреть его поближе. Наша первая цель - запустить его и поговорить с ним по CAN, чтобы убедиться, что он все еще работает. Во-вторых, мы хотим подключить отладчик к микроконтроллеру внутри, чтобы посмотреть, сможем ли мы извлечь прошивку в случае, если доступ к отладке не был отключен.
Для подключения к ЭБУ нам необходимо найти распиновку разъема. Обычно это можно получить с помощью оригинальной схемы. Большинство производителей автомобилей предлагают подписку на все свои руководства и схемы, обычно с дешевым вариантом на 1 день (например, Toyota TIS, Honda Techinfo и VW Erwin). Премиум-подписки обычно также поставляются с оригинальным диагностическим программным обеспечением, которое можно использовать с любым J2534-ключом, таким как panda или Tactrix.
erWin Online | Volkswagen of America | erWin Online
erwin.vw.com
GitHub - commaai/panda: code powering the comma.ai panda
code powering the comma.ai panda. Contribute to commaai/panda development by creating an account on GitHub.
github.com
В данном случае, после подключения к панде и запуска простого инструмента дампа, мы получили хороший CAN-трафик. Мы можем сопоставить его с соответствующим файлом Golf DBC и подтвердить, что это действительно сообщения, отправленные EPS (Lenkwinkel_1, Lenkhilfe_3, Lenkhilfe_1 и Lenkhilfe_2).
DBC: https://github.com/commaai/opendbc/blob/master/vw_golf_mk4.dbc
Код:
hex ( dec) data
0x0C2( 194) b'0000000080224bdd'
0x0D0( 208) b'44b0002004d0'
0x3D0( 976) b'00a10028005d'
0x3D2( 978) b'52411200010000'Похоже, что электроника изготовлена с использованием голых матриц, прикрепленных к какой-то подложке, вероятно, для снижения стоимости и повышения надежности при высоких температурах. Плата состоит из двух частей, маломощной части с процессором и приемопередатчиками CAN, и высокомощной части с 6 МОП-транзисторами, образующими трехфазный H-мост.
Чтобы узнать больше об этом ЭБУ, мы должны провести дополнительные исследования с помощью доступного интерфейса CAN.
Обычно соединения, необходимые для подключения отладчика, открыты с помощью незаполненного пинхедера или оголенных площадок, разбросанных по печатной плате. Используя спецификацию и мультиметр, можно выяснить, как подключить отладчик.
Если микроконтроллер выполнен в корпусе BGA и контакты не оголены, можно использовать JTAGULATOR для "перебора" распиновки отладчика. Если это не принесет результатов, можно пожертвовать другим ЭБУ, выпаяв компонент BGA.
Поскольку у нас уже есть ЭБУ, подключенный к компьютеру с помощью панды, мы можем попытаться выяснить, можем ли мы общаться с ним по одному из стандартных диагностических протоколов, таких как UDS или его предшественник KWP2000. UDS/KWP2000 имеют много полезных "конечных точек", включая чтение памяти, так что это будет хорошим местом для начала.
Мы можем начать с запуска небольшого скрипта сканирования. Он отправит команду UDS "Tester Present" на наиболее часто используемые адреса диагностики (0x700 - 0x7ff, 0x18da00f1 - 0x18dafff1). Однако это не принесло никаких результатов. Это означает, что UDS/KWP2000 не используется, по крайней мере, не используется стандартный транспорт ISO-TP.
Код:
#!/usr/bin/env python3
import argparse
from tqdm import tqdm
from panda import Panda
from panda.python.uds import UdsClient, MessageTimeoutError, NegativeResponseError, SESSION_TYPE, DATA_IDENTIFIER_TYPE
if __name__ == "__main__":
parser = argparse.ArgumentParser()
parser.add_argument('--rxoffset', default="")
parser.add_argument('--nonstandard', action='store_true')
parser.add_argument('--debug', action='store_true')
parser.add_argument('--addr')
args = parser.parse_args()
if args.addr:
addrs = [int(args.addr, base=16)]
else:
addrs = [0x700 + i for i in range(256)]
addrs += [0x18da0000 + (i << 8) + 0xf1 for i in range(256)]
results = {}
uds_data_ids = {}
for std_id in DATA_IDENTIFIER_TYPE:
uds_data_ids[std_id.value] = std_id.name
if args.nonstandard:
for uds_id in range(0xf100,0xf180):
uds_data_ids[uds_id] = "IDENTIFICATION_OPTION_VEHICLE_MANUFACTURER_SPECIFIC_DATA_IDENTIFIER"
for uds_id in range(0xf1a0,0xf1f0):
uds_data_ids[uds_id] = "IDENTIFICATION_OPTION_VEHICLE_MANUFACTURER_SPECIFIC"
for uds_id in range(0xf1f0,0xf200):
uds_data_ids[uds_id] = "IDENTIFICATION_OPTION_SYSTEM_SUPPLIER_SPECIFIC"
panda = Panda()
panda.set_safety_mode(Panda.SAFETY_ELM327)
print("querying addresses ...")
with tqdm(addrs) as t:
for addr in t:
# skip functional broadcast addrs
if addr == 0x7df or addr == 0x18db33f1:
continue
t.set_description(hex(addr))
panda.send_heartbeat()
bus = 1 if panda.has_obd() else 0
rx_addr = addr + int(args.rxoffset, base=16) if args.rxoffset else None
uds_client = UdsClient(panda, addr, rx_addr, bus, timeout=0.2, debug=args.debug)
# Check for anything alive at this address, and switch to the highest
# available diagnostic session without security access
try:
uds_client.tester_present()
uds_client.diagnostic_session_control(SESSION_TYPE.DEFAULT)
uds_client.diagnostic_session_control(SESSION_TYPE.EXTENDED_DIAGNOSTIC)
except NegativeResponseError:
pass
except MessageTimeoutError:
continue
# Run queries against all standard UDS data identifiers, plus selected
# non-standardized identifier ranges if requested
resp = {}
for uds_data_id in sorted(uds_data_ids):
try:
data = uds_client.read_data_by_identifier(uds_data_id) # type: ignore
if data:
resp[uds_data_id] = data
except (NegativeResponseError, MessageTimeoutError):
pass
if resp.keys():
results[addr] = resp
if len(results.items()):
for addr, resp in results.items():
print(f"\n\n*** Results for address 0x{addr:X} ***\n\n")
for rid, dat in resp.items():
print(f"0x{rid:02X} {uds_data_ids[rid]}: {dat}")
else:
print("no fw versions found!")Поскольку сообщения CAN могут содержать только 8 байт, обычно между протоколом диагностики и необработанными сообщениями CAN используется транспортный уровень для передачи больших кусков данных. Большинство ЭБУ используют протокол ISO-TP, который использует первый байт в каждом сообщении для указания счетчика последовательности и того, последуют ли еще сообщения. Он также содержит некоторое управление потоком для случаев, когда принимающий ЭБУ еще не готов к приему. Для диагностики в диапазоне 0x7XX ответы обычно отправляются по адресу TX + 0x8, для сообщений в диапазоне 0x18daXXf1 последние два байта адреса меняются местами.
В этот момент я решил подключить коммерческий диагностический донгл VW, который использует приложение Android для общения с ЭБУ, чтобы посмотреть, что это даст. После того, как я убедил донгл подключиться (несмотря на то, что большая часть автомобиля не присутствовала на шине CAN), он смог показать некоторую диагностическую информацию об ЭБУ.
Volkswagen Transport Protocol 2.0 (TP 2.0)
Теперь, когда есть некоторая связь, я использовал панду для прослушивания трафика CAN. Это дало нам следующий трафик:
Код:
time address data
0.339 0x200 b'09c00010000301' # dongle - Request channel open
0.342 0x209 b'00d00003a80701' # ECU - Channel open response
0.343 0x7a8 b'a00f8aff0aff' # dongle - Parameter request
0.352 0x300 b'a10f8aff4aff' # ECU. - Parameter response
0.407 0x7a8 b'1000021089' # dongle - 0x10 0x89 - Enter diagnostics mode 0x89
0.412 0x300 b'b1' # ECU - ACK
0.422 0x300 b'1000025089' # ECU - 0x50 0x89 - Mode 0x89 entered
0.425 0x7a8 b'b1' # dongle - ACK
0.587 0x7a8 b'1100021089' # dongle - 0x10 0x89 - Enter diagnostics mode 0x89
0.592 0x300 b'b2' # ECU - ACK
0.602 0x300 b'1100025089' # ECU - 0x50 0x89 - Mode 0x89 entered
0.605 0x7a8 b'b2' # dongle - ACK
0.643 0x7a8 b'1200021a9b' # dongle - 0x1a 0x9b - Ecu identification
0.652 0x300 b'b3' # ECU - ACK
0.662 0x300 b'2200305a9b314b30' # ECU - "Z.1K0"
0.672 0x300 b'2339303931343445' # ECU - "909144E"
0.682 0x300 b'2420203235303100' # ECU - " 2501."
0.692 0x300 b'2500000000064016' # ECU - ".....@."
0.702 0x300 b'26054d4550535f5a' # ECU - ".MEPS_Z"
0.712 0x300 b'27464c53204b6c2e' # ECU - "FLS Kl."
0.722 0x300 b'2820313834202020' # ECU - " 184. "
0.732 0x300 b'1920' # ECU - " "
0.735 0x7a8 b'ba' # dongle - ACKВы можете увидеть обмен одним сообщением на парах
0x200-0x209, затем связь возобновляется на 0x7a8 и 0x300. Беглый поиск в Google показывает, что это должен быть транспортный протокол Volkswagen Transport Protocol 2.0 (TP 2.0). Информации не так много, но достаточно, чтобы понять, что происходит, и расшифровать приведенный выше фрагмент.Мы видим, как открывается канал с модулем 0x9. Затем мы видим
0x10 0x89, который входит в диагностическую сессию с помощью KWP2000. Затем приложение запрашивает идентификацию ecu, используя 0x1a 0x9b, с Z.1K0909144E 2501......@..MEPS_ZFLS Kl. 184 в качестве ответа (что соответствует тому, что мы видим в приложении на предыдущем рисунке).Теперь, когда мы знаем, какой протокол используется, я могу написать свою собственную реализацию на Python. Этот репозиторий GitHub содержит весь код, использованный в этом проекте, на случай, если у вас на столе тоже есть ecu и вы хотите поиграть с ним дома. Я реализовал транспортный уровень TP 2.0 и некоторые полезные сервисы KWP2000. Это будет использовано в последующих частях для проведения дополнительной диагностики и, в конечном итоге, перепрошивки ЭБУ.
Пожалуйста, дождитесь следующей части!
