Все знакомы с концепцией IoT, Интернета вещей, но кто слышал об умных лампочках? Вы можете управлять светом в доме и даже откалибровать цвет каждой лампочки, просто используя мобильное приложение или своего цифрового помощника по дому. Умное управление лампочкой осуществляется через Wi-Fi или даже ZigBee, протоколу радиосвязи с низкой пропускной способностью.
Несколько лет назад группа исследователей показала, как они могут взять на себя управление умными лампочками и как это, в свою очередь, позволяет им создавать цепную реакцию, которая может распространиться по всему современному городу. Их исследование подняло интересный вопрос: помимо отключения электричества (и, возможно, нескольких приступов эпилепсии), могут ли эти лампочки представлять серьезный риск для нашей сетевой безопасности? Могут ли злоумышленники каким-то образом преодолеть разрыв между физической сетью Интернета вещей (лампочки) и даже более привлекательными целями, такими как компьютерная сеть в наших домах, офисах или даже в наших умных городах?
Мы здесь, чтобы сказать вам ответ: да.
Продолжая с того места, где закончилось предыдущее исследование, мы переходим к сути: интеллектуальному концентратору, который действует как мост между IP-сетью и сетью ZigBee. Маскируясь под законную лампочку ZigBee, мы смогли использовать уязвимости, обнаруженные в мосте, что позволило нам проникнуть в прибыльную IP-сеть с помощью удаленного беспроводного эксплойта ZigBee.
Ниже представлена видео-демонстрация этой атаки:
Это исследование было проведено с помощью Института информационной безопасности Check Point (CPIIS) Тель-Авивского университета.
Введение
После того, как мы закончили наше предыдущее исследование (Say Cheese: How I Ransomwared Your DSLR Camera), мы решили расширить наш отладчик (Scout) для поддержки дополнительных архитектур, таких как MIPS. Поскольку лучший способ сделать это - начать исследование архитектуру MIPS, я попросил в Твиттере предложить нам хорошую цель для исследования уязвимостей.
Как правило, люди ответили несколькими многообещающими предложениями, и самый многообещающей из них был от моего старого коллеги: Eyal Ronen (@eyalr0), который сейчас занимает должность исследователя в CPIIS. Eyal Ronen предложил мне продолжить его исследования умных лампочек. В своем первоначальном исследовании его группа смогла взять под контроль только сами лампочки. Он считал, что можно использовать эту позицию в сети ZigBee для развертывания атаки на мост, соединяющий сеть ZigBee с IP-сетью. По сути, этот новый вектор атаки позволяет злоумышленнику проникнуть в IP-сеть из сети ZigBee, используя беспроводную атаку.
Предыдущая работа
В статье "Интернет вещей становится ядерной ягрозой: создание цепной реакции ZigBee группа исследователей под руководством Eyal Ronen (@eyalr0), Colin O’Flynn (@colinoflynn) и Adi Shamir проанализировала аспекты безопасности интеллектуальных лампочек ZigBee. В частности, они сосредоточились на бридже Philips Hue и лампочках, продемонстрировав серию эксплоитов:
Объединив эти 3 продемонстрированные атаки, исследователи утверждали, что, взяв под контроль выбранную подгруппу лампочек в умном городе, они могут вызвать ядерную цепную реакцию, которая в конечном итоге может взять под контроль все лампочки в городе.
Из-за характера атак поставщик смог заблокировать только вторую атаку, что позволило нам:
Получив подробное объяснение из первоначального исследования и вооружившись Philips Hue Bridge, которую Eyal R удалось получить из их лаборатории, мы были готовы начать это многообещающее новое исследование.
ZigBee 101
Согласно Википедии, "ZigBee - это основанная на IEEE 802.15.4 спецификация для набора высоко-уровневых протоколов связи, используемых для создания… маломощных, низко-скоростных беспроводных одноранговых сетей непосредственной близости". Не путать с IEEE 802.11 (WiFi), согласно модели OSI, IEEE 802.15.4 является техническим стандартом для сетевого протокола на основе радио, который действует как уровни 1-2 сетевого стека ZigBee.
Чтобы получить представление об этом протоколе с низкой скоростью передачи данных, максимальная единица передачи (MTU) для кадра на нижележащем MAC-уровне IEEE 802.15.4 составляет 127 байтов. Это означает, что, если не используется фрагментация, сообщения сетевого стека ZigBee очень ограничены по размеру. Надеюсь, это ограничение не слишком сильно ограничит нас в поиске, а затем и в использовании уязвимостей в реализации ZigBee.
Поверх уровня радиосети ZigBee определяет полный стек сетевых уровней, как видно на этом рисунке, взятом из (более старой версии) спецификаций ZigBee:

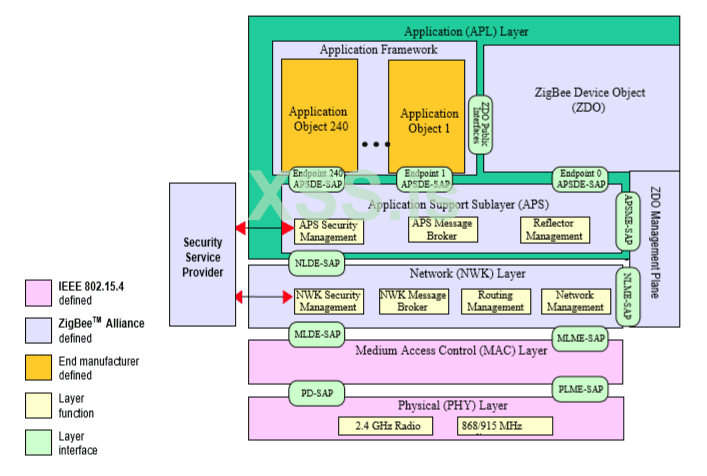

Короче говоря, мы можем примерно разделить сетевой стек на 4 уровня (в порядке возрастания):
ZDP = ZigBee Device Profile
ZCL = ZigBee Cluster Library
Для тех из вас, кто знаком с протоколом SNMP, ZCL выглядит как другая кодировка того же логического интерфейса. Уровень ZCL позволяет устройствам запрашивать (READ_ATTRIBUTE) и устанавливать (WRITE_ATTRIBUTE) набор значений конфигурации (кластеры), что в конечном итоге позволяет оператору (мосту) управлять лампочками. Например, атрибуты кластера управления цветом включают:
Этот пример также показывает, что это не обычные бело-желтые лампочки. Эти умные лампочки поддерживают широкий диапазон цветов, которыми можно управлять с помощью цветовой палитры (RGB).
Достичь нашей цели
Нашей целью в этом исследовании является линейка продуктов Philips Hue, а точнее Philips Hue Bridge. В качестве примечания: линейка продуктов Hue возникла в подразделении Philips-Lighting компании Philips и теперь выпускается под торговой маркой третьей компании под названием Signify.
Хотя "умные" световые решения пока не так популярны в Израиле, мы обнаружили, что во многих других странах это не так. Например, в этой статье за 2018 год говорится (https://essentialinstall.com/news/smart-home/philips-hue-takes-top-spot-for-smart-lighting-in-uk-but-market-remains-competitive/#:~
argetText=In fact, nearly 5% of,with Philips Hue smart bulbs.), что Philips Hue занимает 31% доли рынка интеллектуального освещения в Великобритании, которым пользуются более 430000 домашних хозяйств. Фактически, когда мы представили результаты нашего исследования некоторым вице-президентам нашей компании, они сказали нам, что все светильники в их доме произведены брендом Philips Hue.

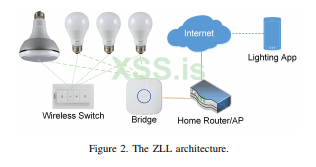

На следующем рисунке, взятом из оригинального исследования, показана сетевая архитектура дома или офиса, в котором используется этот продукт:
ZLL - это аббревиатура от ZigBee Light Link, который представляет собой уровень настройки сетевого стека ZigBee, ориентированный на световые устройства: как лампочки, так и мост, который ими управляет.
С одной стороны, у нас есть устройства ZigBee: лампочки, коммутатор и бридж. А с другой стороны, у нас есть IP-устройства в "обычной" компьютерной сети: наш мобильный телефон, маршрутизатор и снова бридж. Как следует из его имени, бридж - единственное устройство, которое присутствует в обеих сетях, и его роль заключается в переводе команд, которые мы отправляем из мобильного приложения, в радиосообщения ZigBee, которые затем отправляются на лампочки.
Архитектура Бриджа

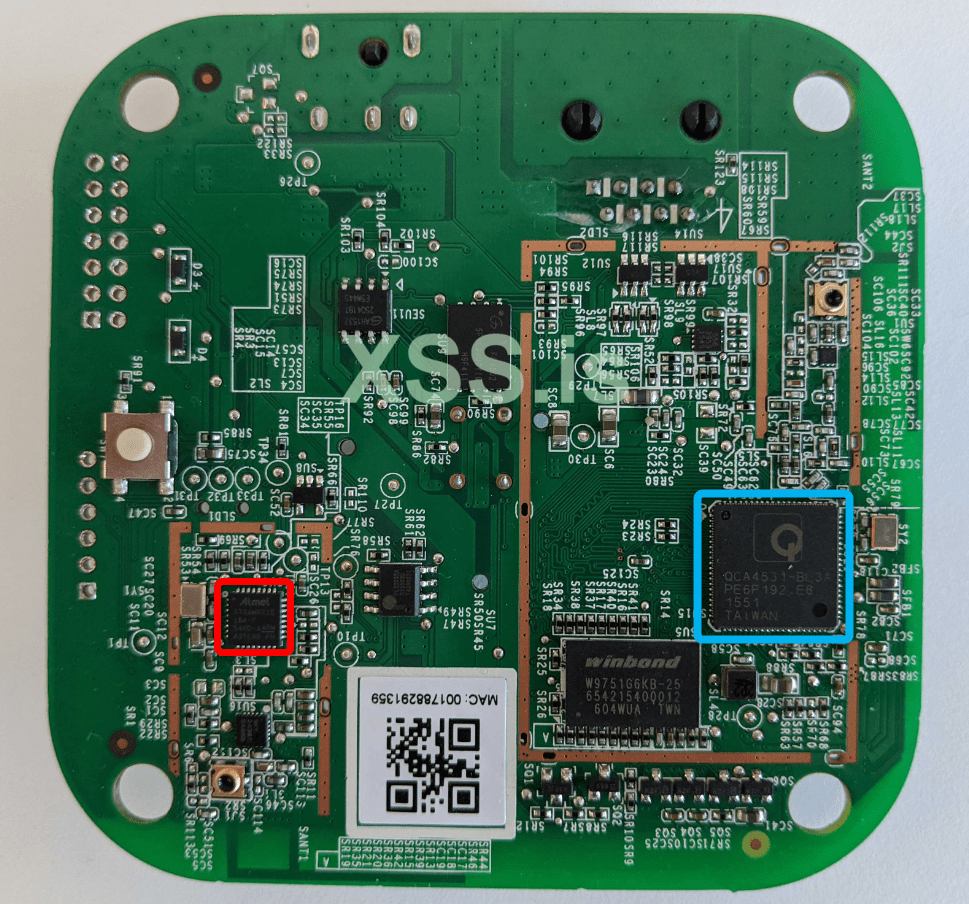

Мы уже знали, что мост использует процессор MIPS (поэтому мы изначально выбрали его), но оказалось, что его архитектура еще сложнее. На рисунке 3 мы показываем плату моста (модель 2.0) после того, как мы извлекли его из пластикового корпуса:
С этого момента мы называем центральный процессор Atmel модемом. Это главным образом связано с тем, что основной центральный процессор разгружает обработку низкоуровневых сетевых задач ZigBee, которые должны выполняться исключительно на этом процессоре. Это означает, что и физический уровень, и уровень NWK обрабатываются модемом, который, в свою очередь, может запрашивать у основного центральный процессор необходимые значения конфигурации.
К нашему удивлению, основной процессор работает под управлением ядра Linux, а не операционной системы реального времени. Это оказалось весьма полезным, когда нам нужно было извлечь прошивку и отладить основной процесс, отвечающий за основную логику моста.
На своем веб-сайте Colin O’Flynn (@colinoflynn) описывает, как подключиться к открытому последовательному порту и получить права root на плате. Это отличное руководство для всех, кто имеет дело со встроенными устройствами Linux и, в частности, имеет дело с загрузчиком U-Boot. К сожалению, у меня не было необходимого оборудования для подключения к последовательному интерфейсу. К счастью, я посоветовался со своим младшим братом, который помог мне, и сказал, какие последовательные кабели мне нужно заказать. Итак, мы начали реверс инжиниринг старой версии прошивки (от 2016 года), которую я получил от Eyal R, пока я ждал, пока прибудут кабели.
ipbridge
Основным процессом в главном процессоре является процесс ipbridge. Базовая разведка показывает, что это классический случай файла ELF:
Это несколько смешанное состояние, которое мы часто наблюдаем при работе с целями под управлением Linux. Операционная система включает некоторые функции безопасности по умолчанию, и обычно поставщик не пытается активно активировать дополнительные функции, такие как PIE (Position Independent Executable) или даже canaries стека. С нашей точки зрения как злоумышленников, использование уязвимости будет нелегким, поскольку существует некоторая ASLR (рандомизация адресного пространства), но это все еще возможно, потому что есть некоторые фиксированные известные адреса памяти, которые мы можем использовать в нашем эксплойте.
Перед тем, как начать реверс инжиниринг процесса, мы заметили, что дизассемблер не может различать разделы кода Mips и Mips16 (аналогично случаю Arm и Thumb в прошивке ARM).К счастью для нас, это сработало достаточно хорошо: изначально у нас было 2525 функций, а после выполнения у нас был более чистый двоичный файл с 3478 отмеченными функциями. Теперь мы начали реверс инжиниринг нашего двоичного файла без необходимости вручную улучшать анализ IDA Pro.
Сразу после того, как мы начали фазу обратного проектирования, мы увидели нечто странное. По какой-то причине, похоже, мы ожидаем, что наши сообщения будут приходить в текстовой форме ?!

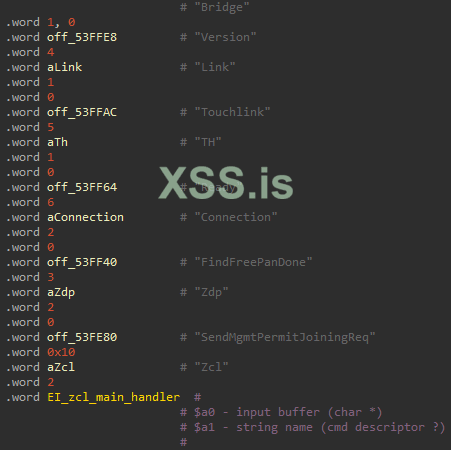

На рисунке 4 мы можем увидеть список строк, которые мы ожидаем найти во входящем сообщении. Каждая строка направляет наше сообщение определенной функции-обработчику, такой как функция, которую мы назвали EI_zcl_main_handler. На этом этапе мы еще раз проверили спецификации ZigBee, так как это не имело смысла. Протокол должен быть двоичным и с действительно низкой пропускной способностью, почему наша программа думает, что она должна получать длинные строки?
Прочитав еще раз заключения Eyal R. и Colin, все стало ясно. У модема есть дополнительная роль, которую мы изначально проигнорировали: он переводит двоичные сообщения в текстовое представление, а затем отправляет их через интерфейс USB-to-Serial. Таким образом, основной процессор считывает простые для обработки текстовые сообщения с последовательного устройства, которое отображается как файл в операционной системе.
Colin обнаружил доказательства того, что лампочки используют SDK Atmel BitCloud, который теперь является закрытым и должен быть приобретен у Atmel. Следовательно, имеет смысл предположить, что тот же программный стек также используется в качестве уровня "декодера" в процессора модема в мосте:
Таким образом, основной процессор должен быть знаком только с логическими аспектами стека ZigBee, но не нуждается в реализации сложных функций декодирования и анализа, которые уже включены в стек, поставляемый с модемом Atmel.
С точки зрения безопасности этот выбор конструкции имеет свои плюсы и минусы. Насколько нам известно, это имеет огромное значение. У нас есть только прошивка для процесса ipbridge, которую мы также можем отлаживать с помощью удаленного gdbserver, который мы скомпилировали и разместили в файловой системе моста. Прошивка модема зашифрована, и будет нелегко воссоздать шаги из первоначального исследования, чтобы извлечь этот ключ (используя атаку анализа мощности) и расшифровать прошивку модема.
Это означает, что мы можем рассматривать модем только как черный ящик, который выполняет большой анализ и, возможно, даже содержит несколько конечных автоматов. У нас есть несколько подсказок из версии частичного кода, которая находится на GitHub (которой несколько лет), но для всех намерений и целей это просто черный ящик, который может блокировать некоторые из наших атак, если они потребуют от нас отправки искаженных сообщений.
Ничто в этом исследовании не будет легким, поэтому мы просто добавляем это новое препятствие в наш список и продолжаем.
Поиск уязвимостей - I раунд
Теперь, когда мы поняли, почему модем отправляет нам текстовые сообщения на последовательное устройство, мы отследили поток сообщений между различными потоками и начали искать уязвимости в каждом из различных обработчиков. Наши усилия были сосредоточены на обработчике ZCL, поскольку он поддерживает операции чтения/записи для широкого спектра атрибутов типов данных:

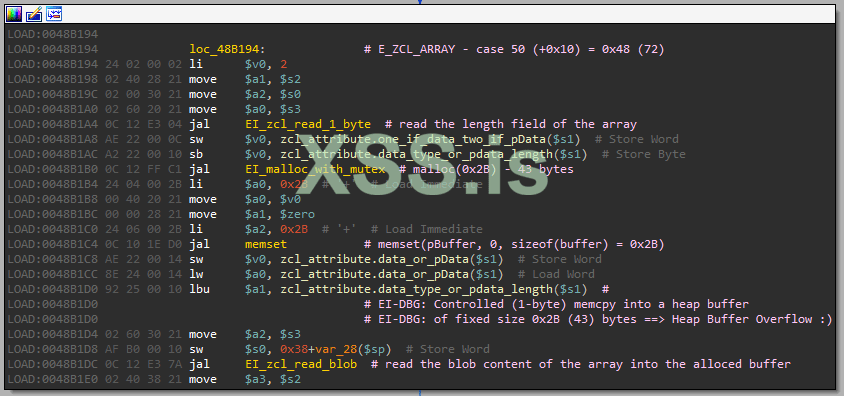

Как вы, наверное, понимаете, обработка полей переменной длины во встроенном устройстве - верный рецепт уязвимостей. На рисунке 5 показан ассемблерный код, обрабатывающий этот случай:
Примечание: Имейте в виду, что архитектура MIPS использует слот задержки, поэтому при вызове malloc() значение 0x2B передается в качестве аргумента внутри слота задержки в инструкции: li $ a0, 0x2B. Это может немного сбить с толку любого, кто впервые читает ассемблерный код MIPS.
Что мы нашли? Злоумышленник может отправить злонамеренный ответ на сообщение READ_ATTRIBUTE, содержащее искаженный массив байтов, размер которого превышает фиксированный размер 43 байта (0x2B). Это вызывает контролируемое переполнение буфера на основе кучи без каких-либо байтовых ограничений.
Возможные ограничения этой потенциальной уязвимости:
Это не самая простая уязвимость для использования, но, тем не менее, это серьезная уязвимость.
Наконец, наши последовательные кабели наконец прибыли, и мы немедленно начали проверять, действительно ли мы обнаружили уязвимость. Мы скомпилировали gdbserver и поместили его в файловую систему моста, и теперь мы столкнулись с новым препятствием: у нас нет передатчика, с помощью которого можно было бы атаковать. После еще одной консультации с Eyal R. мы купили оценочную плату процессора лампочки, как это сделала его команда в своем исследовании.
Тем временем мы обнаружили хак, который позволил нам проверить наличие этой уязвимости даже без передачи радиосообщения по воздуху (надеясь, что модем не заблокирует нас в дальнейшем). Процесс ipbridge поддерживает режим тестирования отладки, который активируется путем подключения к двум именованным каналам, которые процесс прослушивает с помощью потока отладки:/tmp/ipbridgeio_in и /tmp/ipbridgeio_out. Хотя эти возможности отладки не очень полезны, мы исправили двоичный файл, чтобы сообщения, поступающие по этим каналам, добавлялись в очередь сообщений, как если бы они поступали от самого модема.
Используя этот небольшой двоичный патч, мы смогли создать наш собственный процесс, который подключается к именованным каналам и отправляет (текстовые) сообщения, направленные на попадание в уязвимую функцию кода. После некоторых проб и ошибок и с помощью нашего отладчика мы смогли активировать уязвимость и доказать, что она существует. Единственное предостережение - модем все еще может блокировать его, а для этого нам необходимо передавать атаку по радио.
В ожидании передатчика прибыл наш полный стартовый комплект Philips Hue с новым мостом модели 2.1 и 3 лампочками. Похоже, сейчас самое время извлечь новую прошивку из моста вместе с обновлением моста 2.0 до последней версии. Ведь до сих пор мы работали над прошивкой 2016 года, и за это время все могло измениться.
К сожалению, все действительно изменилось.
Первое, что мы заметили в новой прошивке, - это ее размер. По какой-то причине ELF-файл ipbridge вырос с 1221 КБ до 3227 КБ. Открытие его в IDA Pro показало нам главное отличие: двоичный файл (случайно?) был отправлен с отладочными символами. Это отличная новость, которая действительно может помочь нам в наших попытках реверс инжиниринга. На рисунке 6 показаны некоторые из этих символов:
Используя это новое открытие, мы узнали, что наша первоначальная обратная разработка была относительно точной, и имя уязвимой функции оказалось:
SMARTLINK_UTILS_ReadAttributeValue.

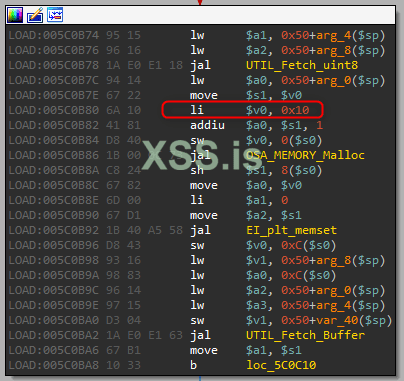

При анализе уязвимой функции в новой версии прошивки нас ждал неприятный сюрприз. Список поддерживаемых типов данных был обновлен, и теперь производитель поддерживает символьные строки (0x42) вместо байтовых массивов (0x48). Хотя строки по-прежнему имеют переменную длину, выделение теперь изменено, чтобы быть более подходящим для строк с завершающим нулем:
Фиксированный буфер кучи больше не используется, и это изменение поддерживаемых типов данных просто закрыло нашу уязвимость. Пора искать новую.
Поиск уязвимостей - II раунд
Мы отложили модуль ZCL в сторону и в конце концов нашли путь к модулю ZDP, а точнее к обработчику входящих ответов управления LQI (Link Quality Indicator). Эти сообщения являются частью модуля, который отвечает за обнаружение соседей. Периодически мост запрашивает у лампочек их известных соседей в сети ZigBee. Хотя название предполагает, что сообщения ориентированы на качество радиопередачи, структура сообщения фактически сосредоточена на полном наборе сетевых адресов для каждого соседа.
Контекст для каждого соседа, как видно в этих сообщениях следующий:
Поскольку обе стороны должны сообщать друг другу о переменном количестве соседей, которое может включать до 0x41 поддерживаемых записей в глобальном массиве соседей ipbridge, эти сообщения включают формат фрагментации. В каждом ответе лампочка сообщает мосту, что он в настоящее время отвечает L записями от смещения X до смещения X + L - 1 из возможных S записей.
Как вы помните, размеры сообщений в стеке ZigBee довольно малы, поэтому использование такого количества индексов в каждом сообщении и отправка нескольких записей по 16 байт каждая действительно ограничивает количество записей, которые могут быть включены в каждое сообщение. В результате разработчики хранят входящие записи в стеке в массиве, который может содержать до 6 записей. Однако нет никаких проверок, чтобы убедиться, что входящее поле длины действительно достаточно мало, что может привести к переполнению буфера на основе стека.
Вы можете задаться вопросом, как мы планируем передавать такое "огромное" сообщение и переполнять буфер. Из-за физического ограничения размеров сообщений по радио наша единственная надежда - найти уязвимость в модеме, а затем использовать это переполнение на основе стека для переключения с модема на основной процессор. Это означает, что даже если бы мы только что обнаружили уязвимость, ее можно было эксплуатировать только с помощью дополнительной уязвимости в дополнительном процессоре, для которого у нас даже нет микропрограммы. Не совсем хороший план, если нет ничего другого …
Перед тем, как начать такой смелый шаг, мы еще раз применили наш прием для внедрения пакетов и попытались запустить контролируемое переполнение буфера на основе стека, чтобы проверить возможность использования этой новой уязвимости. К сожалению, адрес возврата в стеке находится именно в смещении, которое мы не можем полностью контролировать при переполнении. Наше переполнение происходит путем синтаксического анализа входящих полей и помещения их в локальную структуру. Получается, что мы можем переполнить адрес возврата только значением 0x00000004.
Вердикт: не использовать. По крайней мере, это избавило нас от необходимости искать уязвимости в модеме.
Примечание: максимальное количество записей, разрешенное в BitCloud SDK, равно 2. Протокол ZigBee использует несколько индексов в сообщении фрагментации, которое может содержать не более 2 записей в каждом сообщении. Это, мягко говоря, не совсем эффективно.
Поиск уязвимостей - Раунд III — CVE-2020-6007
К счастью, 3 оказалось нашим счастливым числом. После того как мы закончили аудит кода для всех различных обработчиков сообщений, у нас возник интригующий вопрос: когда мы отправляем атрибуты ZCL, кто обрабатывает их после первоначального (уже не уязвимого) синтаксического анализа?
Пытаясь ответить на этот вопрос, мы обнаружили новый тред с названием applproc. Этот поток считывает структуру, которая включает наш проанализированный атрибут, проверяет неизвестную проверку конечного автомата и, если нам повезет, доставляет наше сообщение в функцию CONFIGURE_DEVICES_ReceivedAttribute. На рисунке 8 показан ассемблерный код этой функции:

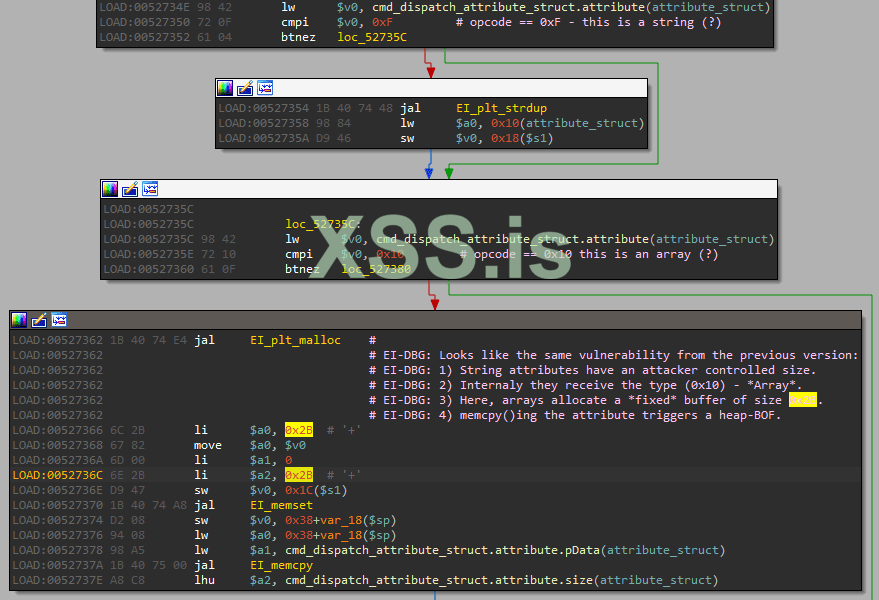

По неизвестной причине из входящей структуры извлекается код операции:
Когда мы вернулись, чтобы проверить, как инициализируется эта структура, мы увидели этот фрагмент:
Похоже, что переход от поддерживающих массивов к строкам был сделан только наполовину, так как строка по ошибке помечена как "массив" с использованием константы 0x10 вместо 0x0F. Это означает, что у нас снова есть уязвимость, связанная с переполнением буфера на основе кучи, и мы смогли вызвать ее с помощью нашего взлома наряду с небольшой модификацией нашего предыдущего PoC.
Теперь, когда у нас есть уязвимость, которая все еще зависит от неизвестной проверки конечного автомата, которую мы должны пройти, самое время распаковать прибывший передатчик и попытаться активировать уязвимость по воздуху. В следующих главах мы опишем процесс эксплуатации этой уязвимости вместе с препятствиями ZigBee, которые мы обнаружили и преодолели.
Нюхаем подсказки
Важно отметить, что мы специально выбрали оценочную плату ATMEGA256RFR2-XPRO по нескольким причинам:
Как ни странно, первый пункт оказался решающим, но мы обсудим эту часть позже.
Вы можете ожидать, что когда вы купите продукт Atmel, который поставляется с IDE на основе Visual Studio под названием "Atmel Studio", вы легко сможете создать образец проекта ZigBee, который просто прослушивает сообщения и выводит их на выход/последовательный интерфейс. К сожалению, этого не произошло. После некоторого поиска в Google мы обнаружили, что Atmel предоставляет серию полезных туториалов на YouTube, например этот https://www.you-tube.com/watch?v=Rz5VxvnsEu0 , в котором человек, плывущий на лодке (мы не шутим), рассказывает вам, как использовать менеджер расширений и загрузить пакет, который позволяет вам создать образец беспроводных проектов. Это именно то, что мы искали изначально.
Теперь, когда мы смогли перехватить некоторые сообщения, мы соединили лампочку с нашим мостом (процесс, называемый commissioning), и распечатали сообщения на последовательном выходе. На этом этапе мы поняли, что, хотя теперь у нас есть несколько записанных сообщений, у нас действительно нет надлежащего способа преобразовать их в удобочитаемый формат. Мы пробовали различные сценарии Python с открытым исходным кодом для ZigBee, но ни один из них не оказался действительно полезным. Однако нам удалось загрузить пакеты с шестнадцатеричным дампом в Wireshark, используя следующий тип инкапсуляции, показанный на рисунке 10:
Важное примечание: Wireshark не может проанализировать сообщения, если в них есть недопустимое поле FCS (Frame Check Sequence). Когда мы передаем сообщения, это поле автоматически вычисляется и добавляется антенной. Поэтому мы рекомендуем исключить это поле из входящих сообщений и заранее выбрать тип инкапсуляции, который сообщает Wireshark, что поле FCS отсутствует. Это упрощает анализ дампов входящих и исходящих сообщений.
Даже беглый взгляд показал, что не хватает нескольких вещей:
- Большинство сообщений зашифрованы, и у нас нет ключа.
- Некоторые commissioning сообщения отсутствуют, поскольку текстовый разговор выглядит не таким как должен быть.
Как мы упоминали ранее, решение использовать нашу специальную оценочную плату оказалось решающим. Протокол передает сообщения настолько быстро, что скорость передачи последовательного интерфейса вызывает критические задержки. Короче говоря, когда мы распечатываем сообщения/отправляем их на наш компьютер, мы пропускаем важные сообщения из текущего разговора. Мы должны реализовать весь эксплойт на оценочной плате (на C), если мы хотим иметь хоть малейший шанс не отставать от быстрого темпа сообщений в протоколе ZigBee.
Между тем, мы буферизовали сообщения на самой плате и отправляли их на ПК только тогда, когда наш буфер был заполнен. Это позволило нам записать большую часть сообщений. Однако мы все же упустили некоторые из них, когда и лампочка, и мост передавали вместе в течение коротких периодов времени.
Открытие криптослоя
Wireshark поддерживает возможность расшифровывать сообщения ZigBee и анализировать их расшифрованную полезную нагрузку, но вы должны предоставить им правильный ключ.
Это было хорошее время, чтобы прочитать о протоколе и узнать, как работает его криптографическая конструкция. Короче говоря, каждое устройство использует два важных ключа:
Подавляющее большинство сообщений должно быть зашифровано только с помощью сетевого ключа, а транспортный ключ используется только при передаче сетевого ключа на лампочку на этапе ввода в эксплуатацию. Это приводит нас к непосредственной проблеме: нам нужен транспортный ключ, иначе Wireshark не скажет нам, какой у нас сетевой ключ.
На рисунке 11 показан пример файла ZigBee .pcap с веб-сайта Wireshark, и сообщение Transport Key выделено:
Мы видим, что, поскольку у нас нет транспортного ключа, мы не можем расшифровать сообщение транспортного ключа, и оно просто отображается как общая команда APS.

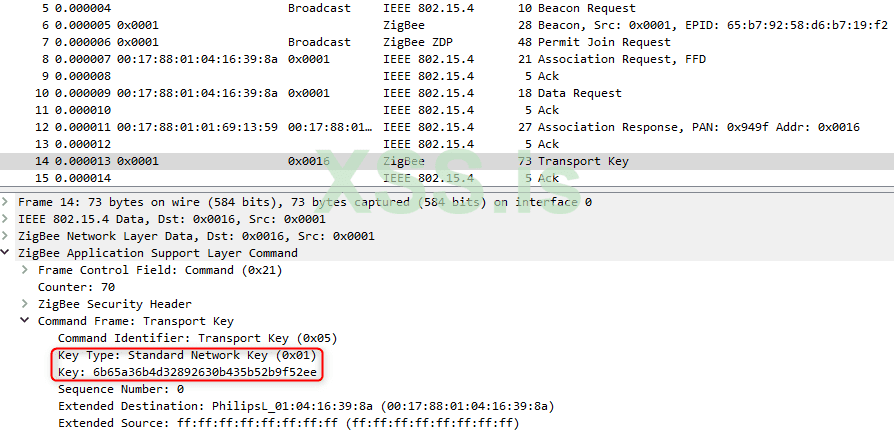

Хотя мы обнаружили несколько ключей при исследовании темы, ни один из них не помог. Похоже, мы не были первыми, кто занялся этой проблемой, поскольку в конце концов мы дошли до этого сообщения в блоге, в котором автор подробно описывает решение проблемы. Оказывается, что "обычные" ключи используются при "commissioning", но в нашем "классическом commissioning" используется другой секретный ключ. К счастью, оба ключа включены в статью, и они действительно сработали. На этот раз нам удалось успешно расшифровать сообщение внутри Wireshark. На рисунке 12 показано расшифрованное сообщение:
Примечание. Мы намеренно включили в это изображение фактический сетевой ключ.
При реализации уровней шифрования на нашей оценочной плате мы полагались на превосходную реализацию из анализатора ZigBee от Wireshark, который можно найти на GitHub.
Наивная попытка атаки
После того, как мы нашли сетевой ключ, с помощью которого лампочки и мост шифруют все свои сообщения, мы можем попытаться создать собственное враждебное сообщение ZCL и проверить, запускает ли оно нашу точку останова в уязвимой функции. После нескольких проб и ошибок у нас были хорошие и плохие новости:

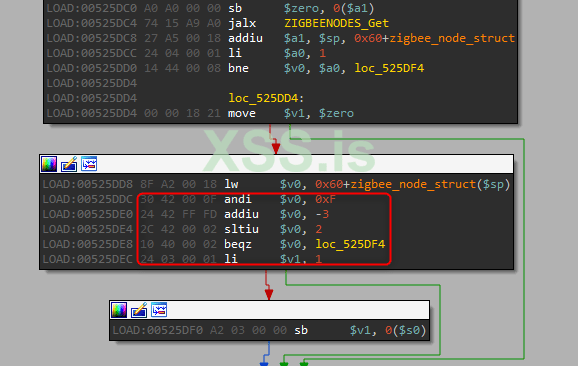

Проверка показана на рисунке 13:
Первоначально казалось, что нам может понадобиться минимум 2 или 3 лампочки в сети, но это тоже не сработало. Вернувшись к коду, мы узнали, что функция проверяет, проходит ли в данный момент лампочка, отправившая сообщение, процесс ввода.
Вывод №1: уязвимая функция доступна только при вводе в эксплуатацию новой лампочки в сети ZigBee. Законные участники сети ZigBee не могут активировать уязвимость, которую мы хотим использовать.
Classic Commissioning
Classic Commissioning - это процесс подключения (ввода в эксплуатацию) новой лампочки в нашей сети ZigBee с помощью стандартного мобильного приложения. В нашем случае мы использовали приложение Philips Hue из Android Play Store.
Удивительно, но несмотря на то, что существует множество документов и спецификаций, описывающих сообщения в протоколах ZigBee, нам не удалось найти надлежащий документ, описывающий поток сообщений во время процесса ввода в эксплуатацию. Поэтому мы объединили два подхода и надеялись, что в конечном итоге реализуем достаточно сообщений и убедим наше мобильное приложение в том, что мост действительно обнаружил "новую" лампочку. Подходы были следующими:
Вывод №2: Мост не будет принимать новые лампочки в сеть, если пользователь активно не заказывает ему поиск новых лампочек. Это хороший выбор дизайна, который значительно снижает поверхность атаки на самом мосту. В нашем сценарии атаки мы должны каким-то образом заставить пользователя нажать эту кнопку в своем приложении.
Это также означает, что перед каждым экспериментом мы должны были нажимать кнопку в приложении (давая нам период отсрочки в 1-2 минуты), и только затем запускать нашу программу с оценочной платы. Так было, когда мы пытались узнать о сообщениях на этапе ввода в эксплуатацию, а также при тестировании эксплойта. Не совсем гладкая автоматическая процедура, но со временем она сработала.
Как мы обещали ранее, вот ссылка на полную запись в формате .pcap ( https://github.com/CheckPointSW/Cyber-Research/tree/master/Vulnerability/Smart_Lightbulbs) классического ввода в эксплуатацию с нашей моделью моста до момента, когда мобильное приложение уведомит нас о новой лампочке. Сообщения удаляются из своего поля FCS, а pcap не содержит сообщений IEEE 802.15.4 Ack, поскольку они отправляются в качестве подтверждения почти после каждого сообщения.

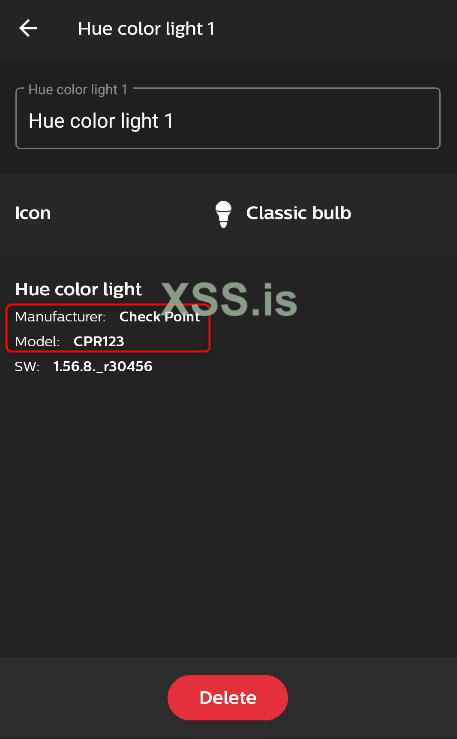

На рисунке 14 показана созданная нами новая лампочка, которая отображается в приложении, если пользователь запрашивает полную информацию.
Как видите, на этапе ввода в эксплуатацию происходит обмен несколькими управляемыми строковыми полями. Мы решили обозначить нашу новую лампочку как новую лампочку Check Point Research, модель "CPR123".
Этап ввода в эксплуатацию можно разделить на 4 основные части:
Только во время фазы ZCL мы можем начать отправлять наши вредоносные сообщения ZCL, пытаясь вызвать переполнение буфера на основе кучи, которое мы обнаружили ранее. Мы можем отправлять злонамеренные ответные сообщения независимо от фактических запросов, которые отправляет мост, но мы можем начать их отправлять только после того, как достигнем этой фазы в процессе ввода в эксплуатацию.
Атака на кучу
Мы решили решать наши проблемы по очереди. Наша первая цель состояла в том, чтобы успешно использовать уязвимость на основе кучи и перейти к произвольному адресу памяти, а затем обнаружить, куда перейти. Это оказалось неправильным решением, поскольку куча сильно изменялась в зависимости от сообщений, с которыми мы помещали шелл-код в память цели.
Первое, что нужно сделать при эксплуатации переполнения буфера на основе кучи, - это проверить, какая реализация кучи используется целью. В нашем случае цель использует uClibc, что означает "micro LibC". Точная версия четко указана в имени файла библиотеки: libuClibc-1.0.14.so. Имея на выбор несколько различных реализаций кучи, которые поддерживаются этой библиотекой, мы легко заметили в двоичном коде использование "стандартной реализации malloc", которая основана на dlmalloc.
Для небольшой реализации LibC, основной целью которой являются продукты с ограниченными ресурсами памяти и ЦП, реализация довольно проста:

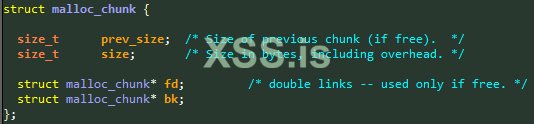

Для "стандартной" реализации dlmalloc это метаданные, используемые этой реализацией кучи:
Выбираем нашу цель внутри кучи
Двусвязные списки иногда предлагают отличный примитив для эксплойтов, поскольку во время отключения списка поврежденный узел может вызвать операцию Write-What-Where. Однако мы уже не в начале 2000-х, и этот примитив не будет работать для нас в этой популярной реализации кучи. Вместо этого разработчики развернули механизм защиты, известный как "Safe Unlinking", который проверяет "forward" и "backward" указатели перед их использованием.
Из-за этой заищты мы решили вместо этого атаковать Fast-Bins. Они состоят из односвязных списков, что означает, что они не могут быть должным образом проверены, как предыдущие двусвязные списки.

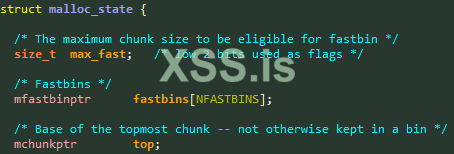

Fast-Bins представляют собой массив "ячеек" разного размера, каждая из которых содержит односвязный список фрагментов до заданного размера. Минимальный размер ячейки содержит буферы размером до 0x10 байт, следующий содержит буферы размером от 0x11 до 0x18 байтов и так далее. В ходе исследования мы обнаружили интересную ошибку в реализации метода free():
Основываясь на том, что наименьший размер выделения должен быть 0x10, макрос fastbin_index() делит размер на 8, вычитает из него 2 и использует результат в качестве индекса для массива Fast-Bin. Если мы можем повредить запись метаданных для данного освобожденного фрагмента, мы можем изменить этот индекс на одно из недопустимых значений: -1 или -2.
Использование недопустимого значения -1 сохраняет наш освобожденный буфер в поле max_fast, которое отвечает за настраиваемый максимальный размер для fast bin. Сохранение указателя в этом поле, вероятно, нанесет ущерб, но как насчет недопустимого индекса -2?
Используя отладчик, мы увидели, что перед глобальной структурой malloc_state ничего не хранится, а это означает, что сохранение указателя в fastbins[-2] не испортит ничего важного. Кроме того, malloc() не подумает о проверке этого недопустимого Fast-Bin на предмет любого выделения, которое будет возвращено пользователю. Для любого практического использования мы просто создали /dev/null bin, дающий нам примитив для утечки памяти из кучи, примитив, который может помочь нам привести его в желаемое состояние.
План переполнения
Наша уязвимость дает нам контролируемое переполнение буфера на основе кучи из буфера размером 0x2B до примерно 70 байт. Из-за базовых выравниваний в куче мы, скорее всего, получим буфер размером 0x30 (мы получим буфер большего размера, только если у нас закончатся подходящие буферы). Кроме того, в реализации кучи есть странность:
Эта причудливая реализация, вероятно, сэкономила кому-то 4 байта на каждый блок malloc, но она, конечно же, не упростила чтение или отладку кода.

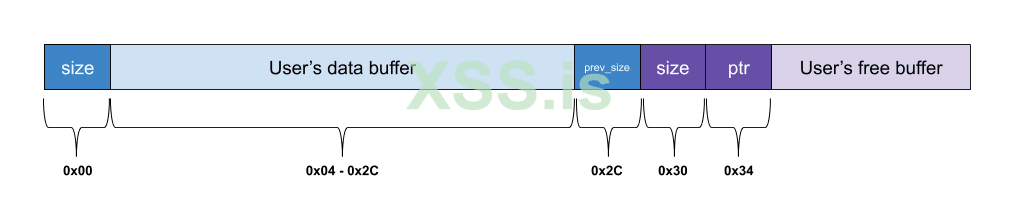

Имея в виду все эти детали, наш генеральный план состоит в том, чтобы переполнить соседний свободный буфер, расположенный в Fast-Bin. На рисунке 19 показано, как выглядят буферы до нашего переполнения:

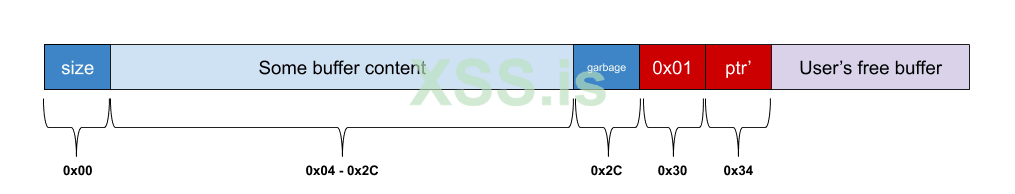

На рисунке 20 показаны те же два буфера после нашего переполнения:
Используя наше переполнение, мы планируем изменить размер соседнего буфера на 1. Поскольку размер всегда делится на 4, два младших бита хранят биты флагов prev_inuse и is_mmaped. На практике мы сообщили куче, что наш буфер все еще используется, и что размер соседнего (свободного) буфера равен нулю.
Мы также модифицируем то, что, как мы надеемся, является односвязным указателем на запись Fast-Bin. Изменяя этот указатель на наш собственный произвольный адрес, мы можем заставить кучу думать, что теперь там хранится новый освобожденный кусок. Запуская последовательность выделения размера, соответствующего размеру соответствующего Fast-Bin, мы можем получить примитив Malloc-Where, с помощью которого мы планируем добиться выполнения нашего кода.
Вот краткое описание различных сценариев, с которыми мы можем столкнуться во время нашего переполнения:
Мы можем проиграть только в одном из четырех сценариев, а в остальных мы либо напрямую выигрываем, либо продвигаемся к победе. Будем надеяться, что шансы в нашу пользу, и постараемся переполнить наименьшее количество раз, необходимое для успешного эксплойта.
Специальное примечание: после того, как мы закончили это исследование, мы разработали средство защиты под названием "Safe Linking", которое защищает односвязные списки в куче от эксплойтов, подобных тому, который мы только что описали. Эта функция уже интегрирована в последние версии uClibc-NG и glibc.
Формирование кучи
Самая важная часть формирования кучи в форме, показанной выше, заключается в том, что основной процессор довольно слаб. Если мы отправляем много сообщений и отправляем их достаточно быстро, мы фактически лишаем некоторые потоки в целевой программы. Это означает, что во время нашей атаки потоки в нашем потоке данных являются практически единственными потоками, выполнение которых запланировано. Это важное поведение значительно увеличивает вероятность успеха, так как снижает шум в куче до минимального уровня.
Обладая этим важным открытием и зная, что мы переполняем кучу из-за выделения памяти размером 0x30 байт, мы разработали простой план:
Первая фаза - самая медленная, поскольку мы хотим, чтобы буферы постепенно освобождались, прежде чем мы начнем наше переполнение. Опять же, мы стремимся к переполнению непосредственно в освобожденный буфер.
На втором этапе мы надеемся изменить указатель Fast-Bin, чтобы он указывал непосредственно на адрес указателя на free() в GOT. Таким образом, третья фаза отправляет сообщения, и одно из них сохраняется в GOT, поскольку куча ошибочно считает, что это свободный буфер кучи. Этот примитив Malloc-Where теперь превращается в полностью контролируемый сетевой пакет, который записывается в произвольный адрес памяти, очень сильный примитив эксплойта. И сам триггер сразу же; при вызове free() одно из наших сообщений перескакивает на выполнение нашего шелл-кода.
Хранение нашего шеллкода
Поскольку большинство распределений использует кучу (которая рандомизирована операционной системой Linux), задача поиска управляемого адреса, по которому мы можем хранить наш шелл-код, оказалась относительно сложной. Кроме того, поскольку модем отправляет короткие текстовые сообщения в основной ЦП, у нас нет глобального буфера, который может хранить длинный двоичный контент по нашему выбору.
В конце концов, мы пришли к выводу, что мы не можем быть разборчивыми и должны использовать единственный глобальный массив, который, как мы видели, достаточно большой: массив, в котором мост хранит записи входящих (LQI) соседей. У этого массива есть свои плюсы и минусы:
Плюсы
Минусы
Позже мы также узнали, что мы даже не можем использовать всю емкость записей 0x41. Однако, когда у вас не так много вариантов, вы не можете позволить себе быть разборчивым.
Ограничения на каждую соседнюю запись:
Вдобавок ко всему, у нас действительно нет 10 соседних контролируемых байтов, поскольку мост проверяет уникальность каждой записи. Каждый "расширенный сетевой адрес" должен быть уникальным, что легко сделать из-за его размера в 8 байтов. Каждый "короткий сетевой адрес" также должен быть уникальным, а это совершенно другая история, поскольку мы должны проявить творческий подход, чтобы обойти это ограничение и использовать как можно больше байтов.

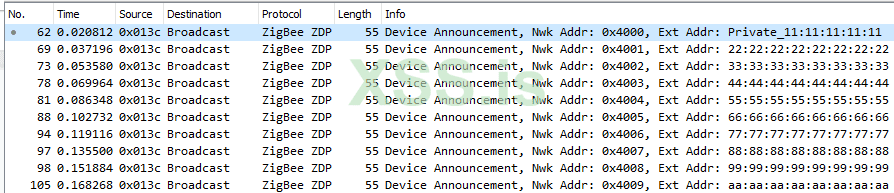

Правильный способ доставки наших "записей о соседях" на мост - это управляющие сообщения LQI (Link Quality Indicator). Однако на этот раз и модем, и основной ЦП отслеживают правильность конечного автомата, и мы можем отправлять наши сообщения только в качестве правильных ответов на запросы, исходящие от самого моста. К сожалению, мост выдает эти запросы только после завершения фазы ZCL, а это означает, что мы можем подготовить шелл-код в памяти цели только после того, как окно возможности для эксплуатации закрыто.
На этом этапе мы проверили содержимое массива памяти и увидели, что наши сетевые адреса также хранятся здесь, хотя мы еще не отправили никаких сообщений LQI. Дальнейшее изучение показало, что сообщение DEVICE_ANNOUNCE, которое мы передаем на этапе принятия, также добавляет одну запись в массив соседей. Фактически это означает, что это массив адресной книги, а не "массив соседей".
Здесь все начало запутываться. Для каждого нового адреса мост отправляет соответствующий запрос маршрута, пытаясь узнать, как достичь этого нового узла ZigBee. Эти передачи сделали мост довольно нестабильным и повлияли на и без того нестабильные таймауты остальных конечных автоматов протокола. Нашим решением этой новой проблемы было использование нескольких лампочек:
Поскольку только первая лампочка может успешно завершить этап ввода в эксплуатацию, пользователь не имеет ни малейшего представления о том, что на мосту были замечены дополнительные фантомные лампочки.
Идеальный дизайн шеллкода
Если мы используем инструкции сборки Mips16, большинство наших инструкций состоят из 2 байта каждая, а более сложные инструкции состоят нам 4 байта каждая. В идеале мы можем использовать первые 8 байтов для выполнения нескольких инструкций сборки и использовать последние 2 байта для перехода к следующей записи. В большинстве случаев мы перескакиваем на 6 байтов вперед (к следующей записи), а это означает, что инструкции перехода каждый раз одинаковы и нарушают ограничение. Однако мы можем использовать различные инструкции перехода, если, например, у нас есть условные переходы.
План нашего шелл-кода состоит в том, чтобы изменить исходный ELF и создать бэкдор. Наши модификации кучи, скорее всего, приведут к нестабильности процесса, мягко говоря. Если мы изменим сам ELF, то после сбоя процесса программный демон (сторожевой таймер) перезапустит его, и на этот раз он будет содержать наш встроенный бэкдор.
Этот план был хорош на бумаге, но и путь к файлу ELF, и сам бэкдор были слишком велики для нашего ограничения до 10 последовательных управляемых байтов в каждой записи. Идея, которую мы придумали, заключалась в простом цикле декодера:
Хотя шелл-код работал нормально в нашей фиктивной среде, он столкнулся с несколькими препятствиями, когда мы попробовали его на нашей реальной цели.
Во-первых, шеллкод был дорогим: он состоял из 0x19 записей; изначально мы отправляли только 0x10 записей при тестировании эксплойта для уязвимости на основе кучи. Простое добавление всего 9 записей оказалось слишком большим: мост был слишком неустойчивым, и наша третья лампочка не достигла фазы ZCL.
После долгих вычислений нам удалось втиснуть наш прекрасный настраиваемый шелл-код в записи 0x12 не очень удобочитаемого шелл-кода. Мы успешно обошли это ограничение по размеру и смогли начать отладку нашего шелл-кода на реальной цели (используя наш удаленный gdbserver).
Здесь мы обнаружили недостатки в нашем первоначальном плане. Цикл декодера в архитектуре Mips требует, чтобы мы вызывали sleep(), чтобы у нас не было проблем с кешем. В противном случае наши переупорядоченные записи не будут распространяться (сбрасываться) в кэш инструкций процессора (I-Cache), и фактически он выполняет некоторый случайный мусор вместо нашего полного шелл-кода. Эта функция sleep() означала, что мы в значительной степени разрушили целевую кучу, и пока мы спали прекрасным сном, другие потоки были оставлены, чтобы разобраться с нашим беспорядком и потерпели крах.
Мы не могли позволить себе расширить наш шелл-код в наших попытках восстановить поток программы и избежать сбоев, и оказалось, что файл ELF даже не был доступен для записи во время выполнения, поэтому нам пришлось разработать новый план для нашего шелл-кода.
Смелый дизайн шеллкода
Если нам уже нужно восстановить поток выполнения, чтобы программа не аварийно завершила работу во время sleep(), мы можем полностью восстановить его и установить бэкдор в нашем адресном пространстве собственной памяти. Таким образом, нам не нужно писать ни в один файл, а отсутствие пути к файлу может устранить первоначальную потребность в дорогостоящем цикле декодера.
Мы вернулись к чертежной доске и через несколько дней нам удалось написать новый шелл-код, который выполняет следующий набор задач (по порядку):
Второй момент был довольно интересным, поскольку оказалось, что простая отправка слишком большого количества сообщений в быстром темпе приводила к тому, что некоторые потоки зависали. Когда мы закончили, сторожевой таймер увидел, что эти потоки не отвечают, и вышел из программы вместе с хорошим сообщением системного журнала, которое было отправлено производителям. Вероятно, сейчас самое время извиниться перед производителями, которые теперь могут подумать, что с одним из их продуктов что-то не так, поскольку он постоянно отправлял им десятки отчетов системного журнала.
В конце концов, после некоторой отладки мы получили рабочий шелл-код из 0x10 записей. На рисунке 22 показана структура памяти нашего шелл-кода, как показано в IDA:
Как видите, начальные записи содержат код, который нужно выполнить, а последние 3 записи хранят переменные конфигурации, включая данные для установленного бэкдора. Каждая запись кода выполняет несколько инструкций ассемблера и переходит к следующей записи, пока мы не завершим все наши задачи и не вернемся к исходному потоку выполнения программы.
Наш бэкдор
Мы не собираемся слишком глубоко погружаться в технические аспекты нашего бэкдора, поскольку мы не публикуем полностью вооруженный эксплойт. Мы можем поделиться тем, что наш бэкдор дал нам примитив Write-What-Where, используя специально созданное сообщение, которое мы теперь можем отправить на целевой мост с нашей "законной" лампочки. Мы использовали этот стабильный примитив записи для записи загрузчика Scout в память RWX, а затем использовали тот факт, что код все еще доступен для записи, чтобы перенаправить выполнение на наш новый шелл-код.
Загрузчик Scout просто подключился через TCP к нашим серверам, получил исполняемый файл, который нужно было отбросить и развернуть на мосту, и выполнил его. На рисунке 23 мы видим процесс /tmp/exploit, который выполняет следующий этап нашей атаки.
Используя нашу совершенно новую цель Mips, мы смогли расширить Scout для поддержки архитектуры Mips, и в нашем тестовом примере это сработало отлично.
Объединение частей эксплойта
В нашем сценарии атаки мы хотим взять под контроль мост из сети ZigBee и использовать его как точку воздействия для атаки дополнительных компьютеров в IP-сети. Но во-первых, наша уязвимость требует, чтобы мы обманом заставляли пользователя искать новые лампочки, а это не совсем простой шаг. Используя примитивы атаки из первоначального исследования, мы разработали следующий план:
Для нашей демонстрации мы решили использовать утекший эксплойт NSA EternalBlue, как и в нашем исследовании FAX. Эксплойт запускается с самого моста и используется для атаки непропатченных компьютеров внутри IP-сети цели.
Примечания по защите продукта
Во второй части видео на YouTube вы можете увидеть попытку эксплуатации того же уязвимого моста Hue Bridge, когда на этот раз мы установили на него наш наноагент IoT. Этот нано-агент обеспечивает целостность управления потоком (CFI) и добавляет защиту устройства к самой прошивке, таким образом успешно выявляя и блокируя нашу атаку, даже не зная про эксплоит нулевого дня, который мы использовали.
Check Point предоставляет консолидированное решение безопасности, которое укрепляет и защищает прошивку устройств IoT. Используя недавно приобретенную технологию, Check Point позволяет организациям защититься от атак на уровне устройств до того, как устройства будут скомпрометированы, с помощью защиты времени выполнения на устройстве. В дополнение к безопасности на уровне устройства Check Point предлагает защиту IoT на уровне сети, отслеживая трафик IoT, выявляя злонамеренные соединения или попытки доступа и блокируя их.
Скоординированное раскрытие информации
Источник: https://research.checkpoint.com/2020/dont-be-silly-its-only-a-lightbulb/
Автор перевода: yashechka
Переведено специально для портала xss.pro (c)
Несколько лет назад группа исследователей показала, как они могут взять на себя управление умными лампочками и как это, в свою очередь, позволяет им создавать цепную реакцию, которая может распространиться по всему современному городу. Их исследование подняло интересный вопрос: помимо отключения электричества (и, возможно, нескольких приступов эпилепсии), могут ли эти лампочки представлять серьезный риск для нашей сетевой безопасности? Могут ли злоумышленники каким-то образом преодолеть разрыв между физической сетью Интернета вещей (лампочки) и даже более привлекательными целями, такими как компьютерная сеть в наших домах, офисах или даже в наших умных городах?
Мы здесь, чтобы сказать вам ответ: да.
Продолжая с того места, где закончилось предыдущее исследование, мы переходим к сути: интеллектуальному концентратору, который действует как мост между IP-сетью и сетью ZigBee. Маскируясь под законную лампочку ZigBee, мы смогли использовать уязвимости, обнаруженные в мосте, что позволило нам проникнуть в прибыльную IP-сеть с помощью удаленного беспроводного эксплойта ZigBee.
Ниже представлена видео-демонстрация этой атаки:
Это исследование было проведено с помощью Института информационной безопасности Check Point (CPIIS) Тель-Авивского университета.
Введение
После того, как мы закончили наше предыдущее исследование (Say Cheese: How I Ransomwared Your DSLR Camera), мы решили расширить наш отладчик (Scout) для поддержки дополнительных архитектур, таких как MIPS. Поскольку лучший способ сделать это - начать исследование архитектуру MIPS, я попросил в Твиттере предложить нам хорошую цель для исследования уязвимостей.
Как правило, люди ответили несколькими многообещающими предложениями, и самый многообещающей из них был от моего старого коллеги: Eyal Ronen (@eyalr0), который сейчас занимает должность исследователя в CPIIS. Eyal Ronen предложил мне продолжить его исследования умных лампочек. В своем первоначальном исследовании его группа смогла взять под контроль только сами лампочки. Он считал, что можно использовать эту позицию в сети ZigBee для развертывания атаки на мост, соединяющий сеть ZigBee с IP-сетью. По сути, этот новый вектор атаки позволяет злоумышленнику проникнуть в IP-сеть из сети ZigBee, используя беспроводную атаку.
Предыдущая работа
В статье "Интернет вещей становится ядерной ягрозой: создание цепной реакции ZigBee группа исследователей под руководством Eyal Ronen (@eyalr0), Colin O’Flynn (@colinoflynn) и Adi Shamir проанализировала аспекты безопасности интеллектуальных лампочек ZigBee. В частности, они сосредоточились на бридже Philips Hue и лампочках, продемонстрировав серию эксплоитов:
Объединив эти 3 продемонстрированные атаки, исследователи утверждали, что, взяв под контроль выбранную подгруппу лампочек в умном городе, они могут вызвать ядерную цепную реакцию, которая в конечном итоге может взять под контроль все лампочки в городе.
Из-за характера атак поставщик смог заблокировать только вторую атаку, что позволило нам:
Получив подробное объяснение из первоначального исследования и вооружившись Philips Hue Bridge, которую Eyal R удалось получить из их лаборатории, мы были готовы начать это многообещающее новое исследование.
ZigBee 101
Согласно Википедии, "ZigBee - это основанная на IEEE 802.15.4 спецификация для набора высоко-уровневых протоколов связи, используемых для создания… маломощных, низко-скоростных беспроводных одноранговых сетей непосредственной близости". Не путать с IEEE 802.11 (WiFi), согласно модели OSI, IEEE 802.15.4 является техническим стандартом для сетевого протокола на основе радио, который действует как уровни 1-2 сетевого стека ZigBee.
Чтобы получить представление об этом протоколе с низкой скоростью передачи данных, максимальная единица передачи (MTU) для кадра на нижележащем MAC-уровне IEEE 802.15.4 составляет 127 байтов. Это означает, что, если не используется фрагментация, сообщения сетевого стека ZigBee очень ограничены по размеру. Надеюсь, это ограничение не слишком сильно ограничит нас в поиске, а затем и в использовании уязвимостей в реализации ZigBee.
Поверх уровня радиосети ZigBee определяет полный стек сетевых уровней, как видно на этом рисунке, взятом из (более старой версии) спецификаций ZigBee:
Короче говоря, мы можем примерно разделить сетевой стек на 4 уровня (в порядке возрастания):
ZDP = ZigBee Device Profile
ZCL = ZigBee Cluster Library
Для тех из вас, кто знаком с протоколом SNMP, ZCL выглядит как другая кодировка того же логического интерфейса. Уровень ZCL позволяет устройствам запрашивать (READ_ATTRIBUTE) и устанавливать (WRITE_ATTRIBUTE) набор значений конфигурации (кластеры), что в конечном итоге позволяет оператору (мосту) управлять лампочками. Например, атрибуты кластера управления цветом включают:
Этот пример также показывает, что это не обычные бело-желтые лампочки. Эти умные лампочки поддерживают широкий диапазон цветов, которыми можно управлять с помощью цветовой палитры (RGB).
Достичь нашей цели
Нашей целью в этом исследовании является линейка продуктов Philips Hue, а точнее Philips Hue Bridge. В качестве примечания: линейка продуктов Hue возникла в подразделении Philips-Lighting компании Philips и теперь выпускается под торговой маркой третьей компании под названием Signify.
Хотя "умные" световые решения пока не так популярны в Израиле, мы обнаружили, что во многих других странах это не так. Например, в этой статье за 2018 год говорится (https://essentialinstall.com/news/smart-home/philips-hue-takes-top-spot-for-smart-lighting-in-uk-but-market-remains-competitive/#:~
argetText=In fact, nearly 5% of,with Philips Hue smart bulbs.), что Philips Hue занимает 31% доли рынка интеллектуального освещения в Великобритании, которым пользуются более 430000 домашних хозяйств. Фактически, когда мы представили результаты нашего исследования некоторым вице-президентам нашей компании, они сказали нам, что все светильники в их доме произведены брендом Philips Hue.На следующем рисунке, взятом из оригинального исследования, показана сетевая архитектура дома или офиса, в котором используется этот продукт:
ZLL - это аббревиатура от ZigBee Light Link, который представляет собой уровень настройки сетевого стека ZigBee, ориентированный на световые устройства: как лампочки, так и мост, который ими управляет.
С одной стороны, у нас есть устройства ZigBee: лампочки, коммутатор и бридж. А с другой стороны, у нас есть IP-устройства в "обычной" компьютерной сети: наш мобильный телефон, маршрутизатор и снова бридж. Как следует из его имени, бридж - единственное устройство, которое присутствует в обеих сетях, и его роль заключается в переводе команд, которые мы отправляем из мобильного приложения, в радиосообщения ZigBee, которые затем отправляются на лампочки.
Архитектура Бриджа
Мы уже знали, что мост использует процессор MIPS (поэтому мы изначально выбрали его), но оказалось, что его архитектура еще сложнее. На рисунке 3 мы показываем плату моста (модель 2.0) после того, как мы извлекли его из пластикового корпуса:
С этого момента мы называем центральный процессор Atmel модемом. Это главным образом связано с тем, что основной центральный процессор разгружает обработку низкоуровневых сетевых задач ZigBee, которые должны выполняться исключительно на этом процессоре. Это означает, что и физический уровень, и уровень NWK обрабатываются модемом, который, в свою очередь, может запрашивать у основного центральный процессор необходимые значения конфигурации.
К нашему удивлению, основной процессор работает под управлением ядра Linux, а не операционной системы реального времени. Это оказалось весьма полезным, когда нам нужно было извлечь прошивку и отладить основной процесс, отвечающий за основную логику моста.
На своем веб-сайте Colin O’Flynn (@colinoflynn) описывает, как подключиться к открытому последовательному порту и получить права root на плате. Это отличное руководство для всех, кто имеет дело со встроенными устройствами Linux и, в частности, имеет дело с загрузчиком U-Boot. К сожалению, у меня не было необходимого оборудования для подключения к последовательному интерфейсу. К счастью, я посоветовался со своим младшим братом, который помог мне, и сказал, какие последовательные кабели мне нужно заказать. Итак, мы начали реверс инжиниринг старой версии прошивки (от 2016 года), которую я получил от Eyal R, пока я ждал, пока прибудут кабели.
ipbridge
Основным процессом в главном процессоре является процесс ipbridge. Базовая разведка показывает, что это классический случай файла ELF:
Это несколько смешанное состояние, которое мы часто наблюдаем при работе с целями под управлением Linux. Операционная система включает некоторые функции безопасности по умолчанию, и обычно поставщик не пытается активно активировать дополнительные функции, такие как PIE (Position Independent Executable) или даже canaries стека. С нашей точки зрения как злоумышленников, использование уязвимости будет нелегким, поскольку существует некоторая ASLR (рандомизация адресного пространства), но это все еще возможно, потому что есть некоторые фиксированные известные адреса памяти, которые мы можем использовать в нашем эксплойте.
Перед тем, как начать реверс инжиниринг процесса, мы заметили, что дизассемблер не может различать разделы кода Mips и Mips16 (аналогично случаю Arm и Thumb в прошивке ARM).К счастью для нас, это сработало достаточно хорошо: изначально у нас было 2525 функций, а после выполнения у нас был более чистый двоичный файл с 3478 отмеченными функциями. Теперь мы начали реверс инжиниринг нашего двоичного файла без необходимости вручную улучшать анализ IDA Pro.
Сразу после того, как мы начали фазу обратного проектирования, мы увидели нечто странное. По какой-то причине, похоже, мы ожидаем, что наши сообщения будут приходить в текстовой форме ?!
На рисунке 4 мы можем увидеть список строк, которые мы ожидаем найти во входящем сообщении. Каждая строка направляет наше сообщение определенной функции-обработчику, такой как функция, которую мы назвали EI_zcl_main_handler. На этом этапе мы еще раз проверили спецификации ZigBee, так как это не имело смысла. Протокол должен быть двоичным и с действительно низкой пропускной способностью, почему наша программа думает, что она должна получать длинные строки?
Прочитав еще раз заключения Eyal R. и Colin, все стало ясно. У модема есть дополнительная роль, которую мы изначально проигнорировали: он переводит двоичные сообщения в текстовое представление, а затем отправляет их через интерфейс USB-to-Serial. Таким образом, основной процессор считывает простые для обработки текстовые сообщения с последовательного устройства, которое отображается как файл в операционной системе.
Colin обнаружил доказательства того, что лампочки используют SDK Atmel BitCloud, который теперь является закрытым и должен быть приобретен у Atmel. Следовательно, имеет смысл предположить, что тот же программный стек также используется в качестве уровня "декодера" в процессора модема в мосте:
Таким образом, основной процессор должен быть знаком только с логическими аспектами стека ZigBee, но не нуждается в реализации сложных функций декодирования и анализа, которые уже включены в стек, поставляемый с модемом Atmel.
С точки зрения безопасности этот выбор конструкции имеет свои плюсы и минусы. Насколько нам известно, это имеет огромное значение. У нас есть только прошивка для процесса ipbridge, которую мы также можем отлаживать с помощью удаленного gdbserver, который мы скомпилировали и разместили в файловой системе моста. Прошивка модема зашифрована, и будет нелегко воссоздать шаги из первоначального исследования, чтобы извлечь этот ключ (используя атаку анализа мощности) и расшифровать прошивку модема.
Это означает, что мы можем рассматривать модем только как черный ящик, который выполняет большой анализ и, возможно, даже содержит несколько конечных автоматов. У нас есть несколько подсказок из версии частичного кода, которая находится на GitHub (которой несколько лет), но для всех намерений и целей это просто черный ящик, который может блокировать некоторые из наших атак, если они потребуют от нас отправки искаженных сообщений.
Ничто в этом исследовании не будет легким, поэтому мы просто добавляем это новое препятствие в наш список и продолжаем.
Поиск уязвимостей - I раунд
Теперь, когда мы поняли, почему модем отправляет нам текстовые сообщения на последовательное устройство, мы отследили поток сообщений между различными потоками и начали искать уязвимости в каждом из различных обработчиков. Наши усилия были сосредоточены на обработчике ZCL, поскольку он поддерживает операции чтения/записи для широкого спектра атрибутов типов данных:
Как вы, наверное, понимаете, обработка полей переменной длины во встроенном устройстве - верный рецепт уязвимостей. На рисунке 5 показан ассемблерный код, обрабатывающий этот случай:
Примечание: Имейте в виду, что архитектура MIPS использует слот задержки, поэтому при вызове malloc() значение 0x2B передается в качестве аргумента внутри слота задержки в инструкции: li $ a0, 0x2B. Это может немного сбить с толку любого, кто впервые читает ассемблерный код MIPS.
Что мы нашли? Злоумышленник может отправить злонамеренный ответ на сообщение READ_ATTRIBUTE, содержащее искаженный массив байтов, размер которого превышает фиксированный размер 43 байта (0x2B). Это вызывает контролируемое переполнение буфера на основе кучи без каких-либо байтовых ограничений.
Возможные ограничения этой потенциальной уязвимости:
Это не самая простая уязвимость для использования, но, тем не менее, это серьезная уязвимость.
Наконец, наши последовательные кабели наконец прибыли, и мы немедленно начали проверять, действительно ли мы обнаружили уязвимость. Мы скомпилировали gdbserver и поместили его в файловую систему моста, и теперь мы столкнулись с новым препятствием: у нас нет передатчика, с помощью которого можно было бы атаковать. После еще одной консультации с Eyal R. мы купили оценочную плату процессора лампочки, как это сделала его команда в своем исследовании.
Тем временем мы обнаружили хак, который позволил нам проверить наличие этой уязвимости даже без передачи радиосообщения по воздуху (надеясь, что модем не заблокирует нас в дальнейшем). Процесс ipbridge поддерживает режим тестирования отладки, который активируется путем подключения к двум именованным каналам, которые процесс прослушивает с помощью потока отладки:/tmp/ipbridgeio_in и /tmp/ipbridgeio_out. Хотя эти возможности отладки не очень полезны, мы исправили двоичный файл, чтобы сообщения, поступающие по этим каналам, добавлялись в очередь сообщений, как если бы они поступали от самого модема.
Используя этот небольшой двоичный патч, мы смогли создать наш собственный процесс, который подключается к именованным каналам и отправляет (текстовые) сообщения, направленные на попадание в уязвимую функцию кода. После некоторых проб и ошибок и с помощью нашего отладчика мы смогли активировать уязвимость и доказать, что она существует. Единственное предостережение - модем все еще может блокировать его, а для этого нам необходимо передавать атаку по радио.
В ожидании передатчика прибыл наш полный стартовый комплект Philips Hue с новым мостом модели 2.1 и 3 лампочками. Похоже, сейчас самое время извлечь новую прошивку из моста вместе с обновлением моста 2.0 до последней версии. Ведь до сих пор мы работали над прошивкой 2016 года, и за это время все могло измениться.
К сожалению, все действительно изменилось.
Первое, что мы заметили в новой прошивке, - это ее размер. По какой-то причине ELF-файл ipbridge вырос с 1221 КБ до 3227 КБ. Открытие его в IDA Pro показало нам главное отличие: двоичный файл (случайно?) был отправлен с отладочными символами. Это отличная новость, которая действительно может помочь нам в наших попытках реверс инжиниринга. На рисунке 6 показаны некоторые из этих символов:
Используя это новое открытие, мы узнали, что наша первоначальная обратная разработка была относительно точной, и имя уязвимой функции оказалось:
SMARTLINK_UTILS_ReadAttributeValue.
При анализе уязвимой функции в новой версии прошивки нас ждал неприятный сюрприз. Список поддерживаемых типов данных был обновлен, и теперь производитель поддерживает символьные строки (0x42) вместо байтовых массивов (0x48). Хотя строки по-прежнему имеют переменную длину, выделение теперь изменено, чтобы быть более подходящим для строк с завершающим нулем:
Фиксированный буфер кучи больше не используется, и это изменение поддерживаемых типов данных просто закрыло нашу уязвимость. Пора искать новую.
Поиск уязвимостей - II раунд
Мы отложили модуль ZCL в сторону и в конце концов нашли путь к модулю ZDP, а точнее к обработчику входящих ответов управления LQI (Link Quality Indicator). Эти сообщения являются частью модуля, который отвечает за обнаружение соседей. Периодически мост запрашивает у лампочек их известных соседей в сети ZigBee. Хотя название предполагает, что сообщения ориентированы на качество радиопередачи, структура сообщения фактически сосредоточена на полном наборе сетевых адресов для каждого соседа.
Контекст для каждого соседа, как видно в этих сообщениях следующий:
Поскольку обе стороны должны сообщать друг другу о переменном количестве соседей, которое может включать до 0x41 поддерживаемых записей в глобальном массиве соседей ipbridge, эти сообщения включают формат фрагментации. В каждом ответе лампочка сообщает мосту, что он в настоящее время отвечает L записями от смещения X до смещения X + L - 1 из возможных S записей.
Как вы помните, размеры сообщений в стеке ZigBee довольно малы, поэтому использование такого количества индексов в каждом сообщении и отправка нескольких записей по 16 байт каждая действительно ограничивает количество записей, которые могут быть включены в каждое сообщение. В результате разработчики хранят входящие записи в стеке в массиве, который может содержать до 6 записей. Однако нет никаких проверок, чтобы убедиться, что входящее поле длины действительно достаточно мало, что может привести к переполнению буфера на основе стека.
Вы можете задаться вопросом, как мы планируем передавать такое "огромное" сообщение и переполнять буфер. Из-за физического ограничения размеров сообщений по радио наша единственная надежда - найти уязвимость в модеме, а затем использовать это переполнение на основе стека для переключения с модема на основной процессор. Это означает, что даже если бы мы только что обнаружили уязвимость, ее можно было эксплуатировать только с помощью дополнительной уязвимости в дополнительном процессоре, для которого у нас даже нет микропрограммы. Не совсем хороший план, если нет ничего другого …
Перед тем, как начать такой смелый шаг, мы еще раз применили наш прием для внедрения пакетов и попытались запустить контролируемое переполнение буфера на основе стека, чтобы проверить возможность использования этой новой уязвимости. К сожалению, адрес возврата в стеке находится именно в смещении, которое мы не можем полностью контролировать при переполнении. Наше переполнение происходит путем синтаксического анализа входящих полей и помещения их в локальную структуру. Получается, что мы можем переполнить адрес возврата только значением 0x00000004.
Вердикт: не использовать. По крайней мере, это избавило нас от необходимости искать уязвимости в модеме.
Примечание: максимальное количество записей, разрешенное в BitCloud SDK, равно 2. Протокол ZigBee использует несколько индексов в сообщении фрагментации, которое может содержать не более 2 записей в каждом сообщении. Это, мягко говоря, не совсем эффективно.
Поиск уязвимостей - Раунд III — CVE-2020-6007
К счастью, 3 оказалось нашим счастливым числом. После того как мы закончили аудит кода для всех различных обработчиков сообщений, у нас возник интригующий вопрос: когда мы отправляем атрибуты ZCL, кто обрабатывает их после первоначального (уже не уязвимого) синтаксического анализа?
Пытаясь ответить на этот вопрос, мы обнаружили новый тред с названием applproc. Этот поток считывает структуру, которая включает наш проанализированный атрибут, проверяет неизвестную проверку конечного автомата и, если нам повезет, доставляет наше сообщение в функцию CONFIGURE_DEVICES_ReceivedAttribute. На рисунке 8 показан ассемблерный код этой функции:
По неизвестной причине из входящей структуры извлекается код операции:
Когда мы вернулись, чтобы проверить, как инициализируется эта структура, мы увидели этот фрагмент:
Похоже, что переход от поддерживающих массивов к строкам был сделан только наполовину, так как строка по ошибке помечена как "массив" с использованием константы 0x10 вместо 0x0F. Это означает, что у нас снова есть уязвимость, связанная с переполнением буфера на основе кучи, и мы смогли вызвать ее с помощью нашего взлома наряду с небольшой модификацией нашего предыдущего PoC.
Теперь, когда у нас есть уязвимость, которая все еще зависит от неизвестной проверки конечного автомата, которую мы должны пройти, самое время распаковать прибывший передатчик и попытаться активировать уязвимость по воздуху. В следующих главах мы опишем процесс эксплуатации этой уязвимости вместе с препятствиями ZigBee, которые мы обнаружили и преодолели.
Нюхаем подсказки
Важно отметить, что мы специально выбрали оценочную плату ATMEGA256RFR2-XPRO по нескольким причинам:
Как ни странно, первый пункт оказался решающим, но мы обсудим эту часть позже.
Вы можете ожидать, что когда вы купите продукт Atmel, который поставляется с IDE на основе Visual Studio под названием "Atmel Studio", вы легко сможете создать образец проекта ZigBee, который просто прослушивает сообщения и выводит их на выход/последовательный интерфейс. К сожалению, этого не произошло. После некоторого поиска в Google мы обнаружили, что Atmel предоставляет серию полезных туториалов на YouTube, например этот https://www.you-tube.com/watch?v=Rz5VxvnsEu0 , в котором человек, плывущий на лодке (мы не шутим), рассказывает вам, как использовать менеджер расширений и загрузить пакет, который позволяет вам создать образец беспроводных проектов. Это именно то, что мы искали изначально.
Теперь, когда мы смогли перехватить некоторые сообщения, мы соединили лампочку с нашим мостом (процесс, называемый commissioning), и распечатали сообщения на последовательном выходе. На этом этапе мы поняли, что, хотя теперь у нас есть несколько записанных сообщений, у нас действительно нет надлежащего способа преобразовать их в удобочитаемый формат. Мы пробовали различные сценарии Python с открытым исходным кодом для ZigBee, но ни один из них не оказался действительно полезным. Однако нам удалось загрузить пакеты с шестнадцатеричным дампом в Wireshark, используя следующий тип инкапсуляции, показанный на рисунке 10:
Важное примечание: Wireshark не может проанализировать сообщения, если в них есть недопустимое поле FCS (Frame Check Sequence). Когда мы передаем сообщения, это поле автоматически вычисляется и добавляется антенной. Поэтому мы рекомендуем исключить это поле из входящих сообщений и заранее выбрать тип инкапсуляции, который сообщает Wireshark, что поле FCS отсутствует. Это упрощает анализ дампов входящих и исходящих сообщений.
Даже беглый взгляд показал, что не хватает нескольких вещей:
- Большинство сообщений зашифрованы, и у нас нет ключа.
- Некоторые commissioning сообщения отсутствуют, поскольку текстовый разговор выглядит не таким как должен быть.
Как мы упоминали ранее, решение использовать нашу специальную оценочную плату оказалось решающим. Протокол передает сообщения настолько быстро, что скорость передачи последовательного интерфейса вызывает критические задержки. Короче говоря, когда мы распечатываем сообщения/отправляем их на наш компьютер, мы пропускаем важные сообщения из текущего разговора. Мы должны реализовать весь эксплойт на оценочной плате (на C), если мы хотим иметь хоть малейший шанс не отставать от быстрого темпа сообщений в протоколе ZigBee.
Между тем, мы буферизовали сообщения на самой плате и отправляли их на ПК только тогда, когда наш буфер был заполнен. Это позволило нам записать большую часть сообщений. Однако мы все же упустили некоторые из них, когда и лампочка, и мост передавали вместе в течение коротких периодов времени.
Открытие криптослоя
Wireshark поддерживает возможность расшифровывать сообщения ZigBee и анализировать их расшифрованную полезную нагрузку, но вы должны предоставить им правильный ключ.
Это было хорошее время, чтобы прочитать о протоколе и узнать, как работает его криптографическая конструкция. Короче говоря, каждое устройство использует два важных ключа:
Подавляющее большинство сообщений должно быть зашифровано только с помощью сетевого ключа, а транспортный ключ используется только при передаче сетевого ключа на лампочку на этапе ввода в эксплуатацию. Это приводит нас к непосредственной проблеме: нам нужен транспортный ключ, иначе Wireshark не скажет нам, какой у нас сетевой ключ.
На рисунке 11 показан пример файла ZigBee .pcap с веб-сайта Wireshark, и сообщение Transport Key выделено:
Мы видим, что, поскольку у нас нет транспортного ключа, мы не можем расшифровать сообщение транспортного ключа, и оно просто отображается как общая команда APS.
Хотя мы обнаружили несколько ключей при исследовании темы, ни один из них не помог. Похоже, мы не были первыми, кто занялся этой проблемой, поскольку в конце концов мы дошли до этого сообщения в блоге, в котором автор подробно описывает решение проблемы. Оказывается, что "обычные" ключи используются при "commissioning", но в нашем "классическом commissioning" используется другой секретный ключ. К счастью, оба ключа включены в статью, и они действительно сработали. На этот раз нам удалось успешно расшифровать сообщение внутри Wireshark. На рисунке 12 показано расшифрованное сообщение:
Примечание. Мы намеренно включили в это изображение фактический сетевой ключ.
При реализации уровней шифрования на нашей оценочной плате мы полагались на превосходную реализацию из анализатора ZigBee от Wireshark, который можно найти на GitHub.
Наивная попытка атаки
После того, как мы нашли сетевой ключ, с помощью которого лампочки и мост шифруют все свои сообщения, мы можем попытаться создать собственное враждебное сообщение ZCL и проверить, запускает ли оно нашу точку останова в уязвимой функции. После нескольких проб и ошибок у нас были хорошие и плохие новости:
Проверка показана на рисунке 13:
Первоначально казалось, что нам может понадобиться минимум 2 или 3 лампочки в сети, но это тоже не сработало. Вернувшись к коду, мы узнали, что функция проверяет, проходит ли в данный момент лампочка, отправившая сообщение, процесс ввода.
Вывод №1: уязвимая функция доступна только при вводе в эксплуатацию новой лампочки в сети ZigBee. Законные участники сети ZigBee не могут активировать уязвимость, которую мы хотим использовать.
Classic Commissioning
Classic Commissioning - это процесс подключения (ввода в эксплуатацию) новой лампочки в нашей сети ZigBee с помощью стандартного мобильного приложения. В нашем случае мы использовали приложение Philips Hue из Android Play Store.
Удивительно, но несмотря на то, что существует множество документов и спецификаций, описывающих сообщения в протоколах ZigBee, нам не удалось найти надлежащий документ, описывающий поток сообщений во время процесса ввода в эксплуатацию. Поэтому мы объединили два подхода и надеялись, что в конечном итоге реализуем достаточно сообщений и убедим наше мобильное приложение в том, что мост действительно обнаружил "новую" лампочку. Подходы были следующими:
Вывод №2: Мост не будет принимать новые лампочки в сеть, если пользователь активно не заказывает ему поиск новых лампочек. Это хороший выбор дизайна, который значительно снижает поверхность атаки на самом мосту. В нашем сценарии атаки мы должны каким-то образом заставить пользователя нажать эту кнопку в своем приложении.
Это также означает, что перед каждым экспериментом мы должны были нажимать кнопку в приложении (давая нам период отсрочки в 1-2 минуты), и только затем запускать нашу программу с оценочной платы. Так было, когда мы пытались узнать о сообщениях на этапе ввода в эксплуатацию, а также при тестировании эксплойта. Не совсем гладкая автоматическая процедура, но со временем она сработала.
Как мы обещали ранее, вот ссылка на полную запись в формате .pcap ( https://github.com/CheckPointSW/Cyber-Research/tree/master/Vulnerability/Smart_Lightbulbs) классического ввода в эксплуатацию с нашей моделью моста до момента, когда мобильное приложение уведомит нас о новой лампочке. Сообщения удаляются из своего поля FCS, а pcap не содержит сообщений IEEE 802.15.4 Ack, поскольку они отправляются в качестве подтверждения почти после каждого сообщения.
На рисунке 14 показана созданная нами новая лампочка, которая отображается в приложении, если пользователь запрашивает полную информацию.
Как видите, на этапе ввода в эксплуатацию происходит обмен несколькими управляемыми строковыми полями. Мы решили обозначить нашу новую лампочку как новую лампочку Check Point Research, модель "CPR123".
Этап ввода в эксплуатацию можно разделить на 4 основные части:
Только во время фазы ZCL мы можем начать отправлять наши вредоносные сообщения ZCL, пытаясь вызвать переполнение буфера на основе кучи, которое мы обнаружили ранее. Мы можем отправлять злонамеренные ответные сообщения независимо от фактических запросов, которые отправляет мост, но мы можем начать их отправлять только после того, как достигнем этой фазы в процессе ввода в эксплуатацию.
Атака на кучу
Мы решили решать наши проблемы по очереди. Наша первая цель состояла в том, чтобы успешно использовать уязвимость на основе кучи и перейти к произвольному адресу памяти, а затем обнаружить, куда перейти. Это оказалось неправильным решением, поскольку куча сильно изменялась в зависимости от сообщений, с которыми мы помещали шелл-код в память цели.
Первое, что нужно сделать при эксплуатации переполнения буфера на основе кучи, - это проверить, какая реализация кучи используется целью. В нашем случае цель использует uClibc, что означает "micro LibC". Точная версия четко указана в имени файла библиотеки: libuClibc-1.0.14.so. Имея на выбор несколько различных реализаций кучи, которые поддерживаются этой библиотекой, мы легко заметили в двоичном коде использование "стандартной реализации malloc", которая основана на dlmalloc.
Для небольшой реализации LibC, основной целью которой являются продукты с ограниченными ресурсами памяти и ЦП, реализация довольно проста:
Для "стандартной" реализации dlmalloc это метаданные, используемые этой реализацией кучи:
Выбираем нашу цель внутри кучи
Двусвязные списки иногда предлагают отличный примитив для эксплойтов, поскольку во время отключения списка поврежденный узел может вызвать операцию Write-What-Where. Однако мы уже не в начале 2000-х, и этот примитив не будет работать для нас в этой популярной реализации кучи. Вместо этого разработчики развернули механизм защиты, известный как "Safe Unlinking", который проверяет "forward" и "backward" указатели перед их использованием.
Из-за этой заищты мы решили вместо этого атаковать Fast-Bins. Они состоят из односвязных списков, что означает, что они не могут быть должным образом проверены, как предыдущие двусвязные списки.
Fast-Bins представляют собой массив "ячеек" разного размера, каждая из которых содержит односвязный список фрагментов до заданного размера. Минимальный размер ячейки содержит буферы размером до 0x10 байт, следующий содержит буферы размером от 0x11 до 0x18 байтов и так далее. В ходе исследования мы обнаружили интересную ошибку в реализации метода free():
Основываясь на том, что наименьший размер выделения должен быть 0x10, макрос fastbin_index() делит размер на 8, вычитает из него 2 и использует результат в качестве индекса для массива Fast-Bin. Если мы можем повредить запись метаданных для данного освобожденного фрагмента, мы можем изменить этот индекс на одно из недопустимых значений: -1 или -2.
Использование недопустимого значения -1 сохраняет наш освобожденный буфер в поле max_fast, которое отвечает за настраиваемый максимальный размер для fast bin. Сохранение указателя в этом поле, вероятно, нанесет ущерб, но как насчет недопустимого индекса -2?
Используя отладчик, мы увидели, что перед глобальной структурой malloc_state ничего не хранится, а это означает, что сохранение указателя в fastbins[-2] не испортит ничего важного. Кроме того, malloc() не подумает о проверке этого недопустимого Fast-Bin на предмет любого выделения, которое будет возвращено пользователю. Для любого практического использования мы просто создали /dev/null bin, дающий нам примитив для утечки памяти из кучи, примитив, который может помочь нам привести его в желаемое состояние.
План переполнения
Наша уязвимость дает нам контролируемое переполнение буфера на основе кучи из буфера размером 0x2B до примерно 70 байт. Из-за базовых выравниваний в куче мы, скорее всего, получим буфер размером 0x30 (мы получим буфер большего размера, только если у нас закончатся подходящие буферы). Кроме того, в реализации кучи есть странность:
Эта причудливая реализация, вероятно, сэкономила кому-то 4 байта на каждый блок malloc, но она, конечно же, не упростила чтение или отладку кода.
Имея в виду все эти детали, наш генеральный план состоит в том, чтобы переполнить соседний свободный буфер, расположенный в Fast-Bin. На рисунке 19 показано, как выглядят буферы до нашего переполнения:
На рисунке 20 показаны те же два буфера после нашего переполнения:
Используя наше переполнение, мы планируем изменить размер соседнего буфера на 1. Поскольку размер всегда делится на 4, два младших бита хранят биты флагов prev_inuse и is_mmaped. На практике мы сообщили куче, что наш буфер все еще используется, и что размер соседнего (свободного) буфера равен нулю.
Мы также модифицируем то, что, как мы надеемся, является односвязным указателем на запись Fast-Bin. Изменяя этот указатель на наш собственный произвольный адрес, мы можем заставить кучу думать, что теперь там хранится новый освобожденный кусок. Запуская последовательность выделения размера, соответствующего размеру соответствующего Fast-Bin, мы можем получить примитив Malloc-Where, с помощью которого мы планируем добиться выполнения нашего кода.
Вот краткое описание различных сценариев, с которыми мы можем столкнуться во время нашего переполнения:
Мы можем проиграть только в одном из четырех сценариев, а в остальных мы либо напрямую выигрываем, либо продвигаемся к победе. Будем надеяться, что шансы в нашу пользу, и постараемся переполнить наименьшее количество раз, необходимое для успешного эксплойта.
Специальное примечание: после того, как мы закончили это исследование, мы разработали средство защиты под названием "Safe Linking", которое защищает односвязные списки в куче от эксплойтов, подобных тому, который мы только что описали. Эта функция уже интегрирована в последние версии uClibc-NG и glibc.
Формирование кучи
Самая важная часть формирования кучи в форме, показанной выше, заключается в том, что основной процессор довольно слаб. Если мы отправляем много сообщений и отправляем их достаточно быстро, мы фактически лишаем некоторые потоки в целевой программы. Это означает, что во время нашей атаки потоки в нашем потоке данных являются практически единственными потоками, выполнение которых запланировано. Это важное поведение значительно увеличивает вероятность успеха, так как снижает шум в куче до минимального уровня.
Обладая этим важным открытием и зная, что мы переполняем кучу из-за выделения памяти размером 0x30 байт, мы разработали простой план:
Первая фаза - самая медленная, поскольку мы хотим, чтобы буферы постепенно освобождались, прежде чем мы начнем наше переполнение. Опять же, мы стремимся к переполнению непосредственно в освобожденный буфер.
На втором этапе мы надеемся изменить указатель Fast-Bin, чтобы он указывал непосредственно на адрес указателя на free() в GOT. Таким образом, третья фаза отправляет сообщения, и одно из них сохраняется в GOT, поскольку куча ошибочно считает, что это свободный буфер кучи. Этот примитив Malloc-Where теперь превращается в полностью контролируемый сетевой пакет, который записывается в произвольный адрес памяти, очень сильный примитив эксплойта. И сам триггер сразу же; при вызове free() одно из наших сообщений перескакивает на выполнение нашего шелл-кода.
Хранение нашего шеллкода
Поскольку большинство распределений использует кучу (которая рандомизирована операционной системой Linux), задача поиска управляемого адреса, по которому мы можем хранить наш шелл-код, оказалась относительно сложной. Кроме того, поскольку модем отправляет короткие текстовые сообщения в основной ЦП, у нас нет глобального буфера, который может хранить длинный двоичный контент по нашему выбору.
В конце концов, мы пришли к выводу, что мы не можем быть разборчивыми и должны использовать единственный глобальный массив, который, как мы видели, достаточно большой: массив, в котором мост хранит записи входящих (LQI) соседей. У этого массива есть свои плюсы и минусы:
Плюсы
Минусы
Позже мы также узнали, что мы даже не можем использовать всю емкость записей 0x41. Однако, когда у вас не так много вариантов, вы не можете позволить себе быть разборчивым.
Ограничения на каждую соседнюю запись:
Вдобавок ко всему, у нас действительно нет 10 соседних контролируемых байтов, поскольку мост проверяет уникальность каждой записи. Каждый "расширенный сетевой адрес" должен быть уникальным, что легко сделать из-за его размера в 8 байтов. Каждый "короткий сетевой адрес" также должен быть уникальным, а это совершенно другая история, поскольку мы должны проявить творческий подход, чтобы обойти это ограничение и использовать как можно больше байтов.
Правильный способ доставки наших "записей о соседях" на мост - это управляющие сообщения LQI (Link Quality Indicator). Однако на этот раз и модем, и основной ЦП отслеживают правильность конечного автомата, и мы можем отправлять наши сообщения только в качестве правильных ответов на запросы, исходящие от самого моста. К сожалению, мост выдает эти запросы только после завершения фазы ZCL, а это означает, что мы можем подготовить шелл-код в памяти цели только после того, как окно возможности для эксплуатации закрыто.
На этом этапе мы проверили содержимое массива памяти и увидели, что наши сетевые адреса также хранятся здесь, хотя мы еще не отправили никаких сообщений LQI. Дальнейшее изучение показало, что сообщение DEVICE_ANNOUNCE, которое мы передаем на этапе принятия, также добавляет одну запись в массив соседей. Фактически это означает, что это массив адресной книги, а не "массив соседей".
Здесь все начало запутываться. Для каждого нового адреса мост отправляет соответствующий запрос маршрута, пытаясь узнать, как достичь этого нового узла ZigBee. Эти передачи сделали мост довольно нестабильным и повлияли на и без того нестабильные таймауты остальных конечных автоматов протокола. Нашим решением этой новой проблемы было использование нескольких лампочек:
Поскольку только первая лампочка может успешно завершить этап ввода в эксплуатацию, пользователь не имеет ни малейшего представления о том, что на мосту были замечены дополнительные фантомные лампочки.
Идеальный дизайн шеллкода
Если мы используем инструкции сборки Mips16, большинство наших инструкций состоят из 2 байта каждая, а более сложные инструкции состоят нам 4 байта каждая. В идеале мы можем использовать первые 8 байтов для выполнения нескольких инструкций сборки и использовать последние 2 байта для перехода к следующей записи. В большинстве случаев мы перескакиваем на 6 байтов вперед (к следующей записи), а это означает, что инструкции перехода каждый раз одинаковы и нарушают ограничение. Однако мы можем использовать различные инструкции перехода, если, например, у нас есть условные переходы.
План нашего шелл-кода состоит в том, чтобы изменить исходный ELF и создать бэкдор. Наши модификации кучи, скорее всего, приведут к нестабильности процесса, мягко говоря. Если мы изменим сам ELF, то после сбоя процесса программный демон (сторожевой таймер) перезапустит его, и на этот раз он будет содержать наш встроенный бэкдор.
Этот план был хорош на бумаге, но и путь к файлу ELF, и сам бэкдор были слишком велики для нашего ограничения до 10 последовательных управляемых байтов в каждой записи. Идея, которую мы придумали, заключалась в простом цикле декодера:
Хотя шелл-код работал нормально в нашей фиктивной среде, он столкнулся с несколькими препятствиями, когда мы попробовали его на нашей реальной цели.
Во-первых, шеллкод был дорогим: он состоял из 0x19 записей; изначально мы отправляли только 0x10 записей при тестировании эксплойта для уязвимости на основе кучи. Простое добавление всего 9 записей оказалось слишком большим: мост был слишком неустойчивым, и наша третья лампочка не достигла фазы ZCL.
После долгих вычислений нам удалось втиснуть наш прекрасный настраиваемый шелл-код в записи 0x12 не очень удобочитаемого шелл-кода. Мы успешно обошли это ограничение по размеру и смогли начать отладку нашего шелл-кода на реальной цели (используя наш удаленный gdbserver).
Здесь мы обнаружили недостатки в нашем первоначальном плане. Цикл декодера в архитектуре Mips требует, чтобы мы вызывали sleep(), чтобы у нас не было проблем с кешем. В противном случае наши переупорядоченные записи не будут распространяться (сбрасываться) в кэш инструкций процессора (I-Cache), и фактически он выполняет некоторый случайный мусор вместо нашего полного шелл-кода. Эта функция sleep() означала, что мы в значительной степени разрушили целевую кучу, и пока мы спали прекрасным сном, другие потоки были оставлены, чтобы разобраться с нашим беспорядком и потерпели крах.
Мы не могли позволить себе расширить наш шелл-код в наших попытках восстановить поток программы и избежать сбоев, и оказалось, что файл ELF даже не был доступен для записи во время выполнения, поэтому нам пришлось разработать новый план для нашего шелл-кода.
Смелый дизайн шеллкода
Если нам уже нужно восстановить поток выполнения, чтобы программа не аварийно завершила работу во время sleep(), мы можем полностью восстановить его и установить бэкдор в нашем адресном пространстве собственной памяти. Таким образом, нам не нужно писать ни в один файл, а отсутствие пути к файлу может устранить первоначальную потребность в дорогостоящем цикле декодера.
Мы вернулись к чертежной доске и через несколько дней нам удалось написать новый шелл-код, который выполняет следующий набор задач (по порядку):
Второй момент был довольно интересным, поскольку оказалось, что простая отправка слишком большого количества сообщений в быстром темпе приводила к тому, что некоторые потоки зависали. Когда мы закончили, сторожевой таймер увидел, что эти потоки не отвечают, и вышел из программы вместе с хорошим сообщением системного журнала, которое было отправлено производителям. Вероятно, сейчас самое время извиниться перед производителями, которые теперь могут подумать, что с одним из их продуктов что-то не так, поскольку он постоянно отправлял им десятки отчетов системного журнала.
В конце концов, после некоторой отладки мы получили рабочий шелл-код из 0x10 записей. На рисунке 22 показана структура памяти нашего шелл-кода, как показано в IDA:
Как видите, начальные записи содержат код, который нужно выполнить, а последние 3 записи хранят переменные конфигурации, включая данные для установленного бэкдора. Каждая запись кода выполняет несколько инструкций ассемблера и переходит к следующей записи, пока мы не завершим все наши задачи и не вернемся к исходному потоку выполнения программы.
Наш бэкдор
Мы не собираемся слишком глубоко погружаться в технические аспекты нашего бэкдора, поскольку мы не публикуем полностью вооруженный эксплойт. Мы можем поделиться тем, что наш бэкдор дал нам примитив Write-What-Where, используя специально созданное сообщение, которое мы теперь можем отправить на целевой мост с нашей "законной" лампочки. Мы использовали этот стабильный примитив записи для записи загрузчика Scout в память RWX, а затем использовали тот факт, что код все еще доступен для записи, чтобы перенаправить выполнение на наш новый шелл-код.
Загрузчик Scout просто подключился через TCP к нашим серверам, получил исполняемый файл, который нужно было отбросить и развернуть на мосту, и выполнил его. На рисунке 23 мы видим процесс /tmp/exploit, который выполняет следующий этап нашей атаки.
Используя нашу совершенно новую цель Mips, мы смогли расширить Scout для поддержки архитектуры Mips, и в нашем тестовом примере это сработало отлично.
Объединение частей эксплойта
В нашем сценарии атаки мы хотим взять под контроль мост из сети ZigBee и использовать его как точку воздействия для атаки дополнительных компьютеров в IP-сети. Но во-первых, наша уязвимость требует, чтобы мы обманом заставляли пользователя искать новые лампочки, а это не совсем простой шаг. Используя примитивы атаки из первоначального исследования, мы разработали следующий план:
Для нашей демонстрации мы решили использовать утекший эксплойт NSA EternalBlue, как и в нашем исследовании FAX. Эксплойт запускается с самого моста и используется для атаки непропатченных компьютеров внутри IP-сети цели.
Примечания по защите продукта
Во второй части видео на YouTube вы можете увидеть попытку эксплуатации того же уязвимого моста Hue Bridge, когда на этот раз мы установили на него наш наноагент IoT. Этот нано-агент обеспечивает целостность управления потоком (CFI) и добавляет защиту устройства к самой прошивке, таким образом успешно выявляя и блокируя нашу атаку, даже не зная про эксплоит нулевого дня, который мы использовали.
Check Point предоставляет консолидированное решение безопасности, которое укрепляет и защищает прошивку устройств IoT. Используя недавно приобретенную технологию, Check Point позволяет организациям защититься от атак на уровне устройств до того, как устройства будут скомпрометированы, с помощью защиты времени выполнения на устройстве. В дополнение к безопасности на уровне устройства Check Point предлагает защиту IoT на уровне сети, отслеживая трафик IoT, выявляя злонамеренные соединения или попытки доступа и блокируя их.
Скоординированное раскрытие информации
Источник: https://research.checkpoint.com/2020/dont-be-silly-its-only-a-lightbulb/
Автор перевода: yashechka
Переведено специально для портала xss.pro (c)
