Наверное, все слышали про крутой фаззер AFL. Многие используют его как основной фаззер для поиска уязвимостей и ошибок. Недавно появился форк AFL, AFLSmart, который имеет интересное развитие идеи. Если верить документации, он может мутировать данные по заранее подготовленной модели, в то время как AFL применяет рандомные низкоуровневые операции. Однако, есть несколько подводных камней. В этой статье расскажем об AFLSmart и разберемся, что у него под капотом.
На самом деле этот форк появился несколько лет назад, но более-менее понятное описание было опубликовано только в августе 2019 года в статье Smart Greybox Fuzzing. Опубликованные данные показывают, что этот фаззер может увеличить скорость поиска багов. Например, авторы нашли 9 багов в FFmpeg за неделю. Мы решили опробовать AFLSmart в одном из своих проектов.
К сожалению, в индустрии информационной безопасности до сих пор нет четко устоявшего определения, что такое Grey-Box Fuzzing. Некоторые понимают под ним тот фаззинг, который имеет обратную связь от таргета для подготовки тестовых данных для улучшения покрытия (это honggfuzz, AFL и все его модификации). Другие понимают подход, при котором фаззер на старте уже имеет какую-то информацию о структуре входных данных и в процессе своей работы соблюдает это описание (не рассчитывая на случайность рандомных преобразований), чтобы не застревать и лучше продвигаться вглубь кода (наш сегодняшний пациент AFLSmart). Мы относимся ко второй категории. AFLSmart не единственный представитель Grey-Box подхода и, если вам интересна данная тема, советуем также обратить внимание на Superion и Nautilus.
Вернемся к нашему проекту. Объектом исследования стала не очень известная сетевая библиотека. Сейчас уже и не вспомнить, на что ушло больше времени - на исследование библиотеки или на понимание AFLSmart. Нам хотелось получить результат не хуже, чем у авторов вышеупомянутой статьи, поэтому мы уделили фаззеру пристальное внимание.
Проблема заключалась в том, что фаззер не вел себя предсказуемым образом и генерировал не те данные, которые мы от него ждали. Немного забегая вперед, отметим, что в AFLSmart есть недоработка, с которой можно столкнуться при создании более требовательной модели данных, чем в примерах у авторов статьи. Удивительно, что спустя год после публичного релиза никто не столкнулся с этим до нас.
Немного о наших ожиданиях. После прочтения white paper о AFLSmart сложилось впечатление, что он может и структуру данных соблюсти, и сами данные промутировать так, чтобы значительно увеличить покрытие. То есть может учесть, что где находится, а также что и как можно и нельзя мутировать. Это очень важно, ведь многие форматы файлов и сетевых пакетов содержат различные magic words, контрольные суммы и т.д., при неверном значении которых дальнейшая обработка файла или пакета вообще не происходит, то есть нет никакого продвижения по покрытию нового кода. Мы рассчитывали, что как раз с помощью AFLSmart сможем решить эму проблему, описав ему известный нам формат.
Есть и другой интересный подход к этой проблеме. Об этом поговорим позже, нажимайте "Подробнее", если вы не против спойлеров.
Идея в том, чтобы при фаззинге трансформировать не только входные данные, но и саму программу, чтобы увеличить покрытие путем удаления "hard" проверок.
Если кратко:
Как выяснилось, Peach здесь нужен, только чтобы по модели разбивать входные тест-кейсы на части (чанки). Это просто парсер, а генерацией занимаются добавленные в AFL мутаторы, и ошибка была в них. Вы увидите, что, хотя пофиксить ее было легко, нам пришлось попутно разобраться во всех нюансах, чтобы быть уверенными, что это единственное проблемное место.
Для наглядности возьмем pcap файл, он имеет следующий формат:
PcapHeader
Frame
pcap файлы, конечно, имеют и другие поля в Frame(Ethernet Header, IPv4, UDP), но мы не будем их детально описывать и, чтобы облегчить задачу, спрячем в поле data.
Соответствующая модель для Peach будет выглядеть так:
Теперь посмотрим, какие новые мутаторы, работающие с этой моделью, добавили в оригинальный AFL и в чем, собственно, была проблема.
Высокоуровневые мутаторы
На самом деле, мутации производятся тремя несложными способами.
Удаление чанка
Seed s - это валидный файл, у которого мутатор удалит чанк c с координатами c.start, c.end. Координаты - это смещения от начала файла. Например, у pcap файлов сначала идет константа A1B2C3D4, следовательно, c.start =0, c.end =3.
Добавление чанка
Фаззер выбирает произвольный чанк c2 из одного файла и вставляет его сразу за c1 в другом файле. Здесь важно, чтобы у обоих чанков были родители одного типа. Этот мутатор не добавит чанк timestamp к константе A1B2C3D4 в случае с pcap файлом. Но он может добавить version_major, потому что и константа и version_major относятся к PCAP Packet Header.
Замена чанка
Этот мутатор просто меняет произвольный чанк c1 на c2 . Учитывается, что у чанков может быть разный размер. Также стоит разобраться, откуда берутся эти координаты. Как уже было сказано, Peach выполняет роль парсера - он разбивает тест-кейс на чанки.
Можно увидеть, как это работает:
peach -1 -inputFilePath=valid_file -outputFilePath=valid_file.chunks model.xml
Сгенерированный valid_file.chunks будет содержать смещения всех чанков.
Вот как это выглядит в случае с pcap и этим файлом:
Просто смещения, имена и значение атрибута mutable. Вот с этим атрибутом и была проблема.
Проблема
Каждый чанк в модели может иметь атрибут mutable=false, который укажет фаззеру не трогать его содержимое. Это может потребоваться, если есть magic word, как у pcap файлов, например, - A1B2C3D4.
Однако, AFLSmart упрямо игнорировал это. Он верно парсил значение, но данные все равно подвергал мутациям. В AFLSmart есть опция запуска дебага -l, она включает логирование результатов высокоуровневых мутаций, логи можно потом смотреть в папке {out}/log. Пришлось лезть внутрь и разбираться, в чем дело. Все оказалось проще некуда.
Представление чанка в памяти имеет следующий вид:
Мы видим поле modifiable. Оно принимает значение 0, если чанк нельзя модифицировать, и 1 - если можно. Логично предположить, что это поле должно где-то проверяться. Быстрый поиск по исходникам привел нас к выводу, что он не проверяется нигде. Хотя есть две функции, где это можно сделать.
Функция get_chunk_to_delete выдает рандомный чанк на удаление, но проверяет лишь его координаты:
То же самое и с функцией get_target_to_splice, которая выдает чанк, который будет заменен:
В общем, дело решилось добавлением проверок поля modifiable в этих функциях и пулл-реквестом в репозиторий AFLSmart. Авторы внесли изменения.
Итак, теперь можно рассмотреть, как именно работает AFLSmart и какие у него есть режимы.
Режимы работы AFLSmart
Режимов работы у AFLSmart два, и выбор режима зависит от того, насколько вам нужны родные мутаторы AFL (низкоуровневые).
В режиме по умолчанию сначала работают высокоуровневые операторы. При этом, если результат их работы не приведет к увеличению покрытия, будет применен низкоуровневый мутатор splicing. Он берет исходный кейс и случайный кейс, затем меняет часть содержимого исходного (второй кейс выступает источником). Фаззер далее смотрит, насколько это улучшит ситуацию с покрытием.
Во втором режиме фаззер сначала меняет кейс через высокоуровневые мутаторы, а затем результат прокручивается через рандомные низкоуровневые. Как вы понимаете, низкоуровневые мутаторы уже не учитывают формат и с легкостью могут попортить поля, которые трогать нельзя. Нужно это понимать и учитывать. Этот режим называется stacking и включается опцией -h.
Появилась, кстати, классная опция -e : она подставит расширение в текущий кейс. Оригинальный AFL пишет очередной тест-кейс в файл {out}/.cur_input, но бывают приложения, которые проверяют расширение и ожидают на вход, например, {out}/.cur_input.png|wav|avi и т.д. Если нет правильного расширения, файл будет просто отброшен. Поэтому разработчики добавили такую функцию.
Итог
После устранения недоработки фаззинг с AFLSmart у нас все равно не взлетел. Исследуемая нами библиотека запускает несколько потоков, и AFLSmart начинает сходить с ума, потому что один и тот же тест-кейс может обнаружить разные пути, а стандартные рекомендации для нас не сработали. Таков механизм оригинального AFL, он изначально создавался под парсеры файлов, а не для работы с сетевыми пакетами асинхронного сервера.
Смотрите сами, авторы демонстрируют, что нашли 42 zero-day уязвимостей в нескольких популярных приложениях. Это все парсеры, с которыми может справиться AFLSmart из коробки.
Это ограничение можно преодолеть, если допилить clang модуль afl-llvm-pass.so и заставить его инструментировать только код, ответственный за парсинг пакетов. Также в AFL и AFLSmart можно загрузить свой bitmap и заставить игнорировать пути в других потоках. Но об этом в следующий раз.
Вы можете обсудить этот материал в нашем блоге на Хабр.
Автор: Марат Гаянов, исследователь Digital Security.
На самом деле этот форк появился несколько лет назад, но более-менее понятное описание было опубликовано только в августе 2019 года в статье Smart Greybox Fuzzing. Опубликованные данные показывают, что этот фаззер может увеличить скорость поиска багов. Например, авторы нашли 9 багов в FFmpeg за неделю. Мы решили опробовать AFLSmart в одном из своих проектов.
К сожалению, в индустрии информационной безопасности до сих пор нет четко устоявшего определения, что такое Grey-Box Fuzzing. Некоторые понимают под ним тот фаззинг, который имеет обратную связь от таргета для подготовки тестовых данных для улучшения покрытия (это honggfuzz, AFL и все его модификации). Другие понимают подход, при котором фаззер на старте уже имеет какую-то информацию о структуре входных данных и в процессе своей работы соблюдает это описание (не рассчитывая на случайность рандомных преобразований), чтобы не застревать и лучше продвигаться вглубь кода (наш сегодняшний пациент AFLSmart). Мы относимся ко второй категории. AFLSmart не единственный представитель Grey-Box подхода и, если вам интересна данная тема, советуем также обратить внимание на Superion и Nautilus.
Вернемся к нашему проекту. Объектом исследования стала не очень известная сетевая библиотека. Сейчас уже и не вспомнить, на что ушло больше времени - на исследование библиотеки или на понимание AFLSmart. Нам хотелось получить результат не хуже, чем у авторов вышеупомянутой статьи, поэтому мы уделили фаззеру пристальное внимание.
Проблема заключалась в том, что фаззер не вел себя предсказуемым образом и генерировал не те данные, которые мы от него ждали. Немного забегая вперед, отметим, что в AFLSmart есть недоработка, с которой можно столкнуться при создании более требовательной модели данных, чем в примерах у авторов статьи. Удивительно, что спустя год после публичного релиза никто не столкнулся с этим до нас.
Немного о наших ожиданиях. После прочтения white paper о AFLSmart сложилось впечатление, что он может и структуру данных соблюсти, и сами данные промутировать так, чтобы значительно увеличить покрытие. То есть может учесть, что где находится, а также что и как можно и нельзя мутировать. Это очень важно, ведь многие форматы файлов и сетевых пакетов содержат различные magic words, контрольные суммы и т.д., при неверном значении которых дальнейшая обработка файла или пакета вообще не происходит, то есть нет никакого продвижения по покрытию нового кода. Мы рассчитывали, что как раз с помощью AFLSmart сможем решить эму проблему, описав ему известный нам формат.
Есть и другой интересный подход к этой проблеме. Об этом поговорим позже, нажимайте "Подробнее", если вы не против спойлеров.
Идея в том, чтобы при фаззинге трансформировать не только входные данные, но и саму программу, чтобы увеличить покрытие путем удаления "hard" проверок.
Если кратко:
- We show that fuzzing can more effectively find bugs by transforming the target program, instead of resorting to heavy weight program analysis techniques.
- We present a set of techniques that enable fuzzing to mutate both inputs and the programs, including techniques for:
- automatic detection of sanity checks in the target program
- program transformation to remove the detected sanity checks
- reproducing bugs in the original program by filtering false positives that only crash in the transformed program
Как выяснилось, Peach здесь нужен, только чтобы по модели разбивать входные тест-кейсы на части (чанки). Это просто парсер, а генерацией занимаются добавленные в AFL мутаторы, и ошибка была в них. Вы увидите, что, хотя пофиксить ее было легко, нам пришлось попутно разобраться во всех нюансах, чтобы быть уверенными, что это единственное проблемное место.
Для наглядности возьмем pcap файл, он имеет следующий формат:
PcapHeader
Код:
|bytes |type |Name |Description|
|------|-------|-------------|-----------|
|4 |uint32 |magic |'A1B2C3D4' means the endianness is correct
|2 |uint16 |vmajor |major number of the file format
|2 |uint16 |vminor |minor number of the file format
|4 |int32 |thiszone |correction time in seconds from UTC to local time (0)
|4 |uint32 |sigfigs |accuracy of time stamps in the capture (0)
|4 |uint32 |snaplen |max length of captured packed (65535)
|4 |uint32 |network |type of data link (1 = ethernet)Frame
Код:
|bytes |type |Name |Description
|--------|-------|----------|------
|4 |uint32 |ts_sec |timestamp seconds
|4 |uint32 |ts_usec |timestamp microseconds
|4 |uint32 |incl_len |number of octets of packet saved in file
|4 |uint32 |orig_len |actual length of packet
|incl_len|uint32 |data |datapcap файлы, конечно, имеют и другие поля в Frame(Ethernet Header, IPv4, UDP), но мы не будем их детально описывать и, чтобы облегчить задачу, спрячем в поле data.
Соответствующая модель для Peach будет выглядеть так:
Код:
<Defaults>
<Number signed="false" valueType="hex" endian="little"/>
</Defaults>
<DataModel name="PcapHeader">
<Number name="magic" size="32" mutable="false"/>
<Number name="vmajor" size="16"/>
<Number name="vminor" size="16"/>
<Number name="thiszone" size="32"/>
<Number name="sigfigs" size="32"/>
<Number name="snaplen" size="32"/>
<Number name="network" size="32"/>
</DataModel>
<DataModel name="Frame">
<Number name="ts_sec" size="32"/>
<Number name="ts_usec" size="32"/>
<Number name="incl_len" size="32">
<Relation type="size" of="data"/>
</Number>
<Number name="orig_len" size="32"/>
<Blob name="data"/>
</DataModel>
<DataModel name="Pcap">
<Block name="PHeader" ref="PcapHeader"/>
<Block name="PFrame" ref="Frame" maxOccurs="100000"/>
</DataModel>Теперь посмотрим, какие новые мутаторы, работающие с этой моделью, добавили в оригинальный AFL и в чем, собственно, была проблема.
Высокоуровневые мутаторы
На самом деле, мутации производятся тремя несложными способами.

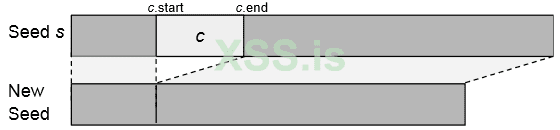

Удаление чанка
Seed s - это валидный файл, у которого мутатор удалит чанк c с координатами c.start, c.end. Координаты - это смещения от начала файла. Например, у pcap файлов сначала идет константа A1B2C3D4, следовательно, c.start =0, c.end =3.

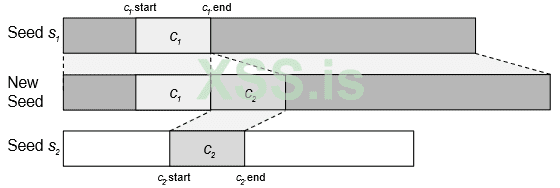

Добавление чанка
Фаззер выбирает произвольный чанк c2 из одного файла и вставляет его сразу за c1 в другом файле. Здесь важно, чтобы у обоих чанков были родители одного типа. Этот мутатор не добавит чанк timestamp к константе A1B2C3D4 в случае с pcap файлом. Но он может добавить version_major, потому что и константа и version_major относятся к PCAP Packet Header.

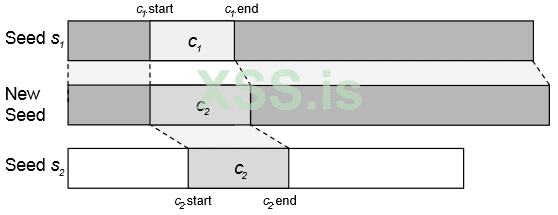

Замена чанка
Этот мутатор просто меняет произвольный чанк c1 на c2 . Учитывается, что у чанков может быть разный размер. Также стоит разобраться, откуда берутся эти координаты. Как уже было сказано, Peach выполняет роль парсера - он разбивает тест-кейс на чанки.
Можно увидеть, как это работает:
peach -1 -inputFilePath=valid_file -outputFilePath=valid_file.chunks model.xml
Сгенерированный valid_file.chunks будет содержать смещения всех чанков.
Вот как это выглядит в случае с pcap и этим файлом:
Код:
0,95,Pcap,Enabled
0,23,Pcap~PHeader,Enabled
0,3,Pcap~PHeader~magic,Disabled
4,5,Pcap~PHeader~vmajor,Enabled
6,7,Pcap~PHeader~vminor,Enabled
8,11,Pcap~PHeader~thiszone,Enabled
12,15,Pcap~PHeader~sigfigs,Enabled
16,19,Pcap~PHeader~snaplen,Enabled
20,23,Pcap~PHeader~network,Enabled
24,95,Pcap~PFrame,Enabled
24,95,Pcap~PFrame~PFrame,Enabled
24,27,Pcap~PFrame~PFrame~ts_sec,Enabled
28,31,Pcap~PFrame~PFrame~ts_usec,Enabled
32,35,Pcap~PFrame~PFrame~incl_len,Enabled
36,39,Pcap~PFrame~PFrame~orig_len,Enabled
40,95,Pcap~PFrame~PFrame~data,EnabledПросто смещения, имена и значение атрибута mutable. Вот с этим атрибутом и была проблема.
Проблема
Каждый чанк в модели может иметь атрибут mutable=false, который укажет фаззеру не трогать его содержимое. Это может потребоваться, если есть magic word, как у pcap файлов, например, - A1B2C3D4.
Однако, AFLSmart упрямо игнорировал это. Он верно парсил значение, но данные все равно подвергал мутациям. В AFLSmart есть опция запуска дебага -l, она включает логирование результатов высокоуровневых мутаций, логи можно потом смотреть в папке {out}/log. Пришлось лезть внутрь и разбираться, в чем дело. Все оказалось проще некуда.
Представление чанка в памяти имеет следующий вид:
Код:
struct chunk {
unsigned long
id; /* The id of the chunk, which either equals its pointer value or, when
loaded from chunks file, equals to the hashcode of its chunk
identifer string casted to unsigned long. */
int type; /* The hashcode of the chunk type. */
int start_byte; /* The start byte, negative if unknown. */
int end_byte; /* The last byte, negative if unknown. */
char modifiable; /* The modifiable flag. */
struct chunk *next; /* The next sibling child. */
struct chunk *children; /* The children chunks linked list. */
};Мы видим поле modifiable. Оно принимает значение 0, если чанк нельзя модифицировать, и 1 - если можно. Логично предположить, что это поле должно где-то проверяться. Быстрый поиск по исходникам привел нас к выводу, что он не проверяется нигде. Хотя есть две функции, где это можно сделать.
Функция get_chunk_to_delete выдает рандомный чанк на удаление, но проверяет лишь его координаты:
Код:
struct chunk *get_chunk_to_delete(struct chunk **chunks_array, u32 total_chunks,
u32 *del_from, u32 *del_len) {
struct chunk *chunk_to_delete = NULL;
u8 i;
*del_from = 0;
*del_len = 0;
for (i = 0; i < 3; ++i) {
int start_byte;
u32 chunk_id = UR(total_chunks);
chunk_to_delete = chunks_array[chunk_id];
start_byte = chunk_to_delete->start_byte;
if (start_byte >= 0 &&
chunk_to_delete->end_byte >= start_byte) {
*del_from = start_byte;
*del_len = chunk_to_delete->end_byte - start_byte + 1;
break;
}
}То же самое и с функцией get_target_to_splice, которая выдает чанк, который будет заменен:
Код:
struct chunk *get_target_to_splice(struct chunk **chunks_array,
u32 total_chunks, int *target_start_byte,
u32 *target_len, u32 *type) {
struct chunk *target_chunk = NULL;
u8 i;
*target_start_byte = 0;
*target_len = 0;
*type = 0;
for (i = 0; i < 3; ++i) {
u32 chunk_id = UR(total_chunks);
target_chunk = chunks_array[chunk_id];
*target_start_byte = target_chunk->start_byte;
if (*target_start_byte >= 0 &&
target_chunk->end_byte >= *target_start_byte) {
*target_len = target_chunk->end_byte - *target_start_byte + 1;
*type = target_chunk->type;
break;
}
}
return target_chunk;
}В общем, дело решилось добавлением проверок поля modifiable в этих функциях и пулл-реквестом в репозиторий AFLSmart. Авторы внесли изменения.
Итак, теперь можно рассмотреть, как именно работает AFLSmart и какие у него есть режимы.
Режимы работы AFLSmart
Режимов работы у AFLSmart два, и выбор режима зависит от того, насколько вам нужны родные мутаторы AFL (низкоуровневые).
В режиме по умолчанию сначала работают высокоуровневые операторы. При этом, если результат их работы не приведет к увеличению покрытия, будет применен низкоуровневый мутатор splicing. Он берет исходный кейс и случайный кейс, затем меняет часть содержимого исходного (второй кейс выступает источником). Фаззер далее смотрит, насколько это улучшит ситуацию с покрытием.
Во втором режиме фаззер сначала меняет кейс через высокоуровневые мутаторы, а затем результат прокручивается через рандомные низкоуровневые. Как вы понимаете, низкоуровневые мутаторы уже не учитывают формат и с легкостью могут попортить поля, которые трогать нельзя. Нужно это понимать и учитывать. Этот режим называется stacking и включается опцией -h.
Появилась, кстати, классная опция -e : она подставит расширение в текущий кейс. Оригинальный AFL пишет очередной тест-кейс в файл {out}/.cur_input, но бывают приложения, которые проверяют расширение и ожидают на вход, например, {out}/.cur_input.png|wav|avi и т.д. Если нет правильного расширения, файл будет просто отброшен. Поэтому разработчики добавили такую функцию.
Итог
После устранения недоработки фаззинг с AFLSmart у нас все равно не взлетел. Исследуемая нами библиотека запускает несколько потоков, и AFLSmart начинает сходить с ума, потому что один и тот же тест-кейс может обнаружить разные пути, а стандартные рекомендации для нас не сработали. Таков механизм оригинального AFL, он изначально создавался под парсеры файлов, а не для работы с сетевыми пакетами асинхронного сервера.
Смотрите сами, авторы демонстрируют, что нашли 42 zero-day уязвимостей в нескольких популярных приложениях. Это все парсеры, с которыми может справиться AFLSmart из коробки.
Это ограничение можно преодолеть, если допилить clang модуль afl-llvm-pass.so и заставить его инструментировать только код, ответственный за парсинг пакетов. Также в AFL и AFLSmart можно загрузить свой bitmap и заставить игнорировать пути в других потоках. Но об этом в следующий раз.
Вы можете обсудить этот материал в нашем блоге на Хабр.
Автор: Марат Гаянов, исследователь Digital Security.
