ищу проект глушилки мобильной связи
- Автор темы Протон
- Дата начала
Здравствуйте, я хочу научиться изготавливать глушитель для мобильных телефонов в домашних условиях. Если можете, пожалуйста, предоставьте видеоинструкцию по изготовлению глушителя в домашних условиях. Спасибо.
Random Nerd Tutorials | Learn ESP32, ESP8266, Arduino, and Raspberry Pi
Random Nerd Tutorials helps makers, hobbyists and engineers build electronics projects. We make projects with: ESP32, ESP8266, Arduino, Raspberry Pi, Home Automation and Internet of Things. If you want to learn electronics and programming, you're in the right place.
randomnerdtutorials.com
Hackaday.io
Hackaday.io is home to thousands of art, design, science, and technology projects. Share your work with the largest hardware and software projects community.
hackaday.io
Circuit Digest - Electronics Engineering News, Latest Products, Tutorials & Project
Circuit Digest is the ultimate destination for tech enthusiasts to master electronics through comprehensive tutorials and DIY projects. Get the latest industry news and articles that inspire electronics engineers to stay ahead of emerging technology and trends.
circuitdigest.com
Home
Explore Electronics Engineering through articles, projects & circuits in Embedded, Arduino, IoT, Power, Analog, Digital & Audio domains.
how2electronics.com
Simple IoT Projects Ideas 2025 - IotCircuitHub
IoT projects ideas on Home Automaton LoRa Robotics for engineering students using ESP32 ESP8266 NodeMCU Arduino explained with source code circuit
iotcircuithub.com
Electronic Clinic | Arduino, ESP32, Raspberry Pi, ESP8266 Tutorials and Projects
Electronic Clinic, your ultimate online resource for DIY electronics and programming projects. Explore comprehensive guides and tutorials on Arduino, ESP32, Raspberry Pi, and ESP8266, designed for both beginners and experienced hobbyists. Whether you're building smart home devices, custom...
www.electroniclinic.com
Adafruit Industries, Unique & fun DIY electronics and kits
Adafruit Industries, Unique & fun DIY electronics and kits : - Tools Gift Certificates Arduino Cables Sensors LEDs Books Breakout Boards Power EL Wire/Tape/Panel Components & Parts LCDs & Displays Wearables Prototyping Raspberry Pi Wireless Young Engineers 3D printing NeoPixels Kits & Projects...
www.adafruit.com
Начните с простых вещей. Подавителя радиосигналов, после приема мобильной связи устройством. После вам будет проще ориентироваться в том, что и под что вам нужно. Есть масса авторских устройств на кустарном текстолите издали напоминающие печатные платы для микроэлектроники, но это круче raspberry и среды типа hack rf.

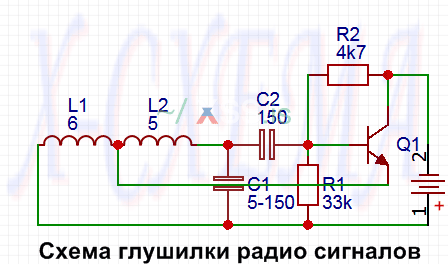

Если умеете читать схемотехнику, то начните с радио (катушки придется мотать в любом случае, 2-3 с сечением меди 0,5 мм.)
Катушки L1, L2 намотаны медным проводом диаметром в 0.5 мм, бескаркасная с внутренним диаметром 6-8 мм..
Желательно добавить антенну на минус отрезка меди длиной 30-50 см..
C1 требует конденсатор переменной емкости 5-150 пф..
Транзистор П416 (или до П422). Питание 4,5-9 вольт.
Схема подавителя приемопередатчика на частотах GSM.
Схема №2.
Для удобства изготовления можно наматывать провод на жало отвертки. У первых двух концы обмоток зачищаем. Третья катушка будет выполнять роль антенны, поэтому нам понадобится только один вывод, второй отрезаем. Устанавливаем и припаиваем радиодетали согласно схеме.
К контактам штекерного разъема припаиваем провода от разъема батареи обязательно соблюдая полярность. Подключаем батарею, включаем тумблер, или перемыкаем контакт. Горящий светодиод сигнализирует о работе подавителя. Проверяем работоспособность - исправные детали рабочего устройства работают сразу и после включения нет сигнала сети.
Самое важное, вы должны понимать мощность, последствия и что мешая другим, вторгаясь в эфир, вы можете понести ответственность за это, административную или криминальную. Полно таких дел, штрафы, уголовка за ретрансляторы, усилители сигнала GSM в селах, где нет приема, но... Мощность и влияние таковы, что это подпадает под статью и ее рисуют. Это важно понимать, потому что указывают радиус действия и типа для домашнего гражданского использования, столько-то метров, предполагается что вы понимаете ответственность. Но, с этого стоило бы начать. Даже готовые сертифицированные вещи, иногда неисправные могут вам сыграть злую шутку (примерами из юрпрактики и решений суда не буду грузить).
Если умеете читать схемотехнику, то начните с радио (катушки придется мотать в любом случае, 2-3 с сечением меди 0,5 мм.)
Катушки L1, L2 намотаны медным проводом диаметром в 0.5 мм, бескаркасная с внутренним диаметром 6-8 мм..
Желательно добавить антенну на минус отрезка меди длиной 30-50 см..
C1 требует конденсатор переменной емкости 5-150 пф..
Транзистор П416 (или до П422). Питание 4,5-9 вольт.

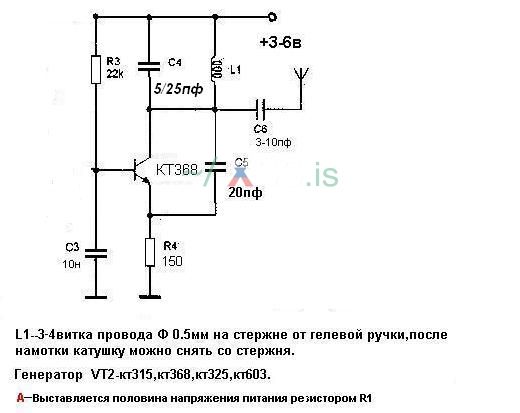

Схема подавителя приемопередатчика на частотах GSM.
Схема №2.
- Микросхема «интегральный таймер» NE555.
- Биполярный высокочастотный транзистор BF494 (495).
- Керамический конденсатор 2 пФ; 7 пФ; 3 пФ; 47 пФ; 30 пФ.
- Электролитический конденсатор 1мкФ, 63В.
- Резистор: 10 кОм; 6,8 кОм; 82 кОм; Ом; 6 кОм.
- Медный провод сечением 0,5 мм.
- Ползунковый мини-переключатель, типа SPDT.
- 3-х мм. светодиод (зеленый).
- Штекерный разъем на два контакта.
- Разъем батареи типа «крона» на 9 Вольт.
- Аккумулятор 9 Вольт.
Для удобства изготовления можно наматывать провод на жало отвертки. У первых двух концы обмоток зачищаем. Третья катушка будет выполнять роль антенны, поэтому нам понадобится только один вывод, второй отрезаем. Устанавливаем и припаиваем радиодетали согласно схеме.

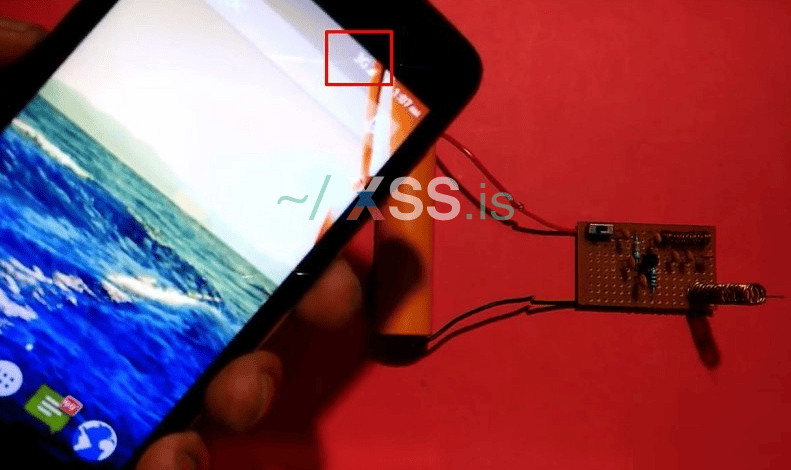

К контактам штекерного разъема припаиваем провода от разъема батареи обязательно соблюдая полярность. Подключаем батарею, включаем тумблер, или перемыкаем контакт. Горящий светодиод сигнализирует о работе подавителя. Проверяем работоспособность - исправные детали рабочего устройства работают сразу и после включения нет сигнала сети.
Самое важное, вы должны понимать мощность, последствия и что мешая другим, вторгаясь в эфир, вы можете понести ответственность за это, административную или криминальную. Полно таких дел, штрафы, уголовка за ретрансляторы, усилители сигнала GSM в селах, где нет приема, но... Мощность и влияние таковы, что это подпадает под статью и ее рисуют. Это важно понимать, потому что указывают радиус действия и типа для домашнего гражданского использования, столько-то метров, предполагается что вы понимаете ответственность. Но, с этого стоило бы начать. Даже готовые сертифицированные вещи, иногда неисправные могут вам сыграть злую шутку (примерами из юрпрактики и решений суда не буду грузить).
GSM Phone Jammer Circuit Schematics - Elektronika.ba
Here is a very simple plan to make a dirty transmitter that is also known as Cell Phone Jammer. It is based on NE555 as simple noise-maker whose ou...
www.elektronika.ba

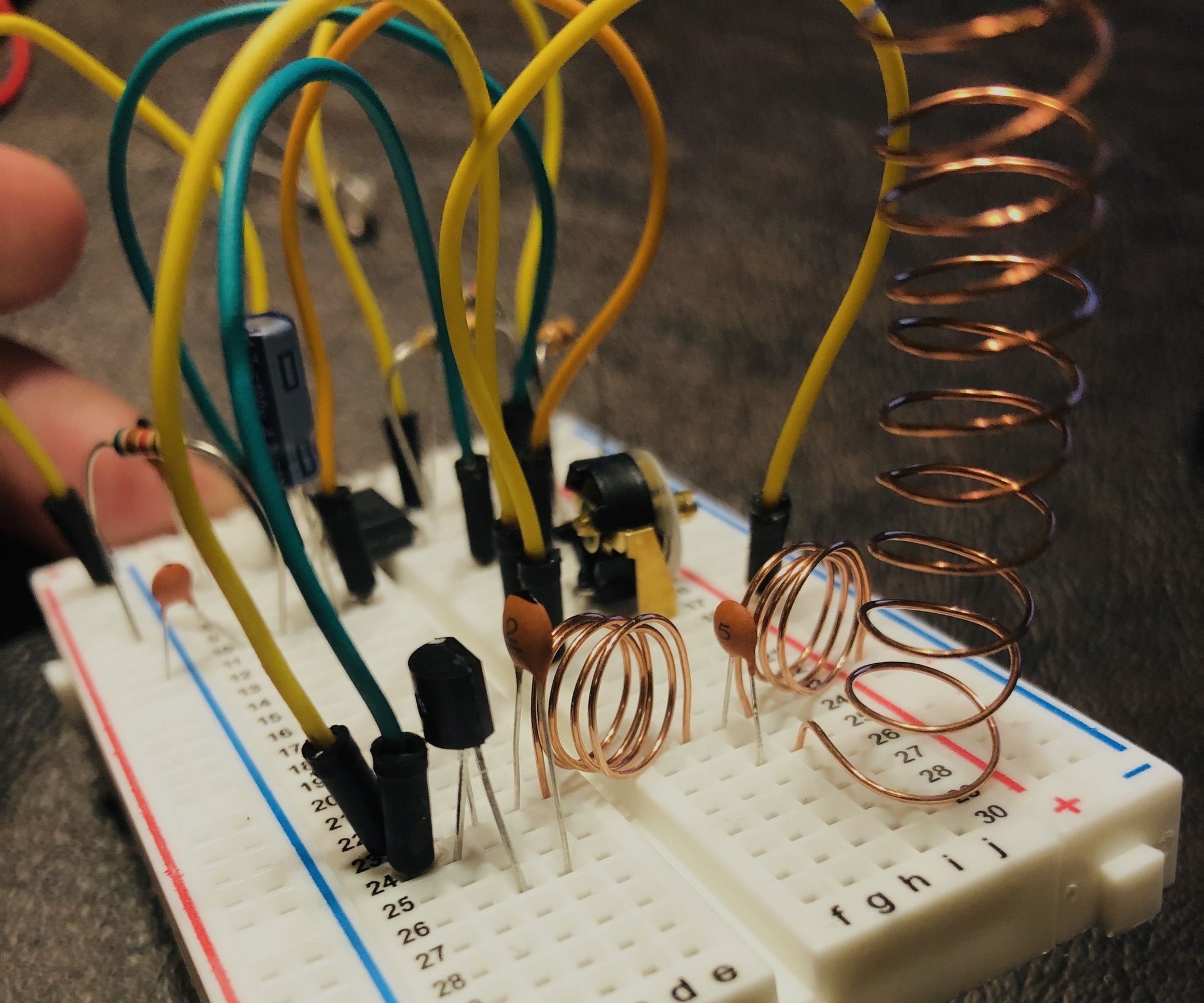

Radio Frequency Jamming Circuit 555 Timer
Radio Frequency Jamming Circuit 555 Timer: A radio frequency (RF) jammer circuit is self-explanatory in what it does. It is a device that interferes with the reception of RF signals of certain electronics that use similar frequencies and are near the jammer's vicinity. This jammer circuit w…
www.instructables.com
Radio Frequency Jamming Circuit 555 Timer

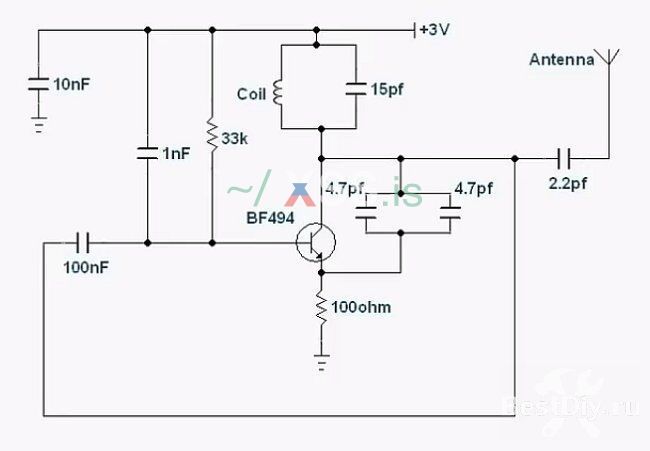

Можно еще проще. ))
- Транзистор BF494
- Резистор 33 кОм;
- Резистор 100 Ом;
- Конденсатор 1 нФ;
- Микропереключатель;
- Намоточный провод в лаковой изоляции 0,4-0,5 мм;
- Макетная плата.
