Приветствую, пока у меня идет буйная работа з эмуляциями модемов и прочей сатанинской эзотерикой, я решил разбавить молчание в разделе фрикинга базовой статьей по эксплуатации протокольчика UART, контента этой статьи хватит для того что бы можно было медленно и неуверенно начать свой путь к embedded hardware эксплуатации, если будет понятен интерес со стороны сообщества то можно продвинутся дальше и затронуть JTAG, I2C и SPI в будущем.

Что такое UART​

UART (Universal Asynchronous Receiver-Transmitter) — это двухпроводный протокол последовательной передачи данных, который используется почти во всех embedded устройствах.
Основные линии:
В типичных конфигурациях всегда присутствует один старт-бит (сигнал переходит с высокого уровня на низкий — с положительного напряжения на нулевое или близкое к земле, в соответствии со стандартом TTL, используемым в embedded-устройствах).
Затем следует 5–8 бит данных (или даже 9, если используется режим без бита чётности).
После данных идёт один стоп-бит (сигнал возвращается в высокий уровень — положительное напряжение, такое как 3.3 В или 5 В).
Бит чётности (parity: even, odd или none) иногда добавляют для контроля ошибок передачи.
Всегда первым передаётся младший бит (LSB first).

• Tx (Transmit) — передача данных (базар)
• Rx (Receive) — приём данных (терпение базара)
• GND (Ground) — общий провод (обязателен для корректной работы) (заземление индивидума кулаком после завершения процедуры обмена)
• (опционально) Vcc — питание, обычно 3.3 В или 5 В, используется для ориентирования на плате, но не подключается при работе с внешним адаптером.

Передающая сторона UART берёт данные, которые внутри микроконтроллера идут "параллельно" (байт целиком), и превращает их в поток битов — один за другим — и отправляет по линии передачи.
Принимающая сторона UART делает обратное: получает этот поток битов, собирает их обратно в байты и отдаёт процессору.

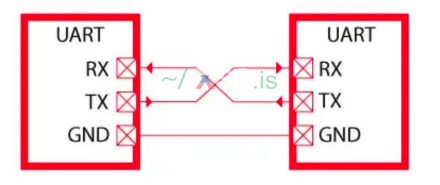

Иными словами: всё, что выходит из TX одного устройства, приходит в RX другого — именно так они "разговаривают"между собой.

• В типичных конфигурациях всегда присутствует один старт-бит (сигнал переходит с высокого уровня на низкий — с положительного напряжения на нулевое или близкое к земле, в соответствии со стандартом TTL, используемым в embedded-устройствах).
• Затем следует 5–8 бит данных (или даже 9, если используется режим без бита чётности).
• После данных идёт один стоп-бит (сигнал возвращается в высокий уровень — положительное напряжение, такое как 3.3 В или 5 В).
• Бит чётности (parity: even, odd или none) иногда добавляют для контроля ошибок передачи.
• Всегда первым передаётся младший бит (LSB first).

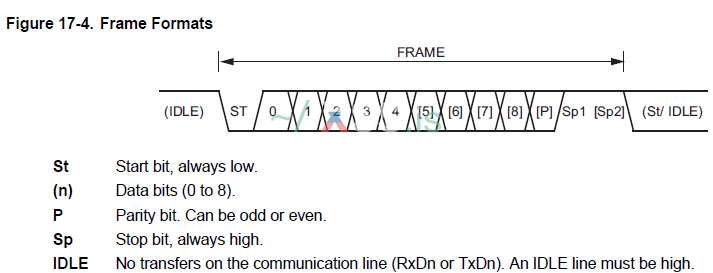

Иными словами, каждая передача — это короткий кадр"вида:

Это простая и очень надёжная схема, именно поэтому UART до сих пор так популярен.
В отличие от сложных шин вроде USB, UART не заботится о пакетах, адресации или подтверждениях (наподобии ACK), данные передаются асинхронно, что делает его простым, но потенциально уязвимым каналом. Этот протокол часто остаётся включённым на готовых устройствах даже в продакшн-прошивках, и частенько дает нам доступ к рут шеллу, сниффингу траффика и общей манипуляций сигналами (можно менять поведении устройства на low level)

Как найти пины​

Первое, что делаю — открываю корпус и ищу группу из 3–5 пинов. Иногда они подписаны — праздник! Намного чаще такого удовольствия нам архитектор PCB-шки не дает.

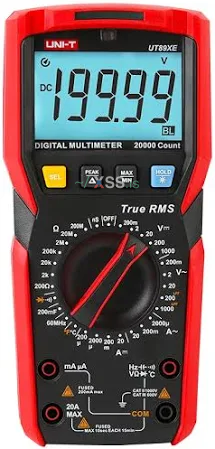

Дальше в ход идёт мультиметр, у меня он вот такой, находится на алике без проблем.

Процесс определения такой:

• используем мультиметр в режиме прозвонки (continuity mode). Один щуп прикладываем к металлическому корпусу устройства (или к болту, винту, любому корпусному элементу), второй — к подозреваемому пину. Если мультиметр пищит / показывает низкое сопротивление — пин “земля” / GND.
• VCC показывает стабильные 3.3 или 5 В.
• TX выдаёт пульсирующее напряжение при включении устройства (это микроконтроллер "здоровается").
• а оставшийся пин — очевидно RX (еще можно определить по постоянному низкому напряжению).

На больших платах или в роутерах можно встретить несколько UART — тогда помогает логический анализатор или JTAGulator, который сам определяет, какие пины активны и на какой скорости идёт обмен.




Прежде мы перейдем к копанию во всей этой шняге, надо пройтись по терминологии что бы мой лексикон не сбивал вас з толку, вот парочка ключевых терминов:

• Oversample rate — частота оверсэмплинга: 4, 8, 16, 32.
  При приёме UART контроллер многократно "сэмплирует" входной сигнал в пределах одного бита, чтобы устойчиво определить, соответствует ли уровень 0 или 1. Чем выше oверсэмплинг — тем точнее приём при шуме или рассинхронизации, но тем выше требования к тактированию. Типичные значения — 4, 8, 16 или 32.
• Peripheral clock — тактовая частота периферии.
  Это тактовый сигнал, который питает UART-модуль микроконтроллера (например, 48 MHz, 80 MHz и т.д.). От него вычисляется реальная скоростная частота передачи (baud).
• Baud rate divider — делитель для получения нужной скорости.
  Внутри UART есть регистр (делитель), который делит тактовую частоту периферии с учётом выбранного oversample, чтобы получить требуемую скорость передачи (baud). Иначе говоря, контроллер настраивается так, чтобы периферийный такт / (oversample * divider) = желаемый baud.
• Standard baudrates — стандартные скорости: 9600, 38400, 115200 и т.д.
  Это «обычные» значения скорости, которые поддерживаются большинством устройств и терминалов. 115200 бод — наиболее распространённая скорость для современных MCU; 9600 и 38400 — часто встречаются в старых модулях.

совет: если вы настраиваете UART и видите всякий мусор в консоли, пробуйте сначала стандартные скорости (115200, 57600, 38400, 19200, 9600). Если точность критична и периферийный такт нестабилен, можно поэкспериментировать с разными oversample-значениями и корректными делителями (согласно даташиту MCU).

Первый контакт: подключение и настройка​

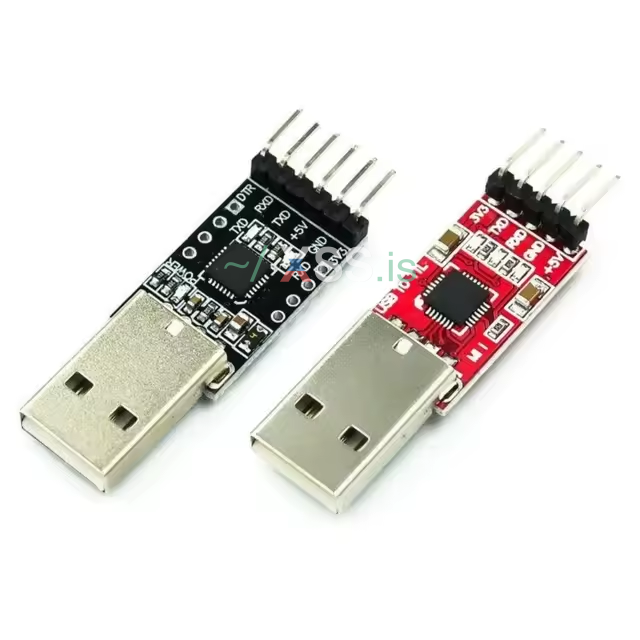

Далее берем USB-TTL адаптер (обычно чип CP2102 или FTDI), цепляем:
TX <-> RX,
RX <-> TX,
GND <-> GND.
ВНИМАНИЕ - Никогда не подключайте питание от адаптера, чтобы не спалить плату!

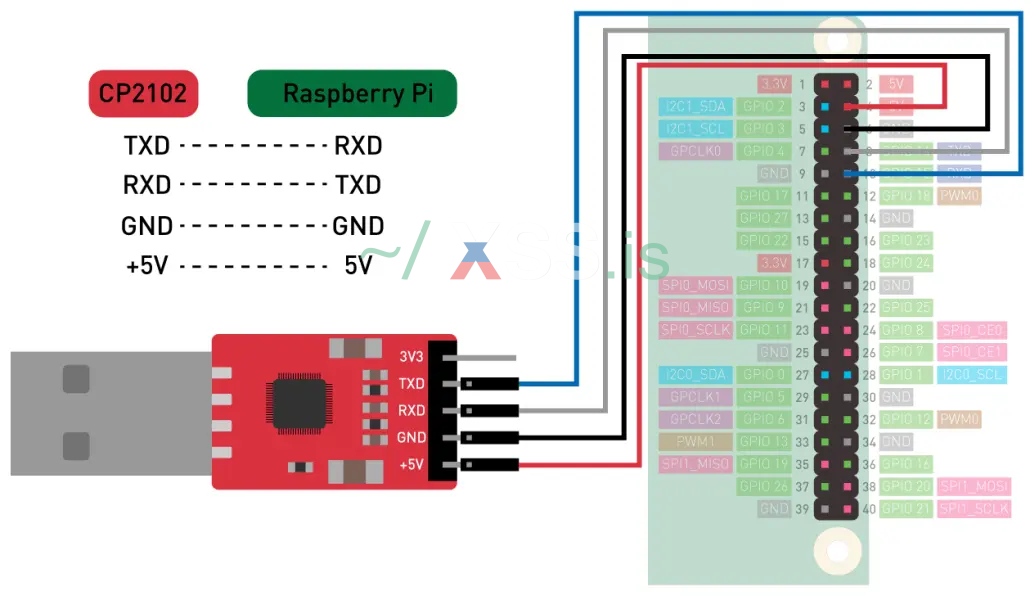

Наглядная схема подключения на примере малинки:

Важный параметр это скорость — с ней часто промахиваются новички. Начинаем с 115200 бод, если видим кракозябры - тогда пробуйте 57600, 38400, 9600. Есть даже утилита baudrate.py (baudrate.py -p /dev/ttyUSB0) , которая сама подбирает скорость — экономит время.
Полезные утилиты для доступа к serial console:

Minicom/picocom - https://wiki.emacinc.com/wiki/Getting_Started_With_Minicom
Screen - https://www.cyberciti.biz/faq/unix-linux-apple-osx-bsd-screen-set-baud-rate/

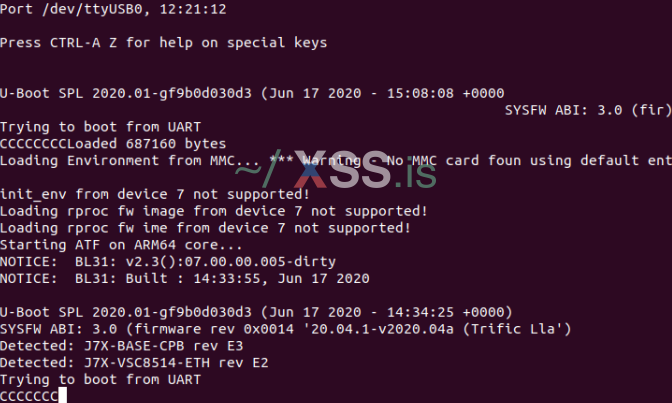

Открываем screen /dev/ttyUSB0 115200 — и если повезло, видим священные строки загрузки ядра или U-Boot. Иногда если успеть нажать пробел то можно попасть в консоль загрузчика. А там можно дать полет творческому мышлению: дампить память, изменять переменные окружения, грузить альтернативный initramfs.

Немного автоматизации
Если в консоли много команд, их можно перебрать скриптом с pySerial: отправляю строку, читаю ответ. Так можно находить скрытые команды быстрее, чем вручную:

import serial, time
ser = serial.Serial('/dev/ttyUSB0', 115200, timeout=0.5)
for cmd in ["help","debug","factory","reboot"]:
    ser.write((cmd+"\n").encode())
    time.sleep(0.2)
    print(ser.read(4096).decode(errors='ignore'))

После того как вы получили доступ к serial console через UART, можно выдохнуть, самая геморойная часть уже позади.
Можно начать проходится по нашему чек листу:

Наблюдаем за логами​

Для начала рекомендую понаблюдать за логами, просто смотреть что пишет железка:

• Сообщения загрузчика (U-Boot, RedBoot и т.д.): версии прошивки, параметры загрузки, пути к rootfs.​
• Логи ядра: монтирование разделов, запуск демонов, ошибки.
• Сообщения сервисов: иногда прямо на консоль выводятся пароли по умолчанию или ключи от API.

Попытка прервать загрузку
На многих устройствах, если при старте нажать пробел или Ctrl+C, загрузчик останавливается и даёт командную строку (=>):

• printenv — посмотреть переменные окружения.
• setenv / saveenv — изменить поведение загрузки (например, загрузить систему в режим отладки).
• bootm, tftpboot, mmc read — команды, которые можно использовать для дампа памяти или запуска своих образов.

Промты для авторизации​

Если устройство грузит Linux или RTOS, после логов часто появляется приглашение:

Тут можно попробовать:

• Дефолтные логины: root, admin, user.
• Дефолтные пароли: root, admin, 1234, пустой пароль.
• Если пароль известен из прошивки (или отреверсен из нее) — использовать его.

Сбор информации внутри устройства (если ядро линукс)​

• Проверяем версии (uname -a, cat /etc/release).
• Смотрим запущенные процессы (ps, top).
• Ищем файлы с паролями и ключами (grep -R password /etc).
• Читаем и если есть привелегии пишем конфиги (/etc/config, /etc/network, /etc/shadow ).

Иногда консоль не совсем Linux-shell, а кастомный CLI производителя.
Тогда пробуй:

• Комманды на подобии help, ?, .h, debug, factory.
• Перебрать команды с помощью небольшого скрипта и смотреть, на что устройство реагирует.

Дамп и модификация прошивки​

• Пробуем читать флеш-память (md, dump, sf read) и сохранять её через UART (или через TFTP).
• Если чуствуете себе черезмерно смелым то пробуйте заливать свою прошивку или initramfs (например, для отладки или получения полноценного shell).

На этом наше базовое ознакомление з этим протоколом подходит к концу, надеюсь интересующимся - порнавилось. До новых встреч!
