WiFi Как направленную антенну подключить к wi-fi адаптеру?

[ssh]

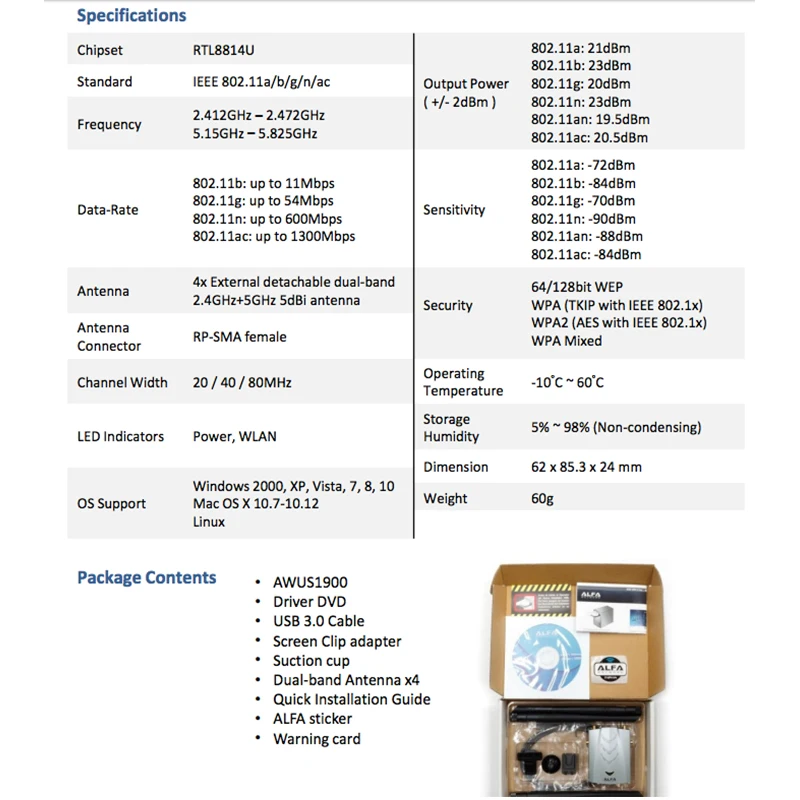

Есть wi-fi адаптер Alfa AWUS1900, подскажите какая антенна 2400 мГц для него лучше всего подойдёт и как правильно её подключить для максимально сильного приёма и передачи сигнала, ведь у этого адаптера 4 разъема, а у подобных антенн 1 или 2.

Стоит ли 2 такие антенны ставить (по 2 разъема с каждой на один 4х разъемный адаптер) или они будут друг другу мешать?
Цель использования - подключение к wifi роутеру на растоянии 100-200 метров.



[gliderexpert]

Нужно точно знать куда и как подключены эти 4 разъема на корпусе адаптера. Если сможете показать какую-то документацию где это указано - в идеале схему устройства, либо хотя бы качественную фотографию печатной платы - где видны дорожки от разъемов к микросхемам, и названия самих микросхем - смогу помочь с подбором конфигурации антенн.



[ssh]

в идеале схему устройства

К сожалению схему нигде в сети не нашел, а вспарывать ему брюхо пока рано))

Я думал уже кто-то использовал подобный или аналогичный 4х портовый адаптер и может подсказать брать 2 антенны или одной хватит, а другие 2 разъема избыточны.

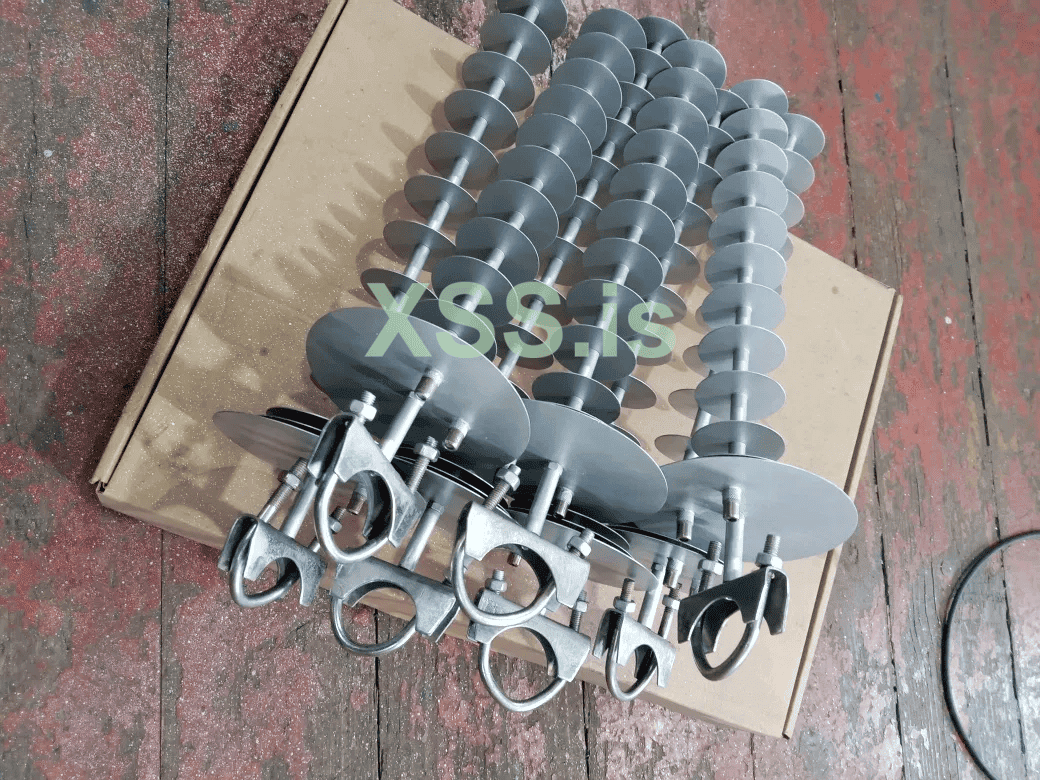

Я как понимаю БДМ 2 антенна нужна, самая обсуждаемая и ходовая? По ютубу ловит сеть достаточно далеко.

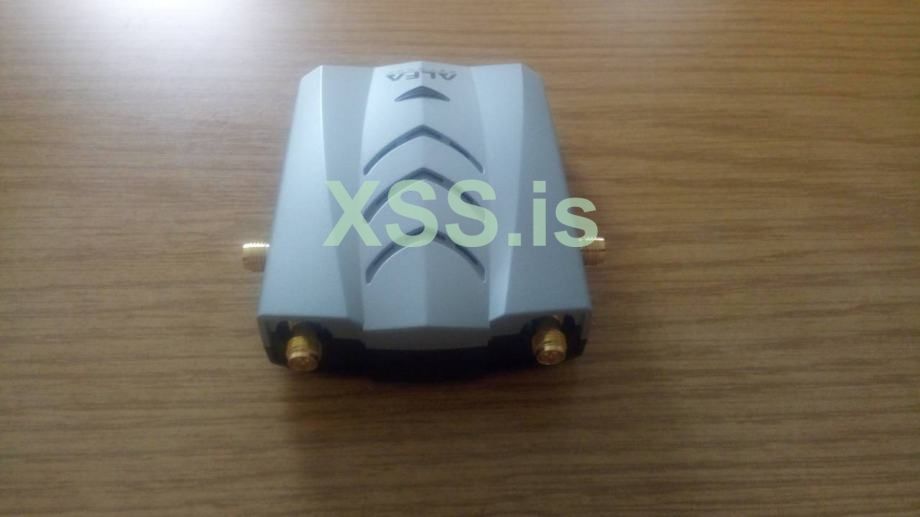

Из фото вот такое могу показать, но как понимаю этого не достаточно.



[gliderexpert]

Я как понимаю БДМ 2 антенна нужна, самая обсуждаемая и ходовая? По ютубу ловит сеть достаточно далеко.
ото вот такое могу показать, но как понимаю этого не достаточно.

Нужно точно знать назначение каждого из разъемов. Может оказаться так что 2 разъема работают на частоте 2.4ггц, а оставшиеся на 5ггц - тогда антенны должны быть разными.
+ возможно 2 разъема это не mimo, а разнесенные цепи rx/tx

Повторюсь, нужны схемы или детальные фотографии платы, примерно как в этой теме https://xss.pro/threads/90256/



[ssh]

детальные фотографии платы

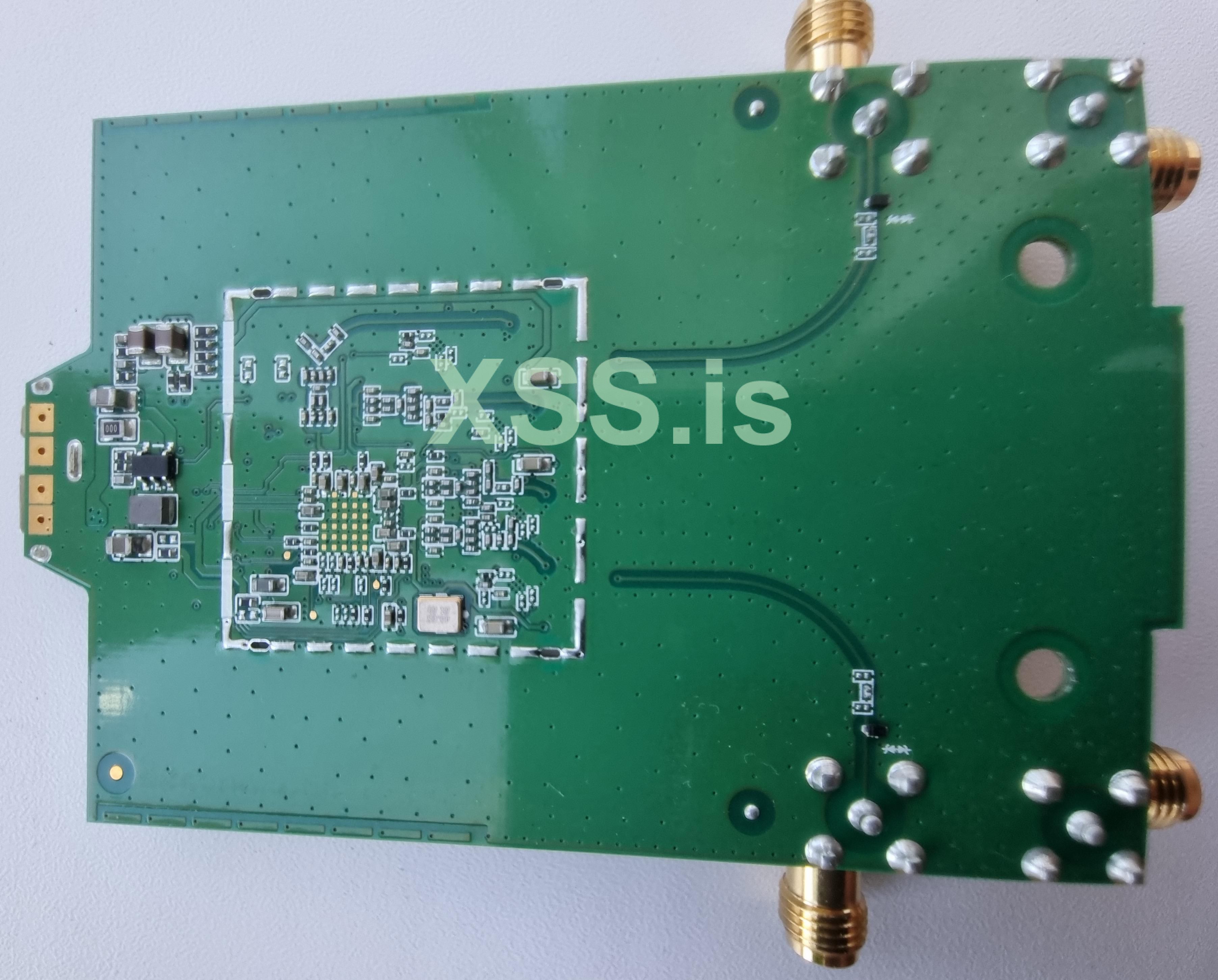

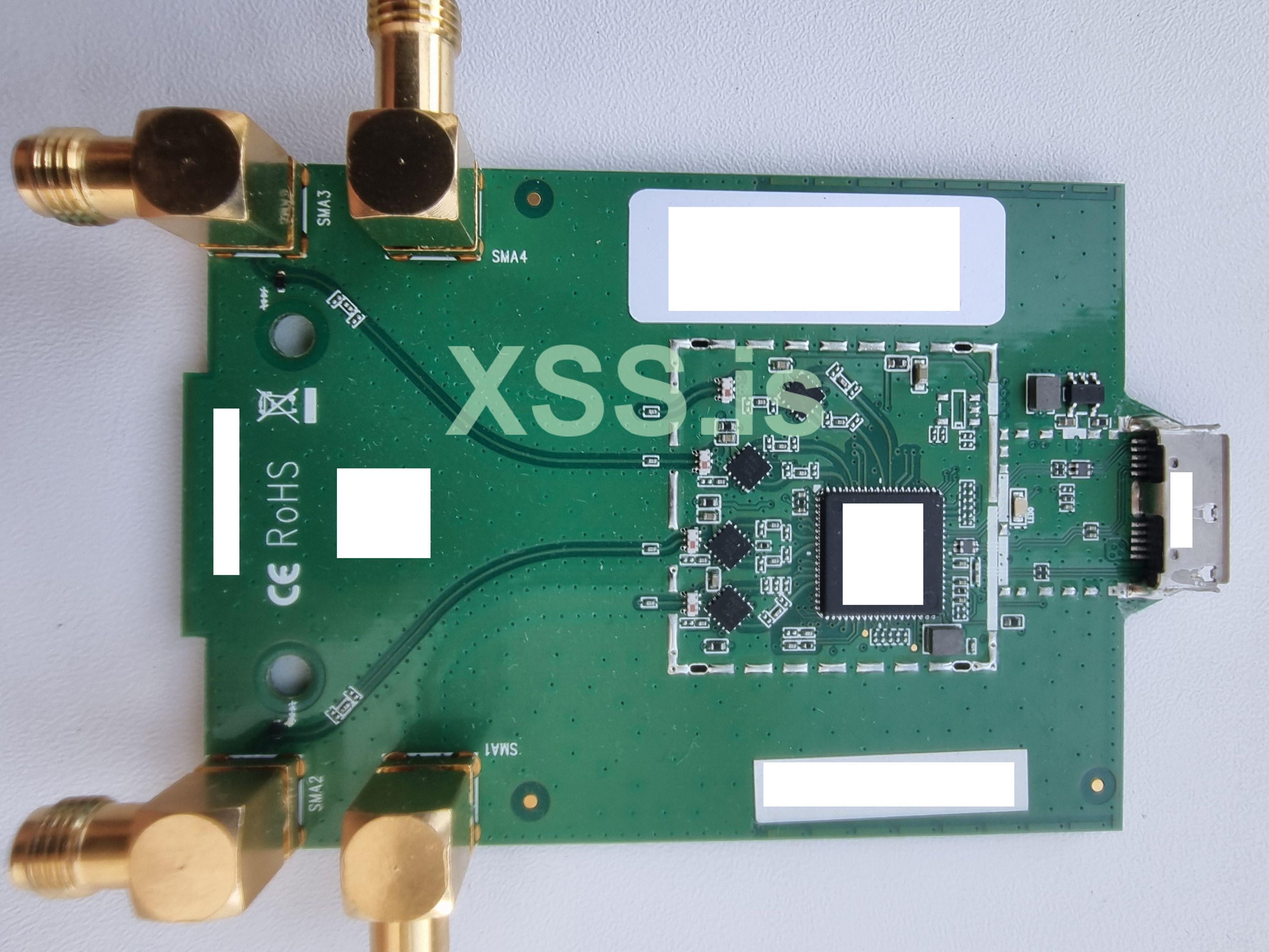

gliderexpert такие фото ок?

Я думаю что 5ггц wifi антенны нет смысла подключать, так как у них на дальнем расстоянии слабее сигнал (надо ~200 метров), да?

Что сюда лучше всего бы подошло, если захочу подключиться к обычному роутеру на расстоянии 500-800 метров? (вторую направленную антенну поставить на том роутере нельзя



[gliderexpert]

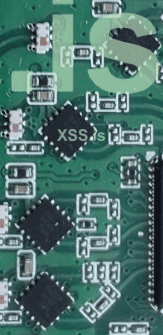

Вот эти 4 микросхемы - одинаковые? Что на них написано?



[ssh]

Посмотреть вложение 94338
Вот эти 4 микросхемы - одинаковые? Что на них написано?

Вот в таком порядке как на этом фото, сверху вниз:
1 - 3:
MSC
586A
718B

4.
MSC
5575
608W

(Самый нижний 4й отличается только, он с разъема SMA1 )



[gliderexpert]

К сожалению не смог найти даташиты на эти front-end'ы, что-то сильно китайско-эксклюзивное.
Можно только предположить, что поскольку чип RTL8814 умеет carrier aggregation по 3 каналам, то скорее всего разъемы подключенные к 3 одинаковым микросхемам - работают на частоте 5ггц, а оставшийся 4 разъем - для 2.4ггц.
Т.е. нужно 3 отдельных антенны на 5 гигов и 1 для 2.4ггц.

Честно говоря, для взломов-перехватов все эти mimo и агрегации каналов будут только мешать, попробуйте поискать в драйверах/настройках rtl8814 способ их выключить чтобы использовать только один антенный порт на 2,4 и второй на 5ггц.



[ssh]

использовать только один антенный порт на 2,4 и второй на 5ггц

Спасибо! В дровах я выключил 5ггц вообще, так как далеко он не ловит из-за более коротких волн, оставил только 2.4 и даже со штатными ловит метров 50-100, но сигнал то нормальный, то падает сильно. Есть много сетей где поймал и сбрутил хендшейки, но подключиться к ним нельзя из-за слабого сигнала. Я думал взять антенны креосана (бдм 2) для усиления и подключения на новые более далекие сети. Мимо не нужны как понимаю? Просто 2 штуки купить с 2 разъемами на каждую или одной хватит, а две мешать будут?



[ssh]

поднять мощность сигнала удалённой антенны

на чужую антенну мы не можем повлиять, но за счет правильно подобранной своей - да. Задача направленной антенны в этом и заключается, чтобы слабый сигнал лучше улавливать/передавать антенной определенной конструкции (под длину волн) и сообщать его адаптеру.



[zdestuta]

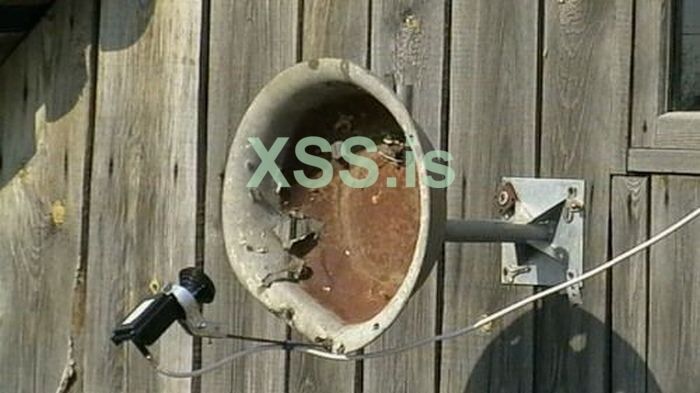

может немного не в тему и громоздко, но я обычно в параболу сую антену или прям USB wifi адаптер - работает безотказно! главное в фокусе параболы разместить не ошибиться. самое главное метод универсальный работает с любыми приёмопередатчиками и внутрь лезть не надо, из минусов только громоздкость конструкции. но зато безотказно - физику не обманешь.
фокус поискать в солнечный день очень просто - достаточно на солнце направить и взять любой предмет разместить примерно в фокусе - где будет маленький яркий солнечный зайчик - там и фокус. то же самое что и со светом происходит в параболе с радиоволной (потому что свет - это тоже радиоволна, сюрприз), причём параболе начхать практически на длину волны (ну условно конечно же, например парабола для wifi подойдёт и для LTE и для 2G даже) в отличие от классического антенного диполя.
причём как-то с другом ещё лет 10 назад в качестве параболы юзали найденный у него чугуниевый друшлаг образца СССР - просто шикарное усиление давал девайс! wifi сеток стало раза в 3-4 больше видно и попадались вообще открытые с паролем admin на раутере, друг долго чесал репу "может я зря за интернет плачу тогда?"



[Мухомор]

Есть wi-fi адаптер Alfa AWUS1900, подскажите какая антенна 2400 мГц для него лучше всего подойдёт

4 x Alfa ARS-N19M 2.4GHz - его родные антенны, по 9 dBi каждая, с разъёмом RP-SMA. Не смотря на то, что антенны заявлены как 2.4GHz, адаптер c ними будет ловить и сети на 5GHz. Направленные антенны типа панельки и яги (как у тебя на фото) колхозить к нему - смешная затея. Для направленных антенн нужен адаптер типа Alfa Awus 036ACHM c одним штекером.
O 100-200 м не может быть речи. 50 м в радиусе, с балкона - да, будет держать линк. Желательно альфу дополнительно запитать активным USB-хабом, чтобы хватало адаптеру достаточно питания, а то может не отображать сети в терминале при скане airodump-ng, если воткнуть прямо в ноутбук.



[gliderexpert]

Спасибо! В дровах я выключил 5ггц вообще, так как далеко он не ловит из-за более коротких волн, оставил только 2.4 и даже со штатными ловит метров 50-100, но сигнал то нормальный, то падает сильно. Есть много сетей где поймал и сбрутил хендшейки, но подключиться к ним нельзя из-за слабого сигнала. Я думал взять антенны креосана (бдм 2) для усиления и подключения на новые более далекие сети. Мимо не нужны как понимаю? Просто 2 штуки купить с 2 разъемами на каждую или одной хватит, а две мешать будут?

Одну антенну bdm-2-2400 к разъему SMA1 - судя по всему только он работает на частоте 2.4ггц. MIMO не нужно.

4 x Alfa ARS-N19M 2.4GHz - его родные антенны, по 9 dBi каждая

увы, нет там 9 дБ коэффициента направленности, и быть не может на частоте 2.4ггц.

, с разъёмом RP-SMA. Не смотря на то, что антенны заявлены как 2.4GHz, адаптер c ними будет ловить и сети на 5GHz. Направленные антенны типа панельки и яги (как у тебя на фото) колхозить к нему - смешная затея.

Ну там по факту 2.4 на один разъем выведен, точно так же можно подключить 1 антенну на 2.4, а остальные (на 5ггц) оставить штатными или воткнуть 50-омные заглушки.



[lukas]

Есть wi-fi адаптер Alfa AWUS1900, подскажите какая антенна 2400 мГц для него лучше всего подойдёт и как правильно её подключить для максимально сильного приёма и передачи сигнала, ведь у этого адаптера 4 разъема, а у подобных антенн 1 или 2.

Дело в том, что AWUS1900 есть 2 антенны 2.4 и 2 антенны 5.
Они не мешают. Но я пробовал прикрутить одну на 2.4, мне ничего не дало Может gliderexpert прав и я просто не в тот 2.4 пихал
Забей на AWUS1900, купи 036 нужной тебе ревизии



[gliderexpert]

Дело в том, что AWUS1900 есть 2 антенны 2.4 и 2 антенны 5.

а вот нифига - 3 антенны на 5 и одна на 2.4!
посмотри посты @ssh с фотографиями выше - там 3 пятигиговых фронтенда и один 2.4 (подключен к разъему sma1)
3 шт антенны на 5ггц нужны потому как "The Realtek RTL8814AU is a highly integrated single-chip that supports 3-stream 802.11ac solutions with MIMO"



[lukas]

причём как-то с другом ещё лет 10 назад в качестве параболы юзали найденный у него чугуниевый друшлаг образца СССР - просто шикарное усиление давал девайс! wifi сеток стало раза в 3-4 больше видно и попадались вообще открытые с паролем admin на раутере, друг долго чесал репу "может я зря за интернет плачу тогда?"

Класс! А можешь описать в новой теме, как законнектить друшлаг Я верю в силу старых подручных девайсов

а вот нифига - 3 антенны на 5 и одна на 2.4!
посмотри посты @ssh с фотографиями выше - там 3 пятигиговых фронтенда и один 2.4 (подключен к разъему sma1)

Прикол. Может я просто не в тот диапазон пихнул антенну, и мне ничего не дало.



[Мухомор]

Я не сильно вникал там в тонкости, заюзал его немного и делюсь опытом как по максимуму из него выжать. Сам же перешёл на классику Alfa Awus 036NHA.
Вообще, я бы его продал и купил что-то с одним выводом, чтобы не было головной боли.

Hе нужно усложнять. Втыкаете все 4 omni-альфы-антенны и он видит и коннектится как к 2.4 так и к 5 GHz. Под направленные антенны он не предназначен.

увы, нет там 9 дБ коэффициента направленности, и быть не может на частоте 2.4ггц

Вынужден поправиться, его родные не по 9 dbi, а по 5 или 4. Но я туда ввинчивал именно альфовские, по 9dbi, они так маркированы производителем.
Ещё более мощные omni идут уже на 12-15 dbi, но довольно громоздкие.



[gliderexpert]

как законнектить друшлаг Я верю в силу старых подручных девайсов

Вынужден поправиться, его родные не по 9 dbi, а по 5 или 4. Но я туда ввинчивал именно альфовские, по 9dbi, они так маркированы производителем.
Ещё более мощные omni идут уже на 12-15 dbi и довольно громоздкие.

это все фейковые цифры, типа как на китайских бумбоксах писали "мощность звука 200вт"



[Мухомор]

это все фейковые цифры, типа как на китайских бумбоксах писали "мощность звука 200вт"

Да, были времена )

У меня своя градация чувствительности антенн: c балкона без помех по воздуху, с подоконника через стекло , со стола через бетонную стену ))
В таких практических условиях этот адаптер годится только для ловли сигнала по квартире и этажом вверх-вниз. Так это его и есть предназначение - раздавать. А мы его пользуем не по назначению, забирая сигнал )



[ssh]

Вопрос простой: какой адаптер и антенну лучше всего купить чтобы подключаться к сетям на растоянии 300 метров в прямой видимости (чужой роутер в чужом доме за стенкой и от меня далеко, моя антенна на улице рядом), предварительно поймав с них хендшейк?
